Montage

Montage der Kondensatpumpe für die
Geräte RVT / RXW / MXW / ATY
1. Kondensatschlauch mit Innen-
Ø15mm an den Kondensatabfluss des
Klimagerätes anschließen.

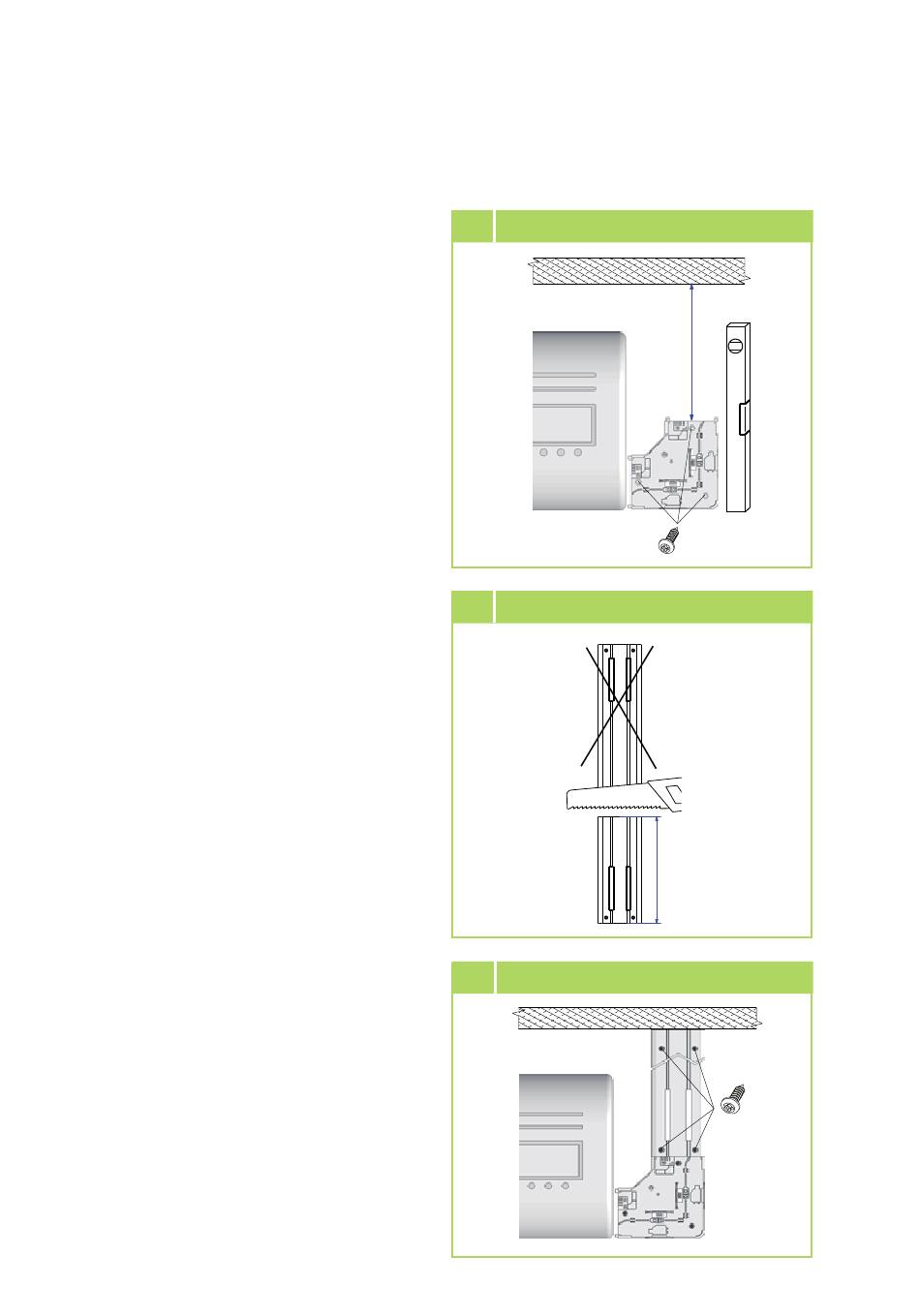

2. Haltewinkel links oder rechts des Kli-
magerätes anlegen und die Bohrstel-
len und Begrenzungslinien markieren.
3. Für eine Montage rechts bzw. links
des Klimagerätes: die markierten
Löcher bohren und Dübel setzen.
4. Den Haltewinkel an der Wand fest-
schrauben.
5. Entfernung zwischen Haltewinkel und
Decke messen, Kabelkanal auf Länge
kürzen und in Waage an der Wand
befestigen.
7. Kabelkanal in Waage anhalten. Die
Löcher markieren und Bohren.
8. Pumpe wie in Bild 4 im Kabelkanal
befestigen.
9 Kältemittelleitungen in Kanal legen.
Biegeradien beachten und mit geeig-
netem Biegewerkzeug biegen.
H
6
KONDENSATPUMPE KP6
1
2
1
3
4
2
7
H
Installation Kabelkanal
1
Kabelkanal auf Länge kürzen
2
4
H
Löcher markieren und bohren
7
5
3
2
H
3
5
H
6
8
H
