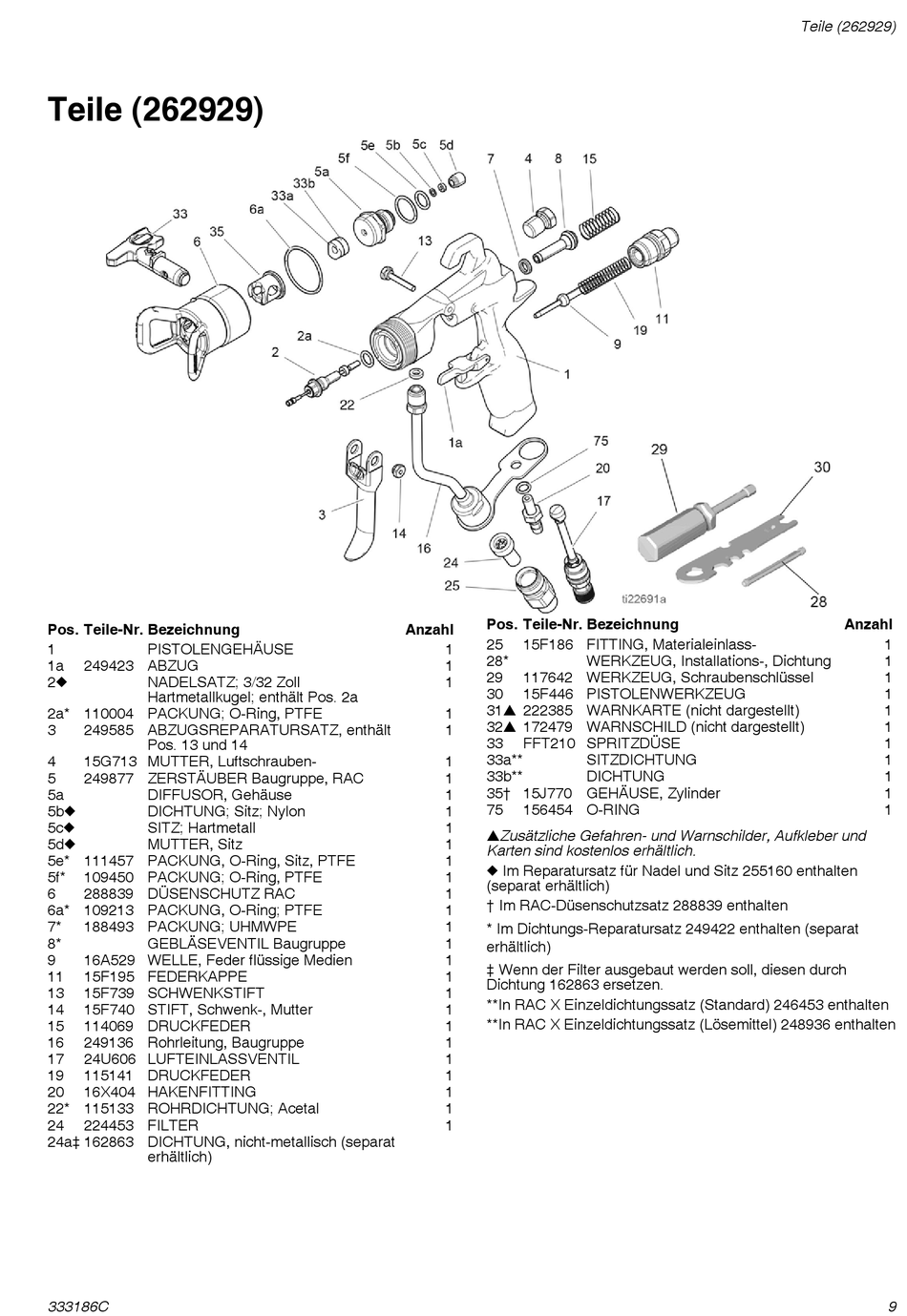

Teile (262929)
Pos. Teile-Nr. Bezeichnung
1 PISTOLENGEHÄUSE
1a 249423 ABZUG
2 NADELSATZ; 3/32 Zoll
Hartmetallkugel; enthält Pos. 2a
2a* 110004 PACKUNG; O-Ring, PTFE
3 249585 ABZUGSREPARATURSATZ, enthält
Pos. 13 und 14
4 15G713 MUTTER, Luftschrauben-
5 249877 ZERSTÄUBER Baugruppe, RAC
5a DIFFUSOR, Gehäuse
5b DICHTUNG; Sitz; Nylon
5c SITZ; Hartmetall
5d MUTTER, Sitz
5e* 111457 PACKUNG, O-Ring, Sitz, PTFE
5f* 109450 PACKUNG; O-Ring, PTFE
6 288839 DÜSENSCHUTZ RAC
6a* 109213 PACKUNG, O-Ring; PTFE
7* 188493 PACKUNG; UHMWPE
8* GEBLÄSEVENTIL Baugruppe
9 16A529 WELLE, Feder flüssige Medien
11 15F195 FEDERKAPPE
13 15F739 SCHWENKSTIFT
14 15F740 STIFT, Schwenk-, Mutter
15 114069 DRUCKFEDER
16 249136 Rohrleitung, Baugruppe
17 24U606 LUFTEINLASSVENTIL
19 115141 DRUCKFEDER
20 16X404 HAKENFITTING
22* 115133 ROHRDICHTUNG; Acetal
24 224453 FILTER
24a‡ 162863 DICHTUNG, nicht-metallisch (separat
erhältlich)
333186C
Pos. Teile-Nr. Bezeichnung
Anzahl
25 15F186 FITTING, Materialeinlass-
1
28*
1
29 117642 WERKZEUG, Schraubenschlüssel
1
30 15F446 PISTOLENWERKZEUG
31 222385 WARNKARTE (nicht dargestellt)
1
32 172479 WARNSCHILD (nicht dargestellt)
1
33 FFT210 SPRITZDÜSE
33a**
1
33b**
1
35† 15J770 GEHÄUSE, Zylinder
1
75 156454 O-RING
1
1
Zusätzliche Gefahren- und Warnschilder, Aufkleber und
1
Karten sind kostenlos erhältlich.
1
 Im Reparatursatz für Nadel und Sitz 255160 enthalten
1
(separat erhältlich)
1
† Im RAC-Düsenschutzsatz 288839 enthalten
1
1
* Im Dichtungs-Reparatursatz 249422 enthalten (separat
1
erhältlich)
1
‡ Wenn der Filter ausgebaut werden soll, diesen durch
1
Dichtung 162863 ersetzen.
1
**In RAC X Einzeldichtungssatz (Standard) 246453 enthalten
1
**In RAC X Einzeldichtungssatz (Lösemittel) 248936 enthalten
1
1
1
1
1
1
1
