10/2016

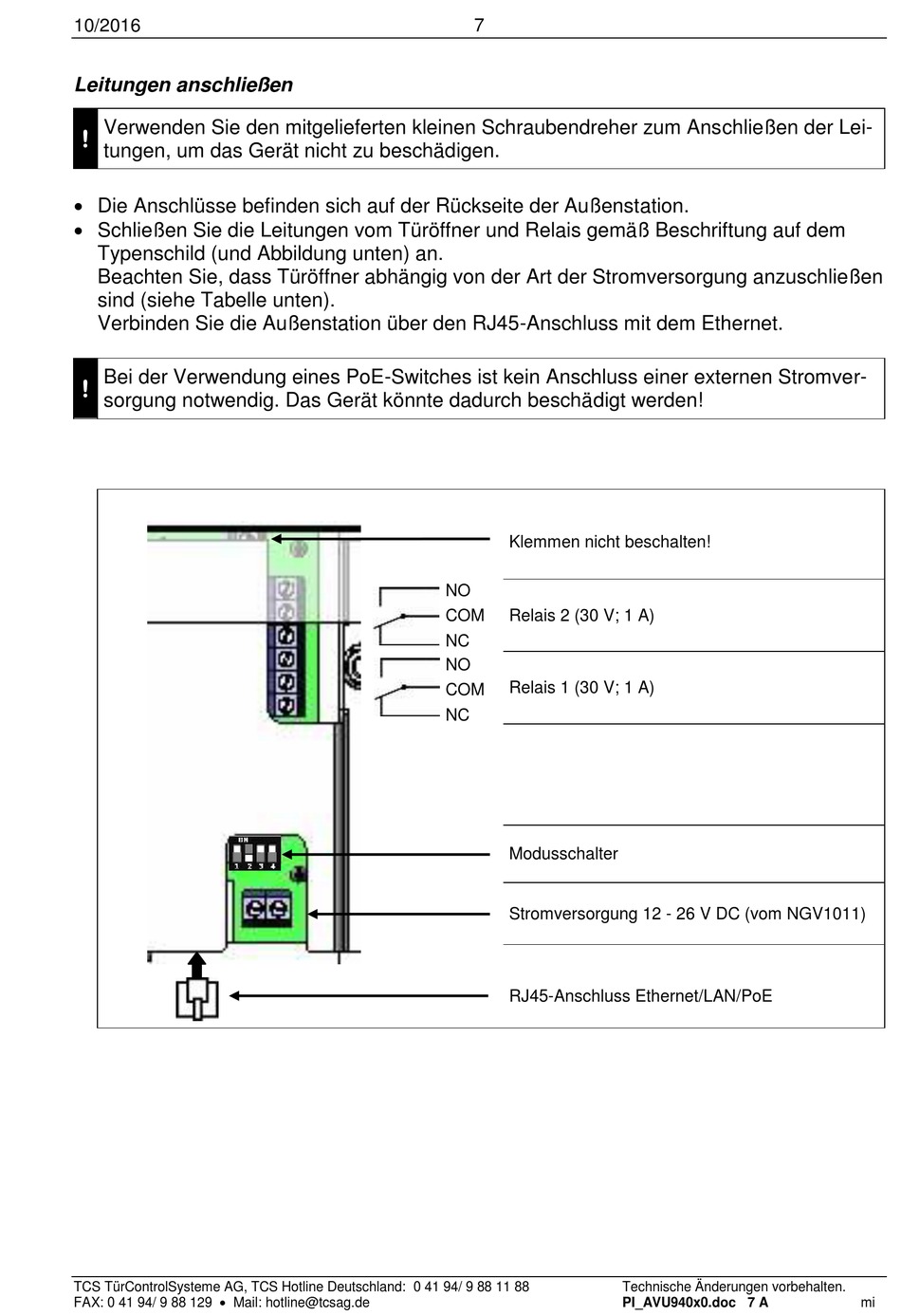

Leitungen anschließen
Verwenden Sie den mitgelieferten kleinen Schraubendreher zum Anschließen der Lei-
!
tungen, um das Gerät nicht zu beschädigen.
Die Anschlüsse befinden sich auf der Rückseite der Außenstation.
Schließen Sie die Leitungen vom Türöffner und Relais gemäß Beschriftung auf dem
Typenschild (und Abbildung unten) an.
Beachten Sie, dass Türöffner abhängig von der Art der Stromversorgung anzuschließen
sind (siehe Tabelle unten).
Verbinden Sie die Außenstation über den RJ45-Anschluss mit dem Ethernet.
Bei der Verwendung eines PoE-Switches ist kein Anschluss einer externen Stromver-
!
sorgung notwendig. Das Gerät könnte dadurch beschädigt werden!
TCS TürControlSysteme AG, TCS Hotline Deutschland: 0 41 94/ 9 88 11 88
FAX: 0 41 94/ 9 88 129 Mail: hotline@tcsag.de
7
Klemmen nicht beschalten!
NO
COM
Relais 2 (30 V; 1 A)
NC
NO
Relais 1 (30 V; 1 A)
COM
NC
Modusschalter
Stromversorgung 12 - 26 V DC (vom NGV1011)
RJ45-Anschluss Ethernet/LAN/PoE
Technische Änderungen vorbehalten.
PI_AVU940x0.doc 7 A
