2. Diagramme

2. Diagramme 2. Diagramme 2. Diagramme 2. Diagramme
Die hervorragenden elektrischen und akustischen Eigen-
schaften des aktiven
O 800 ARAM werden durch modernste messtechnische
Untersuchungen bestätigt.

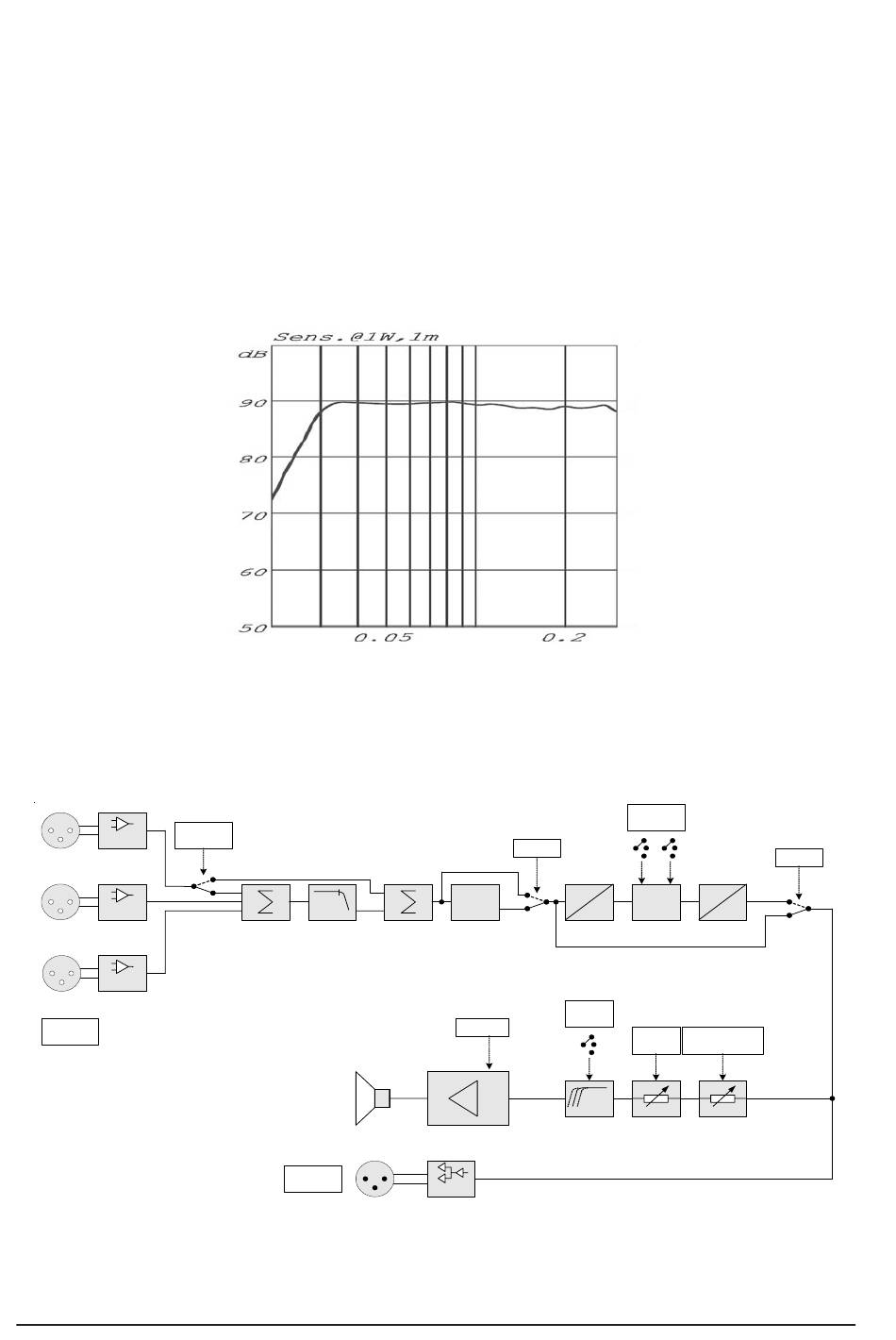

Als Auszug aus diesen Messungen ist in Abb. 2.1 Das
Freifeldübertragungsmass dargezeigt.
Abb. 2.2 zeigt ein Blockschaltbild der integrierten Elek-
tronik, aus dem die Signalverläufe bei den Unterschied-
lichen Betriebsarten des O 800 ARAM hervorgehen
Abb.: 2.1 Freifeldübertragungsmaß im Sub Direct Mode
+
- CENTER
Differential Iput Stage
Center/
Sub Direct
+
-
Differential Iput Stage
Left
+
-
Differential Iput Stage
Right
INPUTS
Abb.: 2.2 Blockschaltbild der Verstärker-Elektronik
Seite 8
Studio-Subwoofers
MODE
Sub Direct
Normal
f
-3
Low
Pass
OUTPUT
PHASE
0
-180
180
BYPASS
Mute
10"
+
-
Symmetrical
Output Stage
DELAY
(Meters)
A D
T
D A
LOW
CUT
PHASE SUBWOOFER
0...180 LEVEL
High Pass
DELAY
active
bypass
