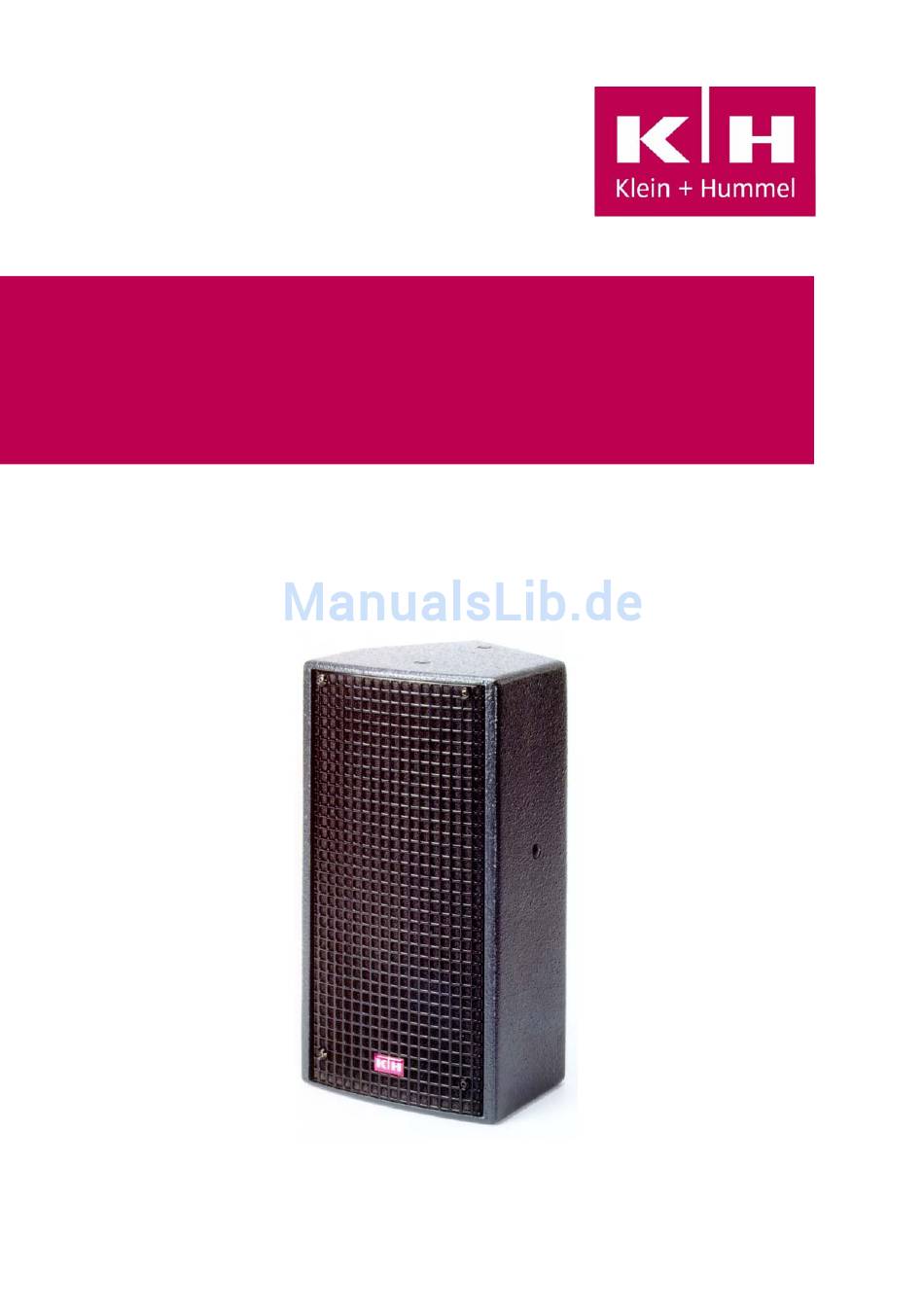

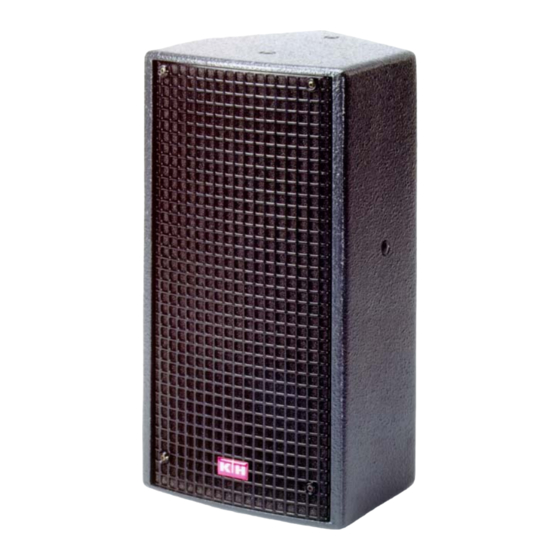

- Seite 1 Compact Loudspeaker Installation und Bedienung Installation and Operation...
-
Seite 2: Safety Instructions
1. Safety Instructions It is absolutely essential that you read these safety instructions carefully before connecting and using this K+H product. Your safety depends on it. Furthermore, failure to follow these instructions voids the warranty. To ensure safe operation for years to come, keep these instructions in a safe place for future reference. K+H has manufactured this product in accordance with IEC 92 (SEC) 39 standards, then tested and delivered it in safe operating condition. - Seite 3 2. Installation und Operation 2.1 Delivery Contents 1 Loudspeaker P 1 Manual P 2.2 Operating Conditions The loudspeaker cones are coated to provide moisture resistance. However, the Birch plywood housing is not de- signed to be left outdoors for long periods of time without an additional protective coating applied. Brief showers will cause no damage.
-
Seite 4: Warranty
90ø 60ø 30ø 0 -3 -3 -0 0ø -6 --3 G rad -9 --6 -12 --9 -30ø -15 --12 -18 --15 -21 --18 -60ø -90ø 125.0 250.0 500.0 1000.0 2000.0 4000.0 8000.0 16000.0 f [Hz] Figure 3: Horizontal Directivity P 90ø... -
Seite 5: Technical Specifications
6. Technical Specifications X 6 / N X 6 / H 16 Ω 83.3 Ω / 166 Ω Impedance Sensitivity 92 dB/W/m 91 dB/W/m Frequency Response ± 3 dB 90 Hz – 19 kHz 90 Hz – 19 kHz Power Taps 120 W / 60 W (selectable) Power Handling 120 W... -
Seite 6: Wichtige Sicherheitshinweise
7. Wichtige Sicherheitshinweise Das Gerät wurde von KLEIN+HUMMEL gemäß IEC 60065 gebaut und hat unser Werk in sicherheitstechnisch einwandfreiem Zustand verlassen. Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen, muß der Anwender die Hinweise und Warn- vermerke beachten, die in der Bedienungsanleitung enthalten sind. Die Sicherheit, Zuverlässigkeit und Leistung des Gerätes wird von KLEIN+HUMMEL nur dann gewährleistet, wenn: •... - Seite 7 2. Installation und Inbetriebnahme 2.1 Lieferumfang 1 Lautsprecher P 1 Bedienungsanleitung P 2.2 Betriebsbedingungen Die Lautsprechermembran ist mit einer wasserabweisenden Imprägnierung versehen um eine unempfindlichkeit gegen Feuchtigkeit zu gewährleisten. Wird die Lautsprecherbox über längere Zeit im Außenbereich betrieben ist unbedingt eine zusätzliche Schutzhaube zu verwenden, da das Gehäuse aus Birkenmultiplex sind nicht für den permanten Außeneinsatz konstruiert wurde.
-
Seite 8: Gewährleistung
Inanspruchnahme der Gewährleistung ist das Gerät in der Original - Verpackung kostenfrei, zusammen mit einem Fehlerbericht an unseren Vertragspartner, bei dem das Gerät gekauft wurde. KLEIN + HUMMEL gewährleistet, dass das Produkt frei von Fabrikations- und Materialmängeln ist und die zugesi- cherten Eigenschaften aufweist. Voraussetzung für die Anerkennung von Gewährleistungsansprüchen ist, dass die Mängelrüge innerhalb von 8 Tagen nach Lieferung bzw. - Seite 9 5. Mounting Diagrams/Montageanleitung KLEIN + HUMMEL Page 8...
- Seite 10 KLEIN + HUMMEL Page 9...
- Seite 11 KLEIN + HUMMEL Page 10...
- Seite 12 KLEIN + HUMMEL Page 11...
-
Seite 13: Technische Daten
6. Technische Daten Ausführung X 6 / N X 6 / H 16 Ω 83,3 Ω / 166 Ω Impedanz Empfindlichkeit 92 dB/W/m 91 dB/W/m Frequenzbereich ± 3 dB 90 Hz – 19 kHz 90 Hz – 19 kHz Leistungsaufnahme 120 W / 60 W (schaltbar) Nennbelastbarkeit 120 W... - Seite 14 K+H Vertriebs- und Entwicklungsgesellschaft mbH 30900 Wedemark, Germany Tel. +49 (5130) 58 48 0 Fax +49 (5130) 58 48 11 www.klein-hummel.de www.klein-hummel.com Printed 01/07 517275...
