Webasto Thermo Top C Einbauanleitung Seite 15

1 2 3
4
1 2

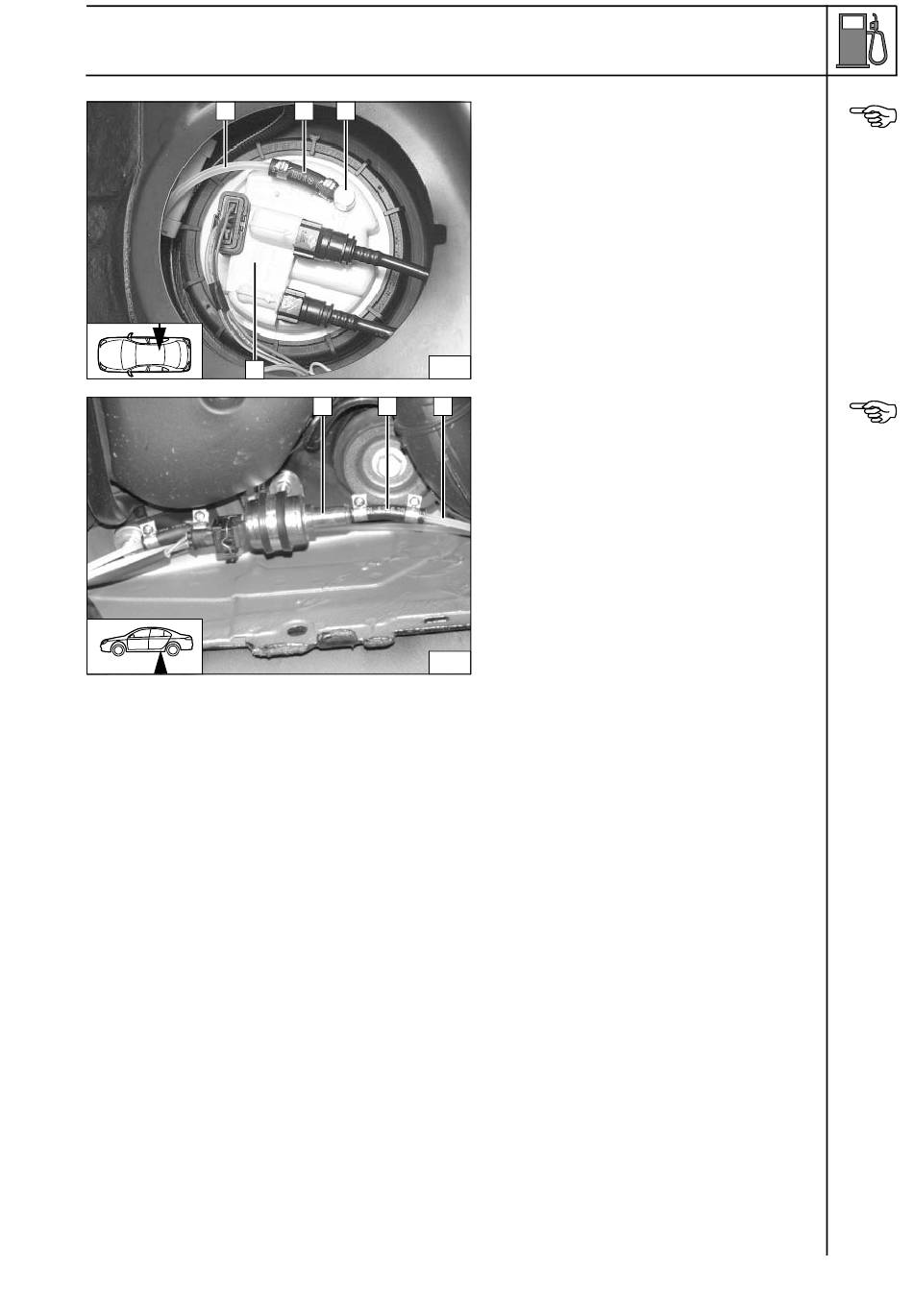

Tankarmatur gemäß Herstellerangaben ein-
bauen!
( 4 ) Tankarmatur
( 3 ) Tankentnehmer
( 1 ) Reststück Mecanyl-Brennstoffleitung
( 2 ) Schlauchstück, Caillauschelle Ø 10mm
[2x]
22
Brennstoffleitung vom Tankentnehmer an
3
Saugseite der Dosierpumpe [Seite ohne
Stecker].
Lage der Bauteile kontrollieren, wenn nötig
korrigieren. Auf Freigängigkeit achten!
( 3 ) Mecanyl-Brennstoffleitung
( 2 ) Schlauchstück, Schlauchschellen
Ø10mm [2x]
( 1 ) Dosierpumpe
23
Peugeot 607
Brenn-
stofflei-
tung an-
schließen
Anschluß
an Dosier-
pumpe
15
