Cembre Akku-Hydraulikeinheit
1.6

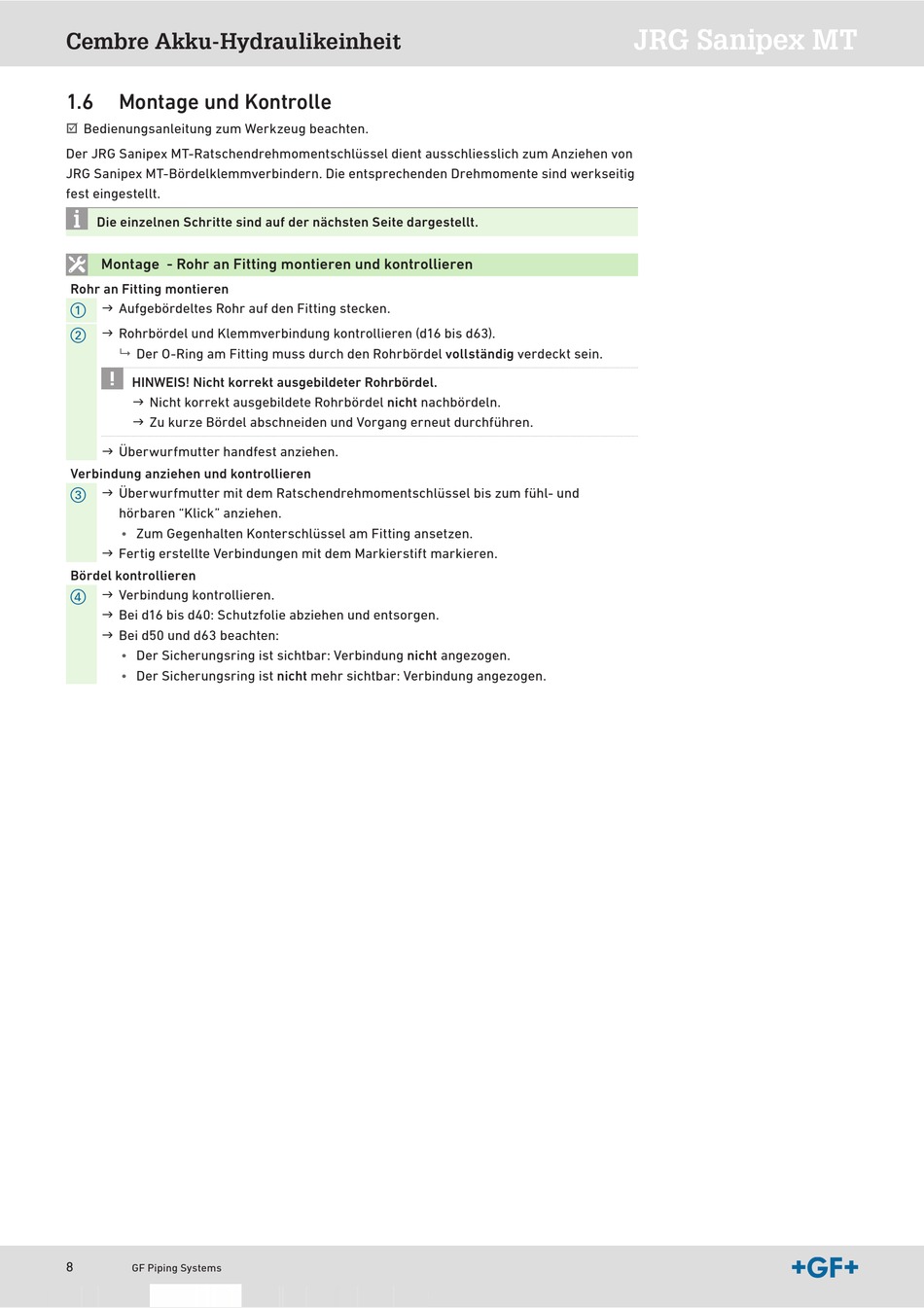

Montage und Kontrolle

Bedienungsanleitung zum Werkzeug beachten.
; ;
Der JRG Sanipex MT-Ratschendrehmomentschlüssel dient ausschliesslich zum Anziehen von
JRG Sanipex MT-Bördelklemmverbindern. Die entsprechenden Drehmomente sind werkseitig
fest eingestellt.
Die einzelnen Schritte sind auf der nächsten Seite dargestellt.
Montage - Rohr an Fitting montieren und kontrollieren
Rohr an Fitting montieren
J Aufgebördeltes Rohr auf den Fitting stecken.
a
J Rohrbördel und Klemmverbindung kontrollieren (d16 bis d63).
s
Der O-Ring am Fitting muss durch den Rohrbördel vollständig verdeckt sein.
HINWEIS! Nicht korrekt ausgebildeter Rohrbördel.
J Nicht korrekt ausgebildete Rohrbördel nicht nachbördeln.
J Zu kurze Bördel abschneiden und Vorgang erneut durchführen.
J Überwurfmutter handfest anziehen.
Verbindung anziehen und kontrollieren
J Überwurfmutter mit dem Ratschendrehmomentschlüssel bis zum fühl- und
d
hörbaren "Klick" anziehen.
• Zum Gegenhalten Konterschlüssel am Fitting ansetzen.
J Fertig erstellte Verbindungen mit dem Markierstift markieren.
Bördel kontrollieren
J Verbindung kontrollieren.
f
J Bei d16 bis d40: Schutzfolie abziehen und entsorgen.
J Bei d50 und d63 beachten:
• Der Sicherungsring ist sichtbar: Verbindung nicht angezogen.
Der Sicherungsring ist nicht mehr sichtbar: Verbindung angezogen.
•
8
GF Piping Systems
JRG Sanipex MT
