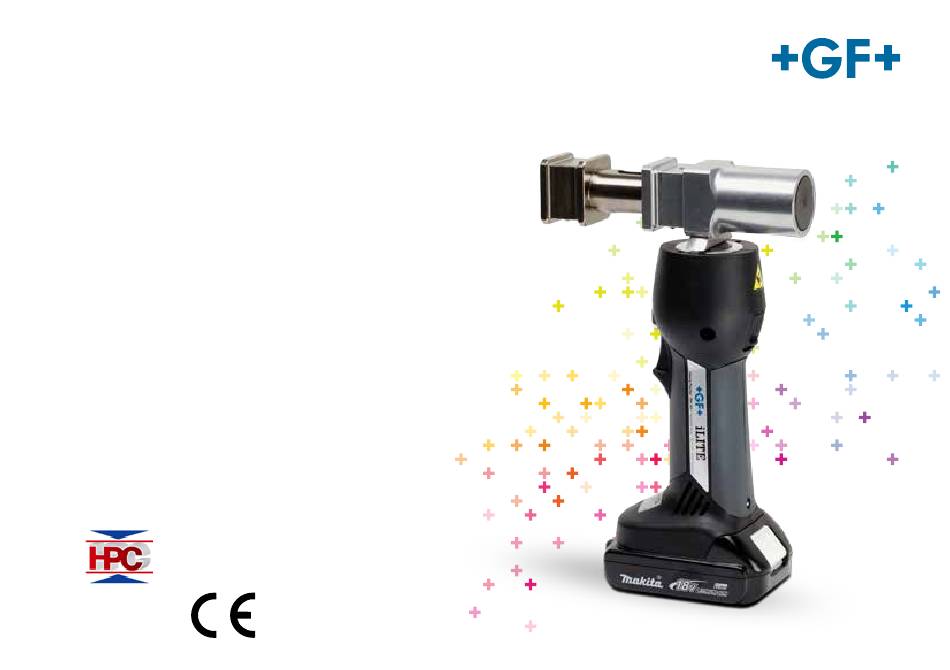

- Seite 1 Bedienungsanleitung Instructions d‘utilisation Manuale d‘uso Instruction manual iLITE MAPAX2LJRG Akkuwerkzeug Outil sans fil Utensile a batteria Battery tool Hydraulic Pressure Check...
-
Seite 3: Installation Instructions
Installation instructions MAPAX2LJRG Battery tool MAPAX2LJRG iLITE Nennspannung (Voltage): 18V DC Schubkraft (Thrust): 16 kN 304711 ð batch# e.g. 304711 ð datecode e.g. H = 2014; W = August Bild/pic./fig. 2 HE.9625... -
Seite 10: Akkuwerkzeug
MAPAX2LJRG Bedienungsanleitung 11-20 Akkuwerkzeug Deutsch Instruction d‘utlisation 21-31 Outil sans fil Français Manuale d‘uso 32-41 Uttensile a batteria Italiano Instruction manual 42-51 Battery tool English... - Seite 11 Bedienungsanleitung MAPAX2LJRG Akkuwerkzeug Tabelle 1 Wann Warum nach Arbeitsvorgang Akku leer 20 sec nach Einsetzen des Akkus Selbsttest nach Arbeitsvorgang 20 sec/2Hz während der Übertemperatur Werkzeug zu heiss 20 sec/5Hz nach Arbeitsvorgang 20 sec 20 sec/2Hz nach Arbeitsvorgang Fehler: Der notwendige Pressdruck wurde nicht erreicht. Es handelt sich um eine manuelle Unterbrechung der Pressung bei stehendem Motor.
-
Seite 12: Inhaltsverzeichnis
Bedienungsanleitung MAPAX2LJRG Akkuwerkzeug Inhaltsangabe Einleitung Beschreibung des elektro-hydraulischen Schiebe-Werkzeuges Beschreibung der Komponenten Kurzbeschreibung der wesentlichen Leistungsmerkmale Beschreibung der Werkzeugindikation Hinweise zum bestimmungsgemässen Gebrauch Bedienung des Werkzeuges Erläuterung des Anwendungsbereiches Verarbeitungshinweise Wartungshinweise Verhalten bei Störungen am Werkzeug Technische Daten Außerbetriebnahme/Entsorgung Symbole Sicherheitstechnische Hinweise Bitte unbedingt beachten, um Personen- und Umweltschäden zu vermeiden. -
Seite 13: Einleitung
Bedienungsanleitung MAPAX2LJRG Akkuwerkzeug Einleitung Vor Inbetriebnahme Ihres Schiebe-Werkzeuges lesen Sie sich die Bedienungsanleitung sorgfältig durch. Benutzen Sie dieses Werkzeug ausschliesslich für den bestimmungsgemässen Gebrauch unter Berücksichtigung der gültigen Sicherheits- und Unfallverhütungsvorschriften. Diese Bedienungsanleitung ist während der gesamten Lebensdauer des Werkzeuges mitzuführen. Der Betreiber muss dem Bediener die Betriebsanleitung zugänglich machen und sich vergewissern, dass der Bediener sie gelesen und verstanden hat. -
Seite 14: Beschreibung Des Elektro-Hydraulischen Schiebe-Werkzeuges

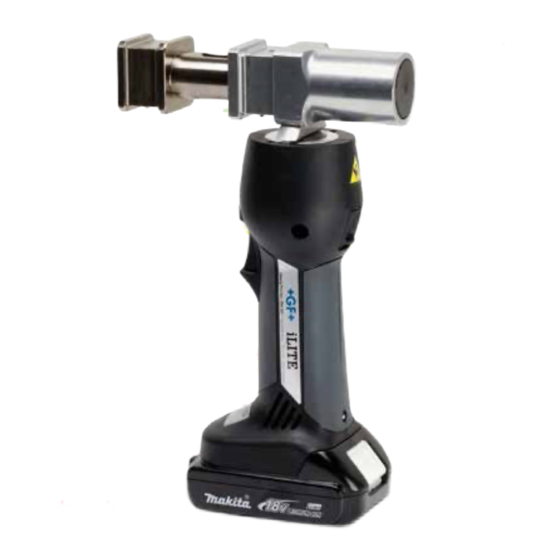

Bedienungsanleitung MAPAX2LJRG Akkuwerkzeug Beschreibung des elektro-hydraulischen Schiebe-Werkzeuges 2.1 Beschreibung der Komponenten Das elektro-hydraulische Werkzeug ist handgeführt und besteht aus folgenden Komponenten: Tabelle 2 (siehe Seite 2, Bild 1) Pos. Bezeichnung Funktion Schiebekopf Arbeitseinheit zur Aufnahme von Schiebegabeln Gehäuse ergonomisch geformtes, stabförmiges 2K-Gehäuse Rückstellschieber Schieber zum Öffnen der Schiebebacken im Fehler-, bzw. -
Seite 15: Beschreibung Der Werkzeugindikation
Bedienungsanleitung MAPAX2LJRG Akkuwerkzeug Eine eingebaute weiße LED beleuchtet den Arbeitsbereich nach Aktivierung des Bedienungsschalters und schaltet sich nach 10 s wieder aus. Dieses Merkmal läßt sich auch ausschalten (siehe Beschreibung Seite 5). Bei jedem Zyklus wird der erreichte Pressdruck über einen Drucksensor ermittelt und mit dem geforderten Min- destwert verglichen. -
Seite 16: Hinweise Zum Bestimmungsgemässen Gebrauch
Bedienungsanleitung MAPAX2LJRG Akkuwerkzeug Hinweise zum bestimmungsgemässen Gebrauch 3.1 Bedienung des Werkzeuges Die Bedienung des Werkzeuges nur durch eingewiesenes Fachpersonal (Sanitär/Installateur). Während des Prozesses sollte das Werkzeug von jeweils nur einer Person bedient werden. Als erstes werden für die gewünschte Anwendung die geeigneten Schiebegabeln bereitgelegt. Zum Einsetzen oder Wechseln der Schiebegabeln folgen Sie bitte der Montageanleitung 353733000 (siehe Seite 6f.). -
Seite 17: Erläuterung Des Anwendungsbereiches
Bedienungsanleitung MAPAX2LJRG Akkuwerkzeug Achtung Nach Beendigung des Schiebevorganges muss zusätzlich noch eine optische Kontrolle vorgenommen werden. Die Verbindung ist gut, sobald ein Teil des Rohres im Sichtfenster sichtbar ist. Achtung Fittings bei denen der Schiebevorgang abgebrochen worden ist, müssen ausgebaut werden. Achtung Bei Schiebevorgängen bitte Schutzbrille tragen. -
Seite 18: Verarbeitungshinweise
Bedienungsanleitung MAPAX2LJRG Akkuwerkzeug Achtung Beim Betrieb des Gerätes kann es durch den eingebauten Elektromotor zur Funkenbildung kommen, durch die feuergefährliche oder explosive Stoffe in Brand gesetzt werden können. Achtung Das elektro-hydraulische Schiebe-Werkzeug darf bei starkem Regen oder unter Wasser nicht eingesetzt werden. 3.3 Verarbeitungshinweise Verarbeitungshinweise für... -
Seite 19: Verhalten Bei Störungen Am Werkzeug
Bedienungsanleitung MAPAX2LJRG Akkuwerkzeug Die werkseitige Wartung der Maschine besteht aus Demontage, Reinigung, Austausch evtl. verschlissener Teile, Montage und Endkontrolle. Nur ein sauberes und funktionsfähiges Schiebesystem kann eine dauerhaft dichte Ver- bindung gewährleisten. Im Rahmen des bestimmungsgemäßen Gebrauchs dürfen vom Kunden nur die Schiebegabeln gewechselt werden. Achtung Werkzeugkolben und Schiebegabeln dürfen nicht eingeölt werden! Eine Reinigung mit Druckluft oder einer Bürste ist ausreichend. -
Seite 20: Technische Daten
Bedienungsanleitung MAPAX2LJRG Akkuwerkzeug Technische Daten Tabelle 3 Gewicht (inkl. RAL1): ca. 2,49 kg Presszeit: 3 - 4 s Schubkraft (linear): 16 kN min. Akkuspannung: 18 V Akkukapazität: 1,3 Ah Li-Ion (RAL1/BL1815) oder 3,0 Ah Li-Ion (RAL2/BL1830) Akku-Ladezeit: 15 min. (RAL1/BL1815) oder 22 min. (RAL2/BL1830) Pressungen pro Akku: ca. - Seite 56 Georg Fischer JRG AG Hauptstrasse 130, CH-4450 Sissach Phone +41 (0)61 975 22 22, Fax +41 (0)61 975 22 00 info.jrg.ps@georgfischer.com www.gfps.com Ident. Nr. 35 374 30 00 / .3 / 4.17 / SMS / ©Georg Fischer JRG AG...
