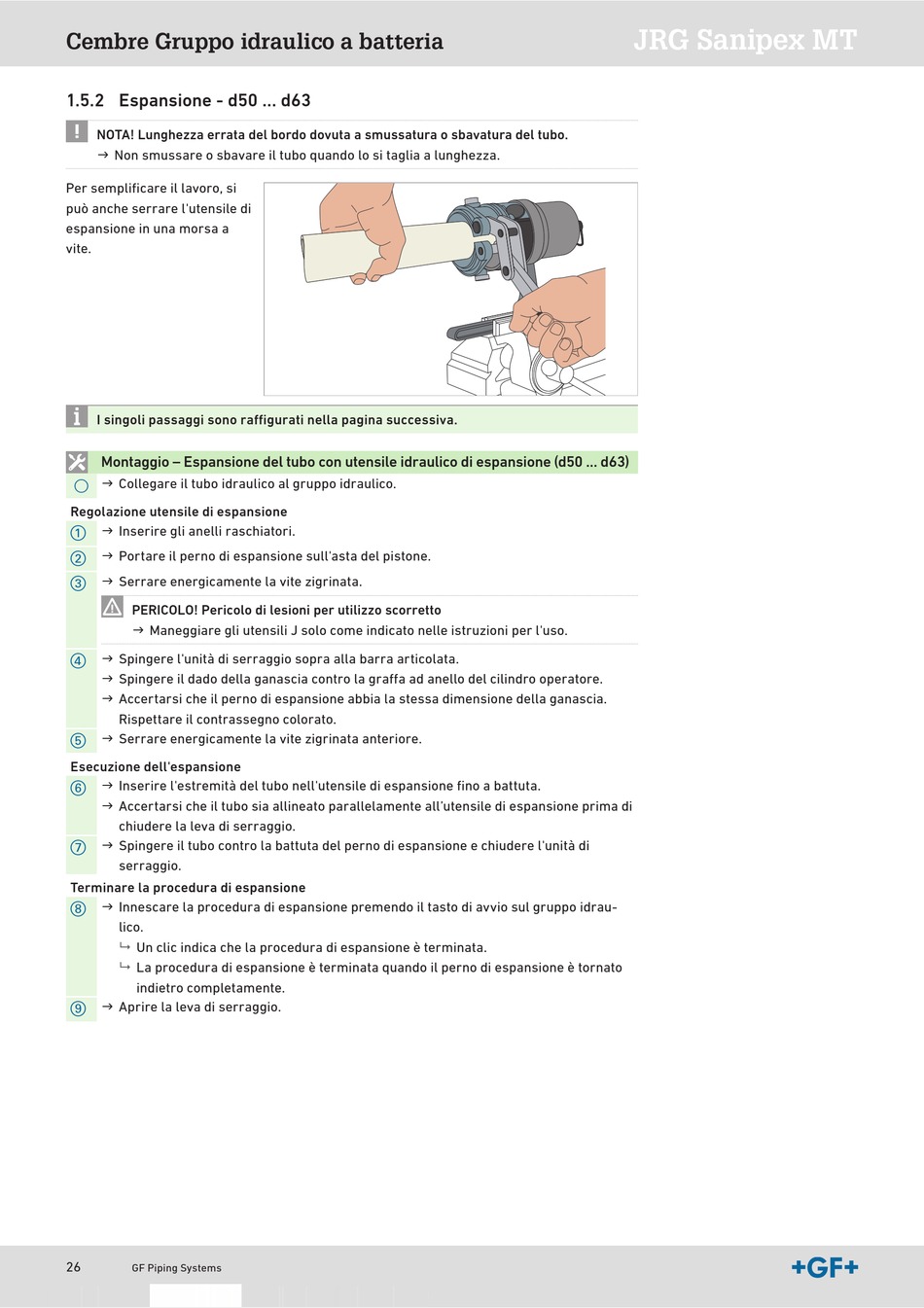

Cembre Gruppo idraulico a batteria
1.5.2 Espansione - d50 ... d63
NOTA! Lunghezza errata del bordo dovuta a smussatura o sbavatura del tubo.
J Non smussare o sbavare il tubo quando lo si taglia a lunghezza.
Per semplificare il lavoro, si
può anche serrare l'utensile di
espansione in una morsa a
vite.
I singoli passaggi sono raffigurati nella pagina successiva.
Montaggio – Espansione del tubo con utensile idraulico di espansione (d50 ... d63)
J Collegare il tubo idraulico al gruppo idraulico.
:
Regolazione utensile di espansione
J Inserire gli anelli raschiatori.
a
J Portare il perno di espansione sull'asta del pistone.
s
J Serrare energicamente la vite zigrinata.
d
PERICOLO! Pericolo di lesioni per utilizzo scorretto
J Maneggiare gli utensili J solo come indicato nelle istruzioni per l'uso.
J Spingere l'unità di serraggio sopra alla barra articolata.
f
J Spingere il dado della ganascia contro la graffa ad anello del cilindro operatore.
J Accertarsi che il perno di espansione abbia la stessa dimensione della ganascia.
Rispettare il contrassegno colorato.
J Serrare energicamente la vite zigrinata anteriore.
g
Esecuzione dell'espansione
J Inserire l'estremità del tubo nell'utensile di espansione fino a battuta.
h
J Accertarsi che il tubo sia allineato parallelamente all'utensile di espansione prima di
chiudere la leva di serraggio.
J Spingere il tubo contro la battuta del perno di espansione e chiudere l'unità di
j
serraggio.
Terminare la procedura di espansione
J Innescare la procedura di espansione premendo il tasto di avvio sul gruppo idrau-
k
lico.
Un clic indica che la procedura di espansione è terminata.
La procedura di espansione è terminata quando il perno di espansione è tornato
indietro completamente.
J Aprire la leva di serraggio.
l
