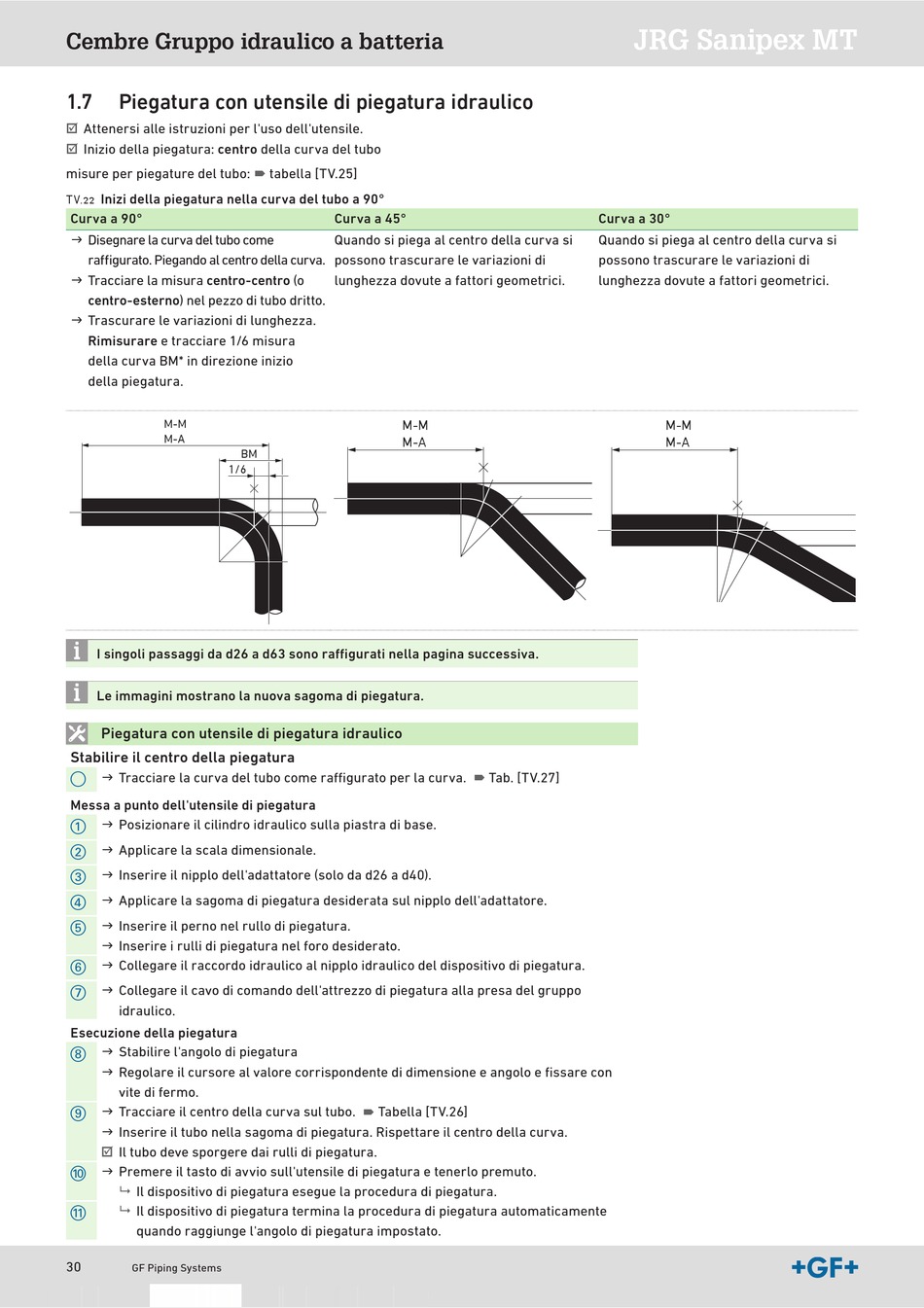

+GF+ Cembre Montageanleitung Seite 30

Cembre Gruppo idraulico a batteria
1.7 Piegatura con utensile di piegatura idraulico
Attenersi alle istruzioni per l'uso dell'utensile.
; ;
; ; Inizio della piegatura: centro della curva del tubo
misure per piegature del tubo:
Inizi della piegatura nella curva del tubo a 90°
TV.22
Curva a 90°
J Disegnare la curva del tubo come
raffigurato. Piegando al centro della curva.
J Tracciare la misura centro-centro (o
centro-esterno) nel pezzo di tubo dritto.
J Trascurare le variazioni di lunghezza.
Rimisurare e tracciare 1/6 misura
della curva BM* in direzione inizio
della piegatura.
M-M
M-A
1/6
I singoli passaggi da d26 a d63 sono raffigurati nella pagina successiva.
Le immagini mostrano la nuova sagoma di piegatura.
Piegatura con utensile di piegatura idraulico
Stabilire il centro della piegatura
J Tracciare la curva del tubo come raffigurato per la curva.
:
Messa a punto dell'utensile di piegatura
J Posizionare il cilindro idraulico sulla piastra di base.
a
J Applicare la scala dimensionale.
s
J Inserire il nipplo dell'adattatore (solo da d26 a d40).
d
J Applicare la sagoma di piegatura desiderata sul nipplo dell'adattatore.
f
J Inserire il perno nel rullo di piegatura.
g
J Inserire i rulli di piegatura nel foro desiderato.
J Collegare il raccordo idraulico al nipplo idraulico del dispositivo di piegatura.
h
J Collegare il cavo di comando dell'attrezzo di piegatura alla presa del gruppo
j
idraulico.
Esecuzione della piegatura
J Stabilire l'angolo di piegatura
k
J Regolare il cursore al valore corrispondente di dimensione e angolo e fissare con
vite di fermo.
J Tracciare il centro della curva sul tubo.
l
J Inserire il tubo nella sagoma di piegatura. Rispettare il centro della curva.
Il tubo deve sporgere dai rulli di piegatura.
; ;
J Premere il tasto di avvio sull'utensile di piegatura e tenerlo premuto.
;
Il dispositivo di piegatura esegue la procedura di piegatura.
Il dispositivo di piegatura termina la procedura di piegatura automaticamente
A
quando raggiunge l'angolo di piegatura impostato.
30
GF Piping Systems
tabella [TV.25]

Curva a 45°
Quando si piega al centro della curva si
possono trascurare le variazioni di
lunghezza dovute a fattori geometrici.
M-M
M-A
BM
Tabella [TV.26]

JRG Sanipex MT
Curva a 30°
Quando si piega al centro della curva si
possono trascurare le variazioni di
lunghezza dovute a fattori geometrici.
Tab. [TV.27]

M-M
M-A
