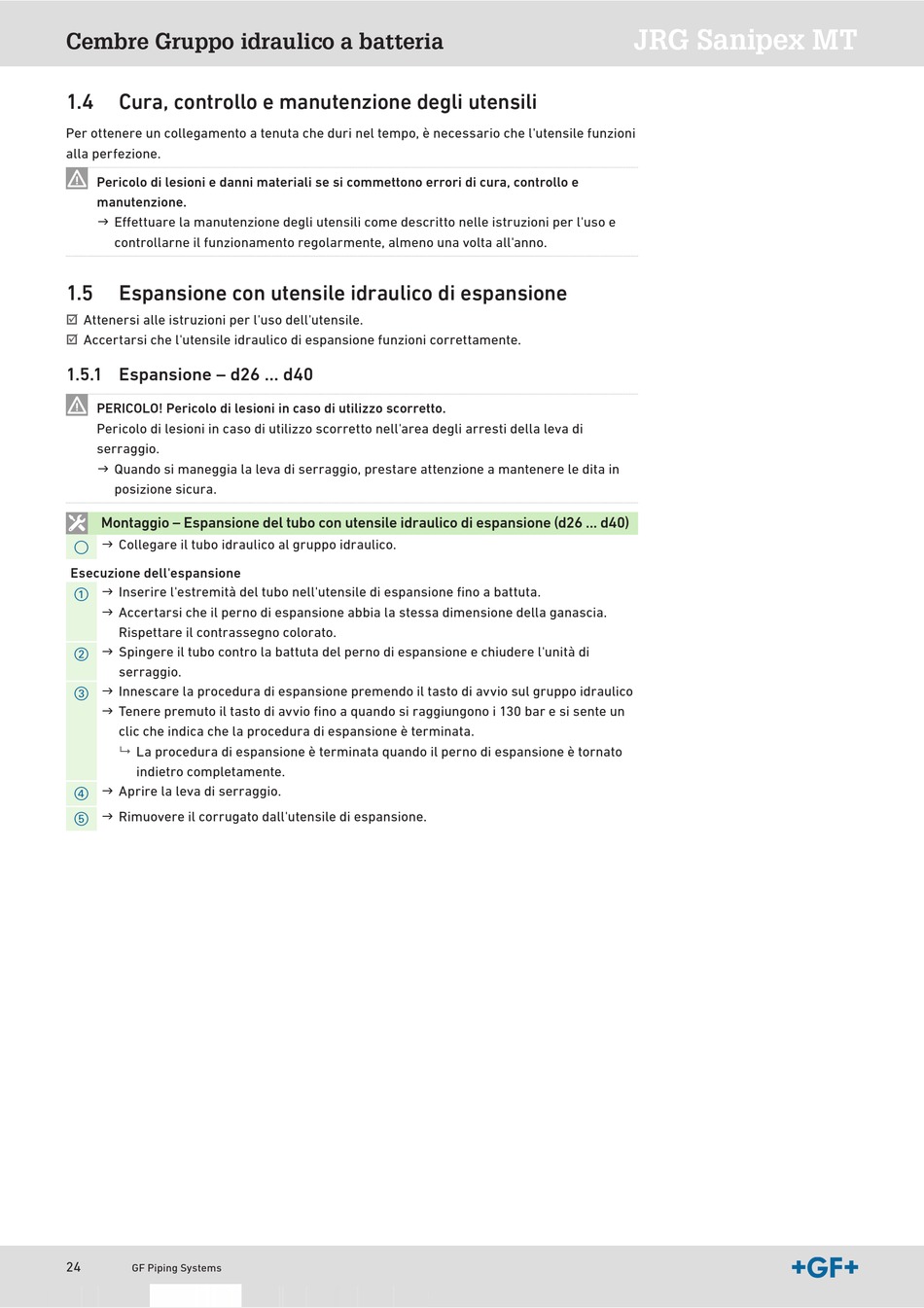

Cembre Gruppo idraulico a batteria
1.4 Cura, controllo e manutenzione degli utensili
Per ottenere un collegamento a tenuta che duri nel tempo, è necessario che l'utensile funzioni
alla perfezione.
Pericolo di lesioni e danni materiali se si commettono errori di cura, controllo e
manutenzione.
J Effettuare la manutenzione degli utensili come descritto nelle istruzioni per l'uso e
controllarne il funzionamento regolarmente, almeno una volta all'anno.
1.5 Espansione con utensile idraulico di espansione
; ; Attenersi alle istruzioni per l'uso dell'utensile.
Accertarsi che l'utensile idraulico di espansione funzioni correttamente.
; ;
1.5.1 Espansione – d26 ... d40
PERICOLO! Pericolo di lesioni in caso di utilizzo scorretto.
Pericolo di lesioni in caso di utilizzo scorretto nell'area degli arresti della leva di
serraggio.
J Quando si maneggia la leva di serraggio, prestare attenzione a mantenere le dita in
posizione sicura.
Montaggio – Espansione del tubo con utensile idraulico di espansione (d26 ... d40)
J Collegare il tubo idraulico al gruppo idraulico.
:
Esecuzione dell'espansione
J Inserire l'estremità del tubo nell'utensile di espansione fino a battuta.
a
J Accertarsi che il perno di espansione abbia la stessa dimensione della ganascia.
Rispettare il contrassegno colorato.
J Spingere il tubo contro la battuta del perno di espansione e chiudere l'unità di
s
serraggio.
J Innescare la procedura di espansione premendo il tasto di avvio sul gruppo idraulico
d
J Tenere premuto il tasto di avvio fino a quando si raggiungono i 130 bar e si sente un
clic che indica che la procedura di espansione è terminata.
La procedura di espansione è terminata quando il perno di espansione è tornato
indietro completamente.
J Aprire la leva di serraggio.
f
J Rimuovere il corrugato dall'utensile di espansione.
g
