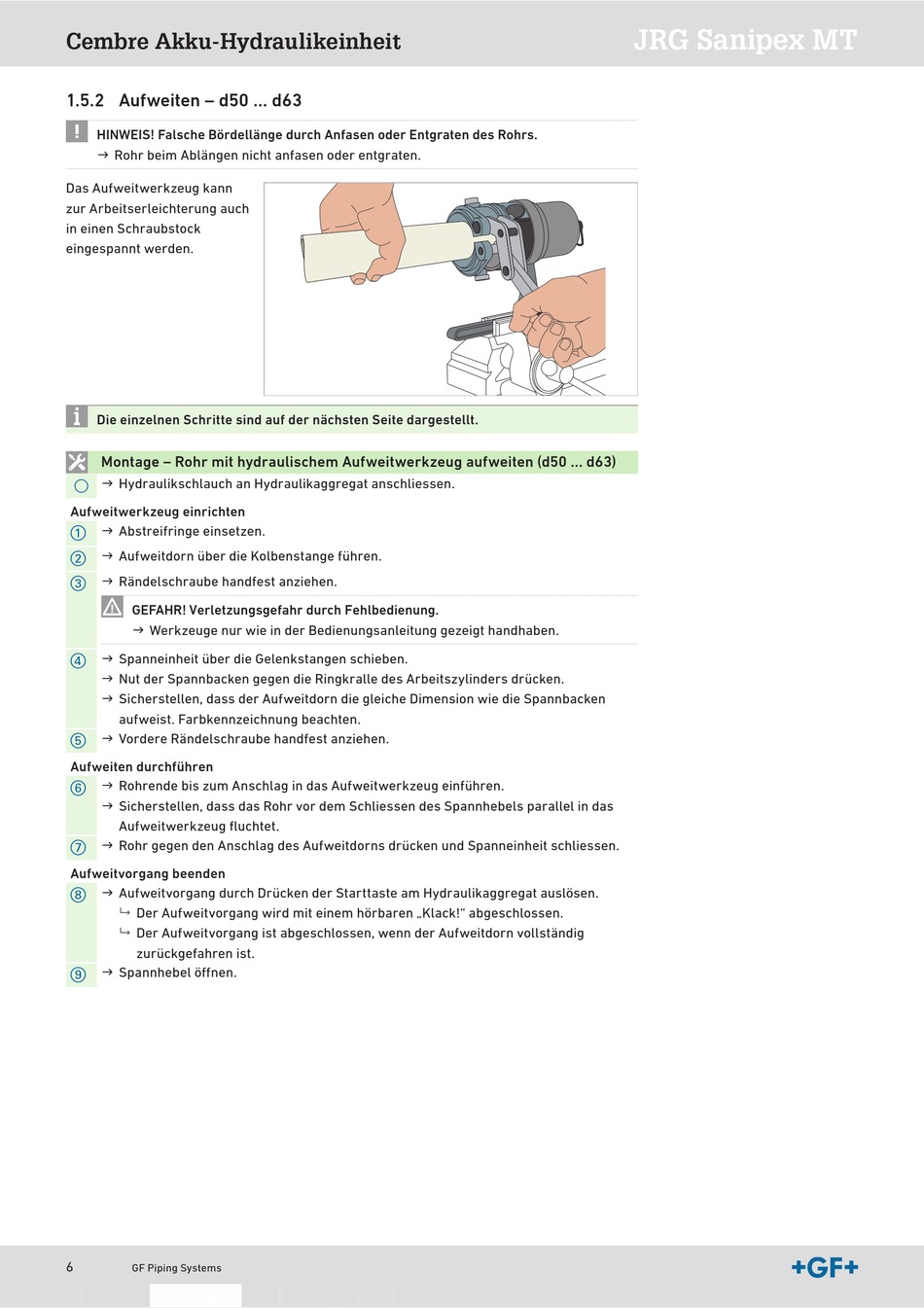

+GF+ Cembre Montageanleitung Seite 6

Cembre Akku-Hydraulikeinheit
1.5.2 Aufweiten – d50 ... d63
HINWEIS! Falsche Bördellänge durch Anfasen oder Entgraten des Rohrs.
J Rohr beim Ablängen nicht anfasen oder entgraten.
Das Aufweitwerkzeug kann
zur Arbeitserleichterung auch
in einen Schraubstock
eingespannt werden.
Die einzelnen Schritte sind auf der nächsten Seite dargestellt.
Montage – Rohr mit hydraulischem Aufweitwerkzeug aufweiten (d50 ... d63)
J Hydraulikschlauch an Hydraulikaggregat anschliessen.
:
Aufweitwerkzeug einrichten
J Abstreifringe einsetzen.
a
J Aufweitdorn über die Kolbenstange führen.
s
J Rändelschraube handfest anziehen.
d
GEFAHR! Verletzungsgefahr durch Fehlbedienung.
J Werkzeuge nur wie in der Bedienungsanleitung gezeigt handhaben.
J Spanneinheit über die Gelenkstangen schieben.
f
J Nut der Spannbacken gegen die Ringkralle des Arbeitszylinders drücken.
J Sicherstellen, dass der Aufweitdorn die gleiche Dimension wie die Spannbacken
aufweist. Farbkennzeichnung beachten.
J Vordere Rändelschraube handfest anziehen.
g
Aufweiten durchführen
J Rohrende bis zum Anschlag in das Aufweitwerkzeug einführen.
h
J Sicherstellen, dass das Rohr vor dem Schliessen des Spannhebels parallel in das
Aufweitwerkzeug fluchtet.
J Rohr gegen den Anschlag des Aufweitdorns drücken und Spanneinheit schliessen.
j
Aufweitvorgang beenden
J Aufweitvorgang durch Drücken der Starttaste am Hydraulikaggregat auslösen.
k
Der Aufweitvorgang wird mit einem hörbaren „Klack!" abgeschlossen.
Der Aufweitvorgang ist abgeschlossen, wenn der Aufweitdorn vollständig
zurückgefahren ist.
J Spannhebel öffnen.
l
