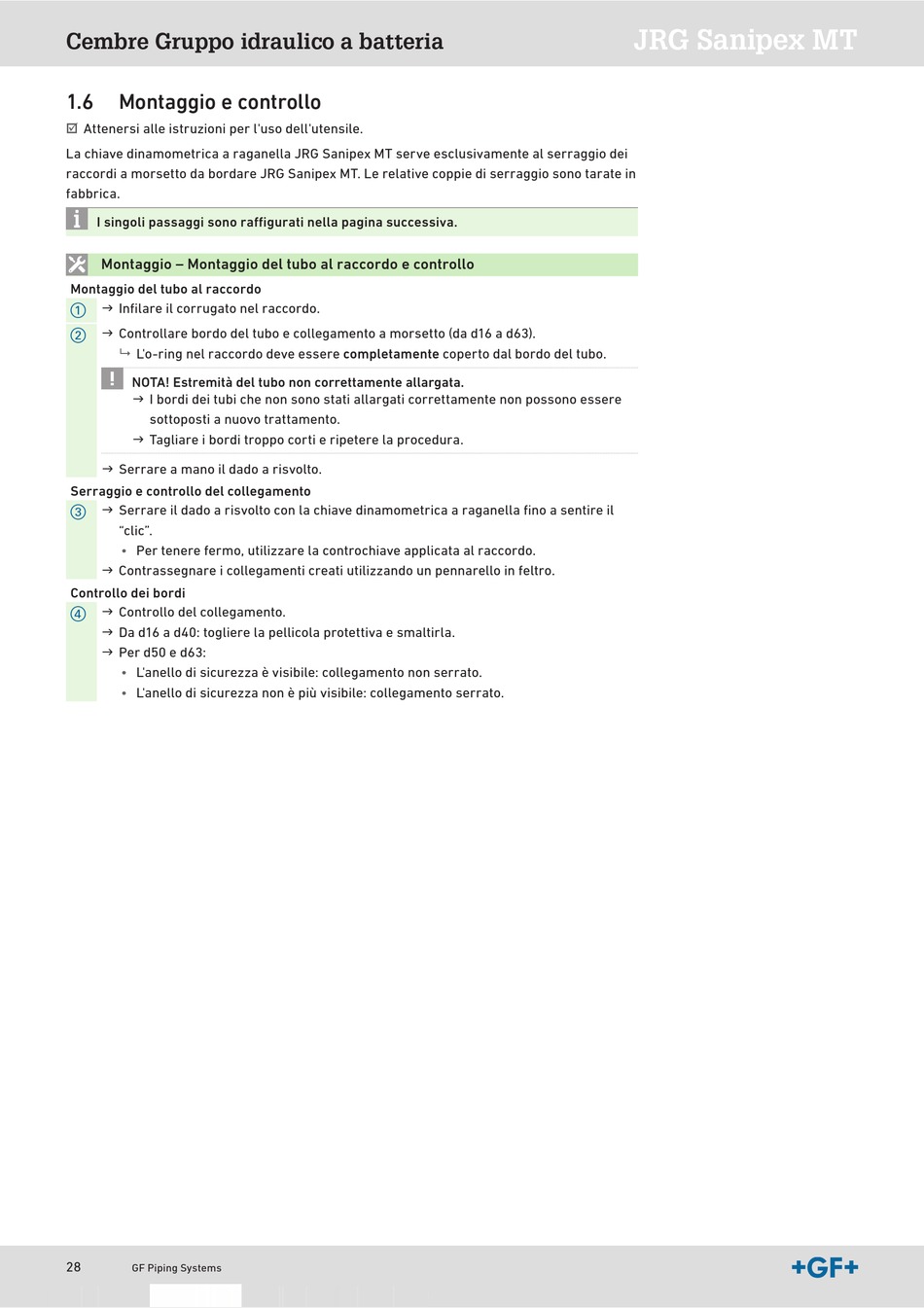

Cembre Gruppo idraulico a batteria
1.6 Montaggio e controllo
Attenersi alle istruzioni per l'uso dell'utensile.
; ;
La chiave dinamometrica a raganella JRG Sanipex MT serve esclusivamente al serraggio dei
raccordi a morsetto da bordare JRG Sanipex MT. Le relative coppie di serraggio sono tarate in
fabbrica.
I singoli passaggi sono raffigurati nella pagina successiva.
Montaggio – Montaggio del tubo al raccordo e controllo
Montaggio del tubo al raccordo
J Infilare il corrugato nel raccordo.
a
J Controllare bordo del tubo e collegamento a morsetto (da d16 a d63).
s
L'o-ring nel raccordo deve essere completamente coperto dal bordo del tubo.
NOTA! Estremità del tubo non correttamente allargata.
J I bordi dei tubi che non sono stati allargati correttamente non possono essere
sottoposti a nuovo trattamento.
J Tagliare i bordi troppo corti e ripetere la procedura.
J Serrare a mano il dado a risvolto.
Serraggio e controllo del collegamento
J Serrare il dado a risvolto con la chiave dinamometrica a raganella fino a sentire il
d
"clic".
• Per tenere fermo, utilizzare la controchiave applicata al raccordo.
J Contrassegnare i collegamenti creati utilizzando un pennarello in feltro.
Controllo dei bordi
J Controllo del collegamento.
f
J Da d16 a d40: togliere la pellicola protettiva e smaltirla.
J Per d50 e d63:
• L'anello di sicurezza è visibile: collegamento non serrato.
• L'anello di sicurezza non è più visibile: collegamento serrato.
