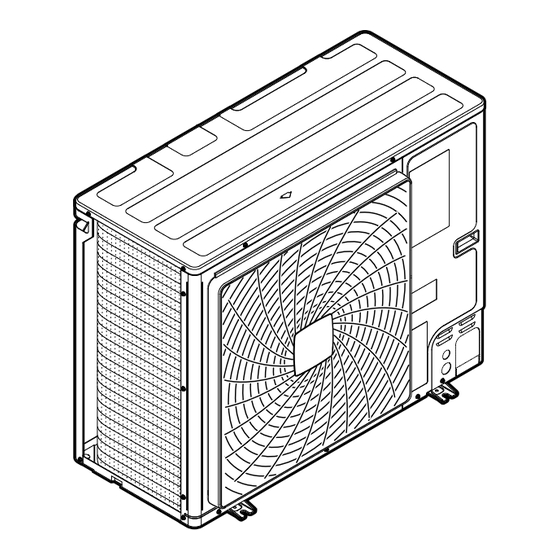

- Seite 1 Referenz für Installateure Sky Air Alpha-series RZAG71N7V1B RZAG100N7V1B RZAG125N7V1B RZAG140N7V1B RZAG71N7Y1B RZAG100N7Y1B Referenz für Installateure RZAG125N7Y1B Deutsch Sky Air Alpha-series RZAG140N7Y1B...
-
Seite 2: Inhaltsverzeichnis
Hinweise zum Biegen der Rohre ........ 17 6.4.5 So dornen Sie Rohrenden auf ........17 6.4.6 Das Rohrende hartlöten..........18 6.4.7 Absperrventil und Service-Stutzen benutzen....18 6.4.8 So schließen Sie Kältemittelrohre an die Außeneinheit an............19 Referenz für Installateure RZAG71~140N7V1+Y1 Sky Air Alpha-series 4P573381-1 – 2019.04... -
Seite 3: Allgemeine Sicherheitsvorkehrungen
Installateure und Benutzer. Je nach geltenden Gesetzen muss gegebenenfalls beim Gerät ein Logbuch geführt werden, in dem zumindest die folgenden Informationen festgehalten werden: Daten Wartung, Reparaturen, Testergebnisse, Stand-by-Perioden, … RZAG71~140N7V1+Y1 Referenz für Installateure Sky Air Alpha-series 4P573381-1 – 2019.04... -
Seite 4: Installationsort
Installation, Servicearbeiten, ▪ Wie das System im Notfall heruntergefahren wird Wartungsarbeiten und Reparaturen nur von entsprechend autorisierten Fachleuten gemäß den Instruktionen in Daikin ▪ Name bzw. Adresse von Feuerwahr, Polizei und Hospital gemäß geltenden gesetzlichen ▪ Namen und Adressen von Service-Personal mit Telefonnummern Vorschriften (z. ... -
Seite 5: Kältemittel
Umgang mit Kältemittel die gesetzlichen Vorschriften 38.5 57.5 eingehalten werden. 7.956 40.1 7.956 59.9 7.956 Kältemittel-Gesamtfüllmenge im System Mindest-Fußbodenfläche Ceiling-mounted unit (= Einheit für Deckenmontage) Wall-mounted unit (= Einheit für Wandmontage) RZAG71~140N7V1+Y1 Referenz für Installateure Sky Air Alpha-series 4P573381-1 – 2019.04... -
Seite 6: Sole
Die Temperatur im Geräteinneren kann weit über der Raumtemperatur liegen und bis auf 70°C und mehr ansteigen. Bei einer Undichtigkeit im Solekreislauf können heiße Teile im Geräteinnern zu einer gefährlichen Situation führen. Referenz für Installateure RZAG71~140N7V1+Y1 Sky Air Alpha-series 4P573381-1 – 2019.04... -
Seite 7: Über Die Dokumentation
Experten oder geschulte Benutzer in Geschäftsstellen, in der Leichtindustrie und in landwirtschaftlichen Betrieben sowie zur kommerziellen Verwendung durch Laien. Dokumentationssatz Dieses Dokument ist Teil eines Dokumentationssatzes. Der vollständige Satz besteht aus: RZAG71~140N7V1+Y1 Referenz für Installateure Sky Air Alpha-series 4P573381-1 – 2019.04... -
Seite 8: Monteur-Referenzhandbuch Auf Einen Blick
▪ Überlegen Sie sich im Voraus, auf welchem Wege die Einheit am information/ besten zum Installationsort gebracht werden kann. Neueste Ausgaben der mitgelieferten Dokumentation können auf der regionalen Daikin-Webseite oder auf Anfrage bei Ihrem Händler Außengerät verfügbar sein. Die Original-Dokumentation ist auf Englisch verfasst. Bei der 3.2.1... -
Seite 9: So Entfernen Sie Das Zubehör Vom Außengerät
In diesem Kapitel wird beschrieben, was Sie wissen und was Sie tun müssen, bevor Sie zur Baustelle gehen. Es enthält Informationen zu folgenden Punkten: ▪ Den Ort der Installation vorbereiten RZAG71~140N7V1+Y1 Referenz für Installateure Sky Air Alpha-series 4P573381-1 – 2019.04... -
Seite 10: Den Ort Der Installation Vorbereiten
Darum wird empfohlen, bei der Installation des Gerätes und der Verlegung von Kabeln darauf zu achten, dass zu Stereoanlagen, PCs usw. ein hinreichender Abstand besteht. (mm) Fehlerstrom-Schutzschalter Sicherung Außeneinheit Inneneinheit Benutzerschnittstelle Personal Computer oder Funk Referenz für Installateure RZAG71~140N7V1+Y1 Sky Air Alpha-series 4P573381-1 – 2019.04... -
Seite 11: Zusätzliche Anforderungen An Den Installationsort Für Die Außeneinheit Bei Kaltem Klima
Kältemittel geeignet sein. Für das Kältemittel sind mit Sie darauf, dass das Außengerät NIEMALS zugeschneit ist. Phosphorsäure deoxidierte, übergangslos verbundene Kupferrohre zu verwenden. ▪ Fremdmaterialien innerhalb von Rohrleitungen (einschließlich Öle aus der Herstellung) müssen ≤30 mg/10 m sein. RZAG71~140N7V1+Y1 Referenz für Installateure Sky Air Alpha-series 4P573381-1 – 2019.04... -
Seite 12: Durchmesser Von Kältemittel-Rohrleitungen
Länge der Kältemittelleitung und Höhenunterschied Leitungslänge und der Höhenunterschied müssen Folgendem entsprechen: Voraussetzung Begrenzung 125+140 1 Mindest-Gesamtlänge bei Einweg- Paarsystem: Begrenzung ≤L1 3 m Rohrleitung Doppelsystem: Begrenzung ≤L1+L3 Dreifachsystem: Begrenzung ≤L1+L4 Doppeltes Doppelsystem: Begrenzung ≤L1+L3+L7 Referenz für Installateure RZAG71~140N7V1+Y1 Sky Air Alpha-series 4P573381-1 – 2019.04... -
Seite 13: Isolieren Der Kältemittelleitungen
Lesen auch Vorsichtsmaßnahmen Anforderungen Kapitel "Allgemeine Umgebungstempera Luftfeuchtigkeit Mindeststärke Sicherheitsvorkehrungen". ≤30°C 75% bis 80% RH 15 mm INFORMATION >30°C ≥80% RH 20 mm Lesen Sie auch "6.7.5 Technische Daten von elektrischen Leitungen" auf Seite 26. RZAG71~140N7V1+Y1 Referenz für Installateure Sky Air Alpha-series 4P573381-1 – 2019.04... -
Seite 14: Installation
Voraussetzungen in den folgenden Kapiteln: INFORMATION ▪ Allgemeine Sicherheitshinweise Anleitung zur Installation der Inneneinheit (Montage der Inneneinheit, Kältemittelleitung Inneneinheit ▪ Vorbereitung anschließen, Inneneinheit elektrisch verkabeln…) finden Sie in der Installationsanleitung zur Inneneinheit. Referenz für Installateure RZAG71~140N7V1+Y1 Sky Air Alpha-series 4P573381-1 – 2019.04... -
Seite 15: Voraussetzungen Für Die Installation
Wenn die Kondensatabflusslöcher der Außeneinheit durch eine Grundplatte oder Bodenfläche abgedeckt sind, heben Sie die Einheit an, um für einen Freiraum von mehr als 150 mm unter der Außeneinheit zu sorgen. RZAG71~140N7V1+Y1 Referenz für Installateure Sky Air Alpha-series 4P573381-1 – 2019.04... -
Seite 16: So Vermeiden Sie Ein Kippen Des Außengeräts
▪ Kältemittelleitung an die Außeneinheit anschließen ▪ Kältemittelleitung an die Inneneinheit anschließen ▪ Kältemittelleitungen isolieren ▪ Befolgen Sie die Richtlinien für: ▪ Biegen von Rohren ▪ Aufdornen des Rohrendes ▪ Hartlöten ▪ Verwendung der Absperrventile Referenz für Installateure RZAG71~140N7V1+Y1 Sky Air Alpha-series 4P573381-1 – 2019.04... -
Seite 17: Sicherheitsvorkehrungen Beim Anschluss Von Kältemittelleitungen
Richtlinien zum Anschließen von 4 Dornen Sie das Rohr auf. Genau an die gezeigte Position Kältemittelleitungen setzen - siehe nachfolgende Abbildung. Beachten Sie die folgenden Richtlinien, wenn Sie Rohrleitungen anschließen: RZAG71~140N7V1+Y1 Referenz für Installateure Sky Air Alpha-series 4P573381-1 – 2019.04... -
Seite 18: Das Rohrende Hartlöten
▪ Schützen Sie die umgebenden Bereiche (z. B. Isolierschaum) vor der Hitze, wenn Sie Löten. Zum Öffnen nach links drehen. Zum Schließen nach rechts drehen. 3 Sobald das Absperrventil NICHT WEITER gedreht werden kann, nicht weiter drehen. Referenz für Installateure RZAG71~140N7V1+Y1 Sky Air Alpha-series 4P573381-1 – 2019.04... -
Seite 19: So Handhaben Sie Die Schaftabdeckung
▪ Die Enden der Isolierungen versiegeln (mit Dichtmittel usw.) (d). 2 Den Rohrleitungsverlauf auswählen (a, b, c oder d). ▪ Die bauseitigen Rohrleitungen Vinyl-Klebeband umwickeln, um sie gegen scharfe Kanten zu schützen. Vorn Seite Rückseite Unterseite RZAG71~140N7V1+Y1 Referenz für Installateure Sky Air Alpha-series 4P573381-1 – 2019.04... -
Seite 20: Überprüfen Der Kältemittelleitung
Dichtheitsprüfung oder Vakuumtrocknung durchführen. Rauch oder Feuer verursachen. HINWEIS Daran denken, nach Installation Kältemittelleitungen Durchführung Vakuumtrocknung die Absperrventile zu öffnen. Wird das System mit geschlossenen Absperrventilen betrieben, kann der Verdichter beschädigt werden. Referenz für Installateure RZAG71~140N7V1+Y1 Sky Air Alpha-series 4P573381-1 – 2019.04... -
Seite 21: Kältemittelleitungen Überprüfen: Anordnung
Dichtheitsprüfung oder Vakuumtrocknung durchführen. werden muss. 2 Falls notwendig, zusätzliches Kältemittel hinzufügen. 1 Führen Sie eine Vakuumtrocknung des Systems durch, bis am Manometer ein Druck von –0,1 MPa (–1 Bar) angezeigt wird. RZAG71~140N7V1+Y1 Referenz für Installateure Sky Air Alpha-series 4P573381-1 – 2019.04... -
Seite 22: Über Das Kältemittel
▪ NUR solche Reinigungsmaterialien oder Hilfsmittel zur Beschleunigung des Enteisungsvorgangs benutzen, die vom Hersteller empfohlen werden. ▪ Beachten Sie, dass das Kältemittel innerhalb des Systems keinen Geruch hat. Referenz für Installateure RZAG71~140N7V1+Y1 Sky Air Alpha-series 4P573381-1 – 2019.04... -
Seite 23: Sicherheitsvorkehrungen Beim Einfüllen Von Kältemittel
Benutzen Sie die Tabelle unten, um R1 zu bestimmen (Länge=G1−40 m) und R2 (Länge=G2). G1≤40 m R1=0,0 kg. (und G1+G2>40 m) Benutzen Sie die Tabelle unten, um R2 zu bestimmen (Länge=G1+G2−40 m) Bei Erhöhung: 40 m durch 15 m ersetzen. RZAG71~140N7V1+Y1 Referenz für Installateure Sky Air Alpha-series 4P573381-1 – 2019.04... -
Seite 24: Kältemittel Einfüllen: Anordnung
Kältemittelkreislauf geöffnet werden. Dann kann der Vorgang zur NICHT in die Atmosphäre frei. Vakuumtrocknung oder Neubefüllung Kältemittel ▪ Verwenden Sie IMMER Schutzhandschuhe und eine ordnungsgemäß durchgeführt werden. Schutzbrille, wenn Sie Kältemittel einfüllen. Absaugmodus aktivieren: Referenz für Installateure RZAG71~140N7V1+Y1 Sky Air Alpha-series 4P573381-1 – 2019.04... -
Seite 25: Vollständige Neubefüllung Mit Kältemittel
Außeneinheit. Auf dem Schaltplan gibt es eine Stelle, die dafür potential) hat den Wert 675. Setzen Sie diese Gase vorgesehen ist. NICHT in die Atmosphäre frei. ▪ Verwenden Sie IMMER Schutzhandschuhe und eine Schutzbrille, wenn Sie Kältemittel einfüllen. RZAG71~140N7V1+Y1 Referenz für Installateure Sky Air Alpha-series 4P573381-1 – 2019.04... -
Seite 26: Anschließen Der Elektrischen Leitungen
Technische Daten von elektrischen Leitungen Komponente 125~140 Stromversorgungskab 18,8 A 23,3 A 28,8 A 12,3 A 15,4 A 15,7 A 15,4 A Spannungsbereich 220~240 V 380~415 V Phase Frequenz 50 Hz Kabelstärken Muss den geltenden gesetzlichen Vorschriften entsprechen Verbindungskabel Kabelquerschnitt mindestens 2,5 mm² für 230 V Referenz für Installateure RZAG71~140N7V1+Y1 Sky Air Alpha-series 4P573381-1 – 2019.04... -
Seite 27: So Schließen Sie Die Elektrischen Leitungen An Die Außeneinheit An
Befestigungspunkte schlagen. 6 Die Kabel durch Rahmen führen Durchbruchöffnung am Rahmen anschließen. I, II, III, IV Paarsystem, Doppelsystem, Dreifachsystem und doppeltes Doppelsystem M, S Master, Slave Verbindungskabel Stromversorgungskabel Fehlerstrom-Schutzschalter Sicherung Benutzerschnittstelle RZAG71~140N7V1+Y1 Referenz für Installateure Sky Air Alpha-series 4P573381-1 – 2019.04... -
Seite 28: Abschließen Der Installation Des Außengeräts
1 MΩ beträgt, arbeitet die Anlage weiter. ▪ Verwenden für Messung Isolationswiderstands einen a 500 V-Megatester. ▪ Verwenden keinen Megatester für Niederspannungsschaltkreise. Durchbruchöffnung 1 Überprüfen Sie den Isolationswiderstand zwischen den Polen. Grate Dichtmittel usw. Referenz für Installateure RZAG71~140N7V1+Y1 Sky Air Alpha-series 4P573381-1 – 2019.04... -
Seite 29: Inbetriebnahme
Einheit über 2 bis 3 Minuten im Kühlbetrieb laufen sind vollständig geöffnet. (auch wenn auf der Benutzerschnittstelle das Symbol für Heizen angezeigt wird), um dann automatisch in den Heizbetrieb zu wechseln. RZAG71~140N7V1+Y1 Referenz für Installateure Sky Air Alpha-series 4P573381-1 – 2019.04... -
Seite 30: Probelauf Durchführen
Hinweis: Ein Betrieb ist nicht möglich. Auf AUS schalten, die Verkabelung überprüfen 3 Über 3 Minuten den Betrieb prüfen. und zwei der drei elektrischen Adern 4 Die Luftstromrichtung prüfen (nur bei Inneneinheiten mit vertauschen. Schwenkklappen). Referenz für Installateure RZAG71~140N7V1+Y1 Sky Air Alpha-series 4P573381-1 – 2019.04... -
Seite 31: Dedizierte Bauseitige Einstellungen Für Technische Kühlung
Formel zur Berechnung des CO -Äquivalents in Tonnen: GWP-Wert Kältemittels × HINWEIS Gesamtkältemittelfüllung [in kg] / 1000 Stromversorgungskabel NIEMALS direkt an Verdichter (U, V, W) anschließen. Das könnte zum Durchbrennen des Verdichters führen. RZAG71~140N7V1+Y1 Referenz für Installateure Sky Air Alpha-series 4P573381-1 – 2019.04... -
Seite 32: Checkliste Für Die Jährliche Wartung Der Außeneinheit
Weitere Informationen finden Sie im Wartungshandbuch. 11.2 System auspumpen Diese Einheit ist mit einer Funktion zum automatischen Auspumpen ausgestattet, mit der das gesamte Kältemittel aus dem System in der Außeneinheit gesammelt werden kann. Referenz für Installateure RZAG71~140N7V1+Y1 Sky Air Alpha-series 4P573381-1 – 2019.04... -
Seite 33: Auspumpen
Hauptschalter auf AUS und wieder auf EIN schalten. 6 Den Hauptschalter der Stromversorgung auf AUS schalten. HINWEIS Stellen Sie sicher, dass beide Absperrventile wieder geöffnet sind, bevor Sie das Gerät wieder in Betrieb nehmen. RZAG71~140N7V1+Y1 Referenz für Installateure Sky Air Alpha-series 4P573381-1 – 2019.04... -
Seite 34: Technische Daten
Technische Daten Technische Daten Ein Teil der aktuellen technischen Daten ist auf der regionalen Daikin-Website verfügbar (öffentlich zugänglich). Die vollständigen technischen Daten sind über das Daikin Business Portal verfügbar (Authentifizierung erforderlich). 12.1 Überblick: Technische Daten Dieses Kapitel informiert über folgende Punkte: •... -
Seite 35: Rohrleitungsplan: Außengerät
(B2) Ein Dach zu installieren, ist dann nicht erforderlich. Aber dichten Sie den Zwischenraum zwischen den oberen und unteren Einheiten ab, damit ausgeblasene Luft nicht von unten zurück zur Ansaugseite strömen kann. Absperrventil 12.3 Rohrleitungsplan: Außengerät Filter Platinen-Kühlung Dämpfer Elektronisches Expansionsventil 4-Wege-Ventil Hochdruckschalter Niederdruckschalter Verdichter-Akkumulator Wärmetauscher Service-Stutzen (mit 5/16" Bördel) RZAG71~140N7V1+Y1 Referenz für Installateure Sky Air Alpha-series 4P573381-1 – 2019.04... -
Seite 36: Elektroschaltplan: Außengerät
Bauseitige Verkabelung Thermistor (Wärmetauscher Mitte) Modellabhängige Verkabelung Thermistor (Flüssigkeit) Option Thermistor (Kühlrippe) Schaltkasten R8 (A1P) (nur V1) Widerstand Platine RC (A1P) (nur Y1) Signalempfänger S1PH Hochdruckschalter HINWEISE: S1PL Niederdruckschalter SEG1~SEG3 7-Segment-Anzeige Referenz für Installateure RZAG71~140N7V1+Y1 Sky Air Alpha-series 4P573381-1 – 2019.04... -
Seite 37: Erforderliche Daten Für Eco-Auslegung
Website zu gelangen. Bauseitig zu liefern ▪ "Other country" (Anderes Land), einer Von Daikin NICHT hergestellte Ausstattungen, die gemäß länderspezifischen Website zu gelangen. den in der begleitenden Dokumentation aufgeführten Anweisungen mit dem Produkt kombiniert werden können. Ergebnis: werden Website "Seasonal... - Seite 40 4P573381-1 2019.04...
