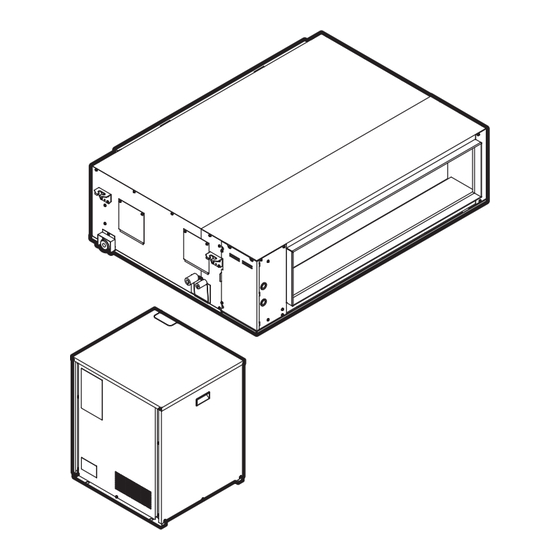

- Seite 1 Referenz für Installateure und Benutzer VRV IV Wärmepumpe für Inneninstallation Referenz für Installateure und Benutzer RKXYQ5TAY1B Deutsch VRV IV Wärmepumpe für Inneninstallation RDXYQ5TAV1B...
-
Seite 2: Inhaltsverzeichnis
Zugriff auf Modus 1 oder 2........... 35 5.4.1 Elektrische Konformität ..........16 7.2.5 Modus 1 verwenden (und Standardsituation) ....35 5.4.2 Anforderungen an Sicherheitseinrichtung....17 Referenz für Installateure und Benutzer RKXYQ5TAY1B + RDXYQ5TAV1B VRV IV Wärmepumpe für Inneninstallation 4P482266-1 – 2017.03... - Seite 3 Programm für Trocknungsbetrieb (Dry) verwenden ....53 17.3.1 Über das Programm für Trocknungsbetrieb (Dry)..53 17.3.2 Programm für Trocknungsbetrieb verwenden (OHNE Remote-Umschalter Kühlen/Heizen) ......53 RKXYQ5TAY1B + RDXYQ5TAV1B Referenz für Installateure und Benutzer VRV IV Wärmepumpe für Inneninstallation 4P482266-1 – 2017.03...
-
Seite 4: Allgemeine Sicherheitsvorkehrungen
Umwelt und für die Gesundheit von Menschen Weitere Informationen finden Sie in der Referenz keine negativen Auswirkungen entstehen. für Installateure und Benutzer. Referenz für Installateure und Benutzer RKXYQ5TAY1B + RDXYQ5TAV1B VRV IV Wärmepumpe für Inneninstallation 4P482266-1 – 2017.03... -
Seite 5: Für Den Monteur
Logbuch für das Produkt angelegt werden, das mindestens ▪ Wenn Kältemittelgas in Kontakt mit Feuer kommt, Informationen zur Instandhaltung, zu Reparaturen, Testergebnissen, können toxische Gase entstehen. Bereitstellungszeiträumen usw. enthält. RKXYQ5TAY1B + RDXYQ5TAV1B Referenz für Installateure und Benutzer VRV IV Wärmepumpe für Inneninstallation 4P482266-1 – 2017.03... -
Seite 6: Sole
▪ Berühren Sie elektrische Bauteile NICHT mit feuchten oder nassen Händen. ▪ Kältemittelzylinder müssen langsam geöffnet werden. ▪ Lassen Sie das Gerät NIEMALS unbeaufsichtigt, wenn die Wartungsabdeckung entfernt ist. Referenz für Installateure und Benutzer RKXYQ5TAY1B + RDXYQ5TAV1B VRV IV Wärmepumpe für Inneninstallation 4P482266-1 – 2017.03... -
Seite 7: Über Die Dokumentation
Schraubenkopf überdreht, und ein ordnungsgemäßes Nutzung Anziehen ist nicht möglich. ▪ Format: Digitale Dateien unter http://www.daikineurope.com/ ▪ Bei festem Anziehen support-and-manuals/product-information/ Anschlussklemmschrauben können diese brechen. RKXYQ5TAY1B + RDXYQ5TAV1B Referenz für Installateure und Benutzer VRV IV Wärmepumpe für Inneninstallation 4P482266-1 – 2017.03... -
Seite 8: Für Den Installateur
3 Über die Verpackung Technische Konstruktionsdaten Neueste Ausgaben der mitgelieferten Dokumentation können auf der regionalen Daikin-Webseite oder auf Anfrage bei Ihrem Händler ▪ Ein Teil der jüngsten technischen Daten ist verfügbar auf der verfügbar sein. regionalen Website Daikin (öffentlich zugänglich). -
Seite 9: Transport-Styropor Entfernen
▪ Identifizierung der Verdichter-Einheit und Wärmetauscher-Einheit. ▪ Wo Verdichter-Einheit Wärmetauscher-Einheit Systemanordnung passen. ▪ Mit welchen Inneneinheiten und Optionen Sie die Verdichter- Einheit und Wärmetauscher-Einheit kombinieren können. RKXYQ5TAY1B + RDXYQ5TAV1B Referenz für Installateure und Benutzer VRV IV Wärmepumpe für Inneninstallation 4P482266-1 – 2017.03... -
Seite 10: Identifikation
VRV DX VRV Inneneinheit mit direkter Dampfdehnung (DX) Code Erklärung EKEXV Expansionsventil Luftbehandlungsgerät Außenluft gekühlt Wärmetauscher-Einheit Wärmepumpe (nicht-kontinuierliches Heizen) Einzelmodul Kältemittel R410A Leistungsklasse Baureihe VRV IV Referenz für Installateure und Benutzer RKXYQ5TAY1B + RDXYQ5TAV1B VRV IV Wärmepumpe für Inneninstallation 4P482266-1 – 2017.03... -
Seite 11: Kombinieren Von Geräten Und Optionen
Anschlussverhältnis je nach Inneneinheit-Typ 4.5.3 Mögliche Optionen bei Verdichter-Einheit 4 Die Platine anbringen. und Wärmetauscher-Einheit INFORMATION jüngsten Optionsbezeichnungen finden technischen Datenbuch. Kältemittel-Abzweigsatz Beschreibung Modellbezeichnung Refnet-Verteiler KHRQ22M29H RKXYQ5TAY1B + RDXYQ5TAV1B Referenz für Installateure und Benutzer VRV IV Wärmepumpe für Inneninstallation 4P482266-1 – 2017.03... -
Seite 12: Vorbereitung
▪ Wo. Die Heizung für die Ablaufwanne in der Wärmetauscher- Einheit installieren. ▪ Wie. Siehe die Installationsanleitung, die mit der Heizung für die Ablaufwanne geliefert wird. Referenz für Installateure und Benutzer RKXYQ5TAY1B + RDXYQ5TAV1B VRV IV Wärmepumpe für Inneninstallation 4P482266-1 – 2017.03... -
Seite 13: Anforderungen An Den Installationsort Der Wärmetauscher-Einheit
Luft oder Betriebsgeräusch NIEMANDEN belästigen. ▪ Abfluss. Stellen sicher, dass Kondenswasser Installieren Sie das Gerät NICHT an den folgenden Plätzen bzw. ordnungsgemäß ablaufen kann. Orten: RKXYQ5TAY1B + RDXYQ5TAV1B Referenz für Installateure und Benutzer VRV IV Wärmepumpe für Inneninstallation 4P482266-1 – 2017.03... -
Seite 14: Sicherheitvorkehrungen Gegen Austritt Von Kältemittel
Achten Sie besonders auf Orte wie beispielsweise Keller usw., wo Einheit Volumen benachbarten Raumes sich Kältemittelgas ansammeln kann, da Kältemittel schwerer ist als zusammen nehmen. Schaffen Sie Ventilationsöffnungen in der Luft. Referenz für Installateure und Benutzer RKXYQ5TAY1B + RDXYQ5TAV1B VRV IV Wärmepumpe für Inneninstallation 4P482266-1 – 2017.03... -
Seite 15: Vorbereiten Der Kältemittelleitungen
Bestimmen Sie die richtige Stärke anhand der folgenden Tabellen Sie die Standardstärke verwenden (was und der Referenz-Abbildung (nur um Anhaltspunkte zu geben). zu einer leichten Leistungsabnahme führen kann). RKXYQ5TAY1B + RDXYQ5TAV1B Referenz für Installateure und Benutzer VRV IV Wärmepumpe für Inneninstallation 4P482266-1 – 2017.03... -
Seite 16: Kältemittel-Abzweigsätze Auswählen
Verteiler können maximal Abzweige Die Anlage entspricht der Norm: angeschlossen werden. 5.3.5 Länge der Kältemittelleitung und Höhenunterschied Die Leitungslänge und der Höhenunterschied müssen Folgendem entsprechen. Referenz für Installateure und Benutzer RKXYQ5TAY1B + RDXYQ5TAV1B VRV IV Wärmepumpe für Inneninstallation 4P482266-1 – 2017.03... -
Seite 17: Anforderungen An Sicherheitseinrichtung
▪ Beim Anschließen der elektrischen Leitungen ▪ Bei der Instandhaltung und Wartung des Geräts GEFAHR: STROMSCHLAGGEFAHR Lassen Sie das Gerät NIEMALS unbeaufsichtigt, wenn die Wartungsabdeckung entfernt ist. RKXYQ5TAY1B + RDXYQ5TAV1B Referenz für Installateure und Benutzer VRV IV Wärmepumpe für Inneninstallation 4P482266-1 – 2017.03... -
Seite 18: So Öffnen Sie Die Verdichter-Einheit
Sicherheitsvorkehrungen bei der Montage 2× der Wärmetauscher-Einheit INFORMATION Lesen Sie auch die Sicherheitshinweise und die zu erfüllenden Voraussetzungen in den folgenden Kapiteln: ▪ Allgemeine Sicherheitshinweise ▪ Vorbereitung Referenz für Installateure und Benutzer RKXYQ5TAY1B + RDXYQ5TAV1B VRV IV Wärmepumpe für Inneninstallation 4P482266-1 – 2017.03... -
Seite 19: Leitlinien Zur Montage Der Wärmetauscher-Einheit
▪ Schallisolierung. Versehen Sie die Kanalführungen mit einer Geräuschdämmung, insbesondere einer geräuschempfindlichen Umgebung. Beispiel: Kanalführung mit Geräuschdämmung; in der Kanalführung befindet sich eine schallschluckende Ablenkplatte. RKXYQ5TAY1B + RDXYQ5TAV1B Referenz für Installateure und Benutzer VRV IV Wärmepumpe für Inneninstallation 4P482266-1 – 2017.03... -
Seite 20: So Schließen Sie Das Abflussrohr An Die Wärmetauscher-Einheit An
▪ Kältemittel-Abzweigsätze anschließen ▪ Die Kältemittelleitungen an den Inneneinheiten anschließen (siehe die Installationsanleitung zu den Inneneinheiten) A-A' ▪ Kältemittelleitungen isolieren Abflussrohrstutzen (an der Einheit angebracht) Referenz für Installateure und Benutzer RKXYQ5TAY1B + RDXYQ5TAV1B VRV IV Wärmepumpe für Inneninstallation 4P482266-1 – 2017.03... -
Seite 21: Sicherheitsvorkehrungen Beim Anschluss Von Kältemittelleitungen
3 Sobald ein Weiterdrehen nicht mehr möglich ist, halten Sie an. Kältemittelsystem und verhindert den ordnungsgemäßen Betrieb der Installation. Ergebnis: Jetzt ist das Ventil geöffnet. RKXYQ5TAY1B + RDXYQ5TAV1B Referenz für Installateure und Benutzer VRV IV Wärmepumpe für Inneninstallation 4P482266-1 – 2017.03... -
Seite 22: Abgeklemmte Rohrleitung Entfernen
Service-Stutzens wieder sicher aufsetzen. Die Drehmomente für das Festschrauben sind in der Tabelle unten angegeben. ▪ Überprüfen Sie nach dem Anbringen der Abdeckung, ob Kältemittel austritt. Referenz für Installateure und Benutzer RKXYQ5TAY1B + RDXYQ5TAV1B VRV IV Wärmepumpe für Inneninstallation 4P482266-1 – 2017.03... -
Seite 23: So Schließen Sie Kältemittelrohre An Die Verdichter-Einheit An
Schutzklebeband um die Leitungen, damit sie nicht beschädigt werden. Gas, das in dem vom Absperrventil abgeschlossenen Bereich verbleibt, kann aus der abgeklemmten Rohrleitung 4 Rohre (durch Löten) wie folgt anschließen: entweichen. RKXYQ5TAY1B + RDXYQ5TAV1B Referenz für Installateure und Benutzer VRV IV Wärmepumpe für Inneninstallation 4P482266-1 – 2017.03... -
Seite 24: So Schließen Sie Kältemittelrohre An Die Wärmetauscher-Einheit An
Teilen kommen, können Funktionsstörungen, Rauch oder Feuer verursachen. 6.5.8 So schließen Sie Kältemittelrohre an die Wärmetauscher-Einheit an 1 Die Abdeckung entfernen. 2 Die 2 Isolierstücke entfernen. Horizontale Fläche Referenz für Installateure und Benutzer RKXYQ5TAY1B + RDXYQ5TAV1B VRV IV Wärmepumpe für Inneninstallation 4P482266-1 – 2017.03... -
Seite 25: Überprüfen Der Kältemittelleitung
(z. B. weil Wasser ins Rohr eingetreten ist), führen Sie erst die unten beschriebene Vakuumtrocknung durch, bis keine Mögliche Anschlüsse: Feuchtigkeit mehr vorhanden ist. RKXYQ5TAY1B + RDXYQ5TAV1B Referenz für Installateure und Benutzer VRV IV Wärmepumpe für Inneninstallation 4P482266-1 – 2017.03... -
Seite 26: Dichtheitsprüfung Durchführen
Verdichter-Einheit-Kreislauf geschlossen ist. Das stellt im System (siehe unten unter Vakuumtrocknung) oder es gibt aber KEIN Problem für den störungsfreien Betrieb der ein Leck. Einheit dar. Referenz für Installateure und Benutzer RKXYQ5TAY1B + RDXYQ5TAV1B VRV IV Wärmepumpe für Inneninstallation 4P482266-1 – 2017.03... -
Seite 27: Kältemittelleitungen Isolieren
Hinzufügen von zusätzlichem Kältemittel (Vor-Befüllung und/ oder manuellen Befüllen). Parameter A und B: Das Etikett für fluorierte Treibhausgase ausfüllen und im Inneren der Verdichter-Einheit befestigen. 1,0 kg 2,6 kg RKXYQ5TAY1B + RDXYQ5TAV1B Referenz für Installateure und Benutzer VRV IV Wärmepumpe für Inneninstallation 4P482266-1 – 2017.03... -
Seite 28: Kältemittel Einfüllen
Tank für Kältemittel R410A (Siphonsystem) Druckminderventil Vakuumpumpe Stickstoff Einfüllstutzen für Kältemittel Waage Ventil A Tank für Kältemittel R410A (Siphonsystem) Vakuumpumpe Absperrventil Flüssigkeitsleitung (Kreislauf 2: zu Inneneinheiten) Referenz für Installateure und Benutzer RKXYQ5TAY1B + RDXYQ5TAV1B VRV IV Wärmepumpe für Inneninstallation 4P482266-1 – 2017.03... -
Seite 29: Fehlercodes Bei Einfüllen Von Kältemittel
Bei Auftreten eines Fehlers wird der Fehlercode auf der 7- ▪ Stromversorgungsleitung (immer mit Erdung) Segment-Anzeige der Verdichter-Einheit und auf der Benutzerschnittstelle der Inneneinheit angezeigt. ▪ Kommunikation (=Übertragungs)verkabelung zwischen Verdichter-Einheit, Wärmetauscher-Einheit und Inneneinheit(en). Beispiel: RKXYQ5TAY1B + RDXYQ5TAV1B Referenz für Installateure und Benutzer VRV IV Wärmepumpe für Inneninstallation 4P482266-1 – 2017.03... -
Seite 30: Sicherheitsvorkehrungen Beim Anschließen Von Elektrokabeln
(= Entfernung zwischen Verdichter-Einheit und der am weitesten entfernten Inneneinheit) Kabellänge insgesamt 600 m (= Entfernung zwischen Verdichter-Einheit und allen Inneneinheiten, sowie zwischen Verdichter-Einheit und Wärmetauscher-Einheit) Referenz für Installateure und Benutzer RKXYQ5TAY1B + RDXYQ5TAV1B VRV IV Wärmepumpe für Inneninstallation 4P482266-1 – 2017.03... -
Seite 31: Richtlinien Für Das Anschließen Von Elektrokabeln
Einheit mit einem Inverter ausgestattet ist. Ein (Stromversorgung + Phasenschieber-Kondensator mindert die Leistung und abgeschirmte Erde) kann Pannen verursachen. Signalübertragungs M3.5 0,8~0,97 kabel RKXYQ5TAY1B + RDXYQ5TAV1B Referenz für Installateure und Benutzer VRV IV Wärmepumpe für Inneninstallation 4P482266-1 – 2017.03... -
Seite 32: So Schließen Sie Die Elektrischen Leitungen An Der Verdichter-Einheit An
2 Das Übertragungskabel wie folgt anschließen: L1 L2 L3 Fehlerstrom-Schutzschalter Sicherung Stromversorgungskabel 4 Die Kabel durch den Rahmen führen und die Kabel (Stromversorgungskabel Übertragungskabel) Kabelbinder befestigen. Referenz für Installateure und Benutzer RKXYQ5TAY1B + RDXYQ5TAV1B VRV IV Wärmepumpe für Inneninstallation 4P482266-1 – 2017.03... -
Seite 33: Installation Der Verdichter-Einheit Abschließen
Übertragungskabel (F1/F2) Zielband 6.10.2 So schließen Sie die Verdichter-Einheit HINWEIS Achten Sie beim Schließen der Abdeckung darauf, das Anzugsdrehmoment von 4,1 N•m NICHT überschritten wird. RKXYQ5TAY1B + RDXYQ5TAV1B Referenz für Installateure und Benutzer VRV IV Wärmepumpe für Inneninstallation 4P482266-1 – 2017.03... -
Seite 34: Installation Der Wärmetauscher-Einheit Abschließen
Es ist wichtig, dass sämtliche Informationen in diesem ▪ DIP-Schalter (DS1 und DS2) Kapitel vom Installateur gelesen werden, und dass das System entsprechend konfiguriert wird. GEFAHR: STROMSCHLAGGEFAHR Referenz für Installateure und Benutzer RKXYQ5TAY1B + RDXYQ5TAV1B VRV IV Wärmepumpe für Inneninstallation 4P482266-1 – 2017.03... -
Seite 35: Zugriff Auf Modus 1 Oder 2
Nachdem die Einheiten auf EIN geschaltet worden sind, wechselt Standardsituation. das Display zur Standardsituation. Von hier können Sie auf Modus 1 und Modus 2 zugreifen. BS1 [1×] Wählen Sie Modus 1. RKXYQ5TAY1B + RDXYQ5TAV1B Referenz für Installateure und Benutzer VRV IV Wärmepumpe für Inneninstallation 4P482266-1 – 2017.03... -
Seite 36: Modus 2 Verwenden
Zahlen nicht übereinstimmen, sollten die (Wärmetauscher- Kommunikationsleitungen und -anschlüsse Einheit + zwischen Verdichter-Einheit und Inneneinheiten). Wärmetauscher-Einheit sowie zwischen Verdichter-Einheit und Inneneinheiten überprüft werden (F1/F2 Kommunikationsleitungen). Referenz für Installateure und Benutzer RKXYQ5TAY1B + RDXYQ5TAV1B VRV IV Wärmepumpe für Inneninstallation 4P482266-1 – 2017.03... -
Seite 37: Modus 2: Bauseitige Einstellungen
Aktiviert. Probelauf der Wärmetauscher-Einheit durchführen. Wenn aktiviert, beginnt der Lüfter der Wärmetauscher-Einheit zu laufen. Das ermöglicht Ihnen, bei der laufenden Wärmetauscher-Einheit den Luftstrom zu überprüfen. RKXYQ5TAY1B + RDXYQ5TAV1B Referenz für Installateure und Benutzer VRV IV Wärmepumpe für Inneninstallation 4P482266-1 – 2017.03... - Seite 38 Stromaufnahme der Einheit begrenzt werden, dann legt diese Einstellung fest, welche Stufe in Schritt 1 dabei eingehalten werden soll. In der Tabelle sind die möglichen Stufen angegeben. Referenz für Installateure und Benutzer RKXYQ5TAY1B + RDXYQ5TAV1B VRV IV Wärmepumpe für Inneninstallation 4P482266-1 – 2017.03...
-
Seite 39: Energie Sparen Und Optimaler Betrieb
VRV-Systemen erwartet werden. Fragen Sie Ihren Händler nach weiteren Einzelheiten über hoch- Um das zu aktivieren bei… Ändern… sensible Anwendungen. Kühlbetrieb [2‑8]=2 Heizbetrieb [2‑9]=6 RKXYQ5TAY1B + RDXYQ5TAV1B Referenz für Installateure und Benutzer VRV IV Wärmepumpe für Inneninstallation 4P482266-1 – 2017.03... -
Seite 40: Verfügbare Komfort-Einstellungen
Schutzmechanismus greift. in Verbindung mit Einstellung Um das zu aktivieren bei… Ändern… [2‑9] Kühlbetrieb [2‑81]=0. Diese Einstellung wird verwendet in Verbindung mit Einstellung [2‑8]. Referenz für Installateure und Benutzer RKXYQ5TAY1B + RDXYQ5TAV1B VRV IV Wärmepumpe für Inneninstallation 4P482266-1 – 2017.03... -
Seite 41: Beispiel: Automatischer Modus Bei Kühlen
Modus) Erforderlicher Verdampfungstemperaturwert Auslegungstemperatur Auslastungsfaktor Auslastungsfaktor Lufttemperatur draußen Lufttemperatur draußen Verdampfungs-Temperatur Kondensationstemperatur Schnell Schnell Stark Stark Sanft Sanft Entwicklung der Raumtemperatur: Entwicklung der Raumtemperatur: RKXYQ5TAY1B + RDXYQ5TAV1B Referenz für Installateure und Benutzer VRV IV Wärmepumpe für Inneninstallation 4P482266-1 – 2017.03... -
Seite 42: Erstmalige Inbetriebnahme
Während des Probelaufs werden die Verdichter-Einheit, die Überprüfen Sie die Einheit innen auf beschädigte Teile Wärmetauscher-Einheit Inneneinheiten gestartet. oder zusammengedrückte Rohrleitungen. Vergewissern Sie sich, dass alle Arbeiten an der Wärmetauscher- Referenz für Installateure und Benutzer RKXYQ5TAY1B + RDXYQ5TAV1B VRV IV Wärmepumpe für Inneninstallation 4P482266-1 – 2017.03... -
Seite 43: Checkliste Während Der Inbetriebnahme
Nach der Erstinstallation unbedingt den Probelauf durchführen. Abschluss Sonst wird bei der Benutzerschnittstelle der Fehlercode angezeigt, und der normale Betrieb und ein individueller Testlauf von Inneneinheiten kann nicht stattfinden. RKXYQ5TAY1B + RDXYQ5TAV1B Referenz für Installateure und Benutzer VRV IV Wärmepumpe für Inneninstallation 4P482266-1 – 2017.03... -
Seite 44: Beseitigung Von Fehlern Nach Fehlerhaftem Abschluss Des Probelaufs
Einzelheiten entnehmen Sie bitte dem Elektroschaltplan, der sich auf Wartungstechniker durchgeführt werden. der Rückseite der Wartungsblende befindet. Wir empfehlen, mindestens einmal jährlich eine Wartung durchzuführen. gültige Gesetzgebung schreibt möglicherweise kürzere Wartungsintervalle vor. Referenz für Installateure und Benutzer RKXYQ5TAY1B + RDXYQ5TAV1B VRV IV Wärmepumpe für Inneninstallation 4P482266-1 – 2017.03... -
Seite 45: Checkliste Für Die Jährliche Wartung Der Wärmetauscher-Einheit
Sub-Fehlercode werden abwechselnd angezeigt (mit einem Intervall Darauf achten, dass Rückgewinnung von 1 Sekunde). Beispiel: Kältemitte KEIN Öl rückgewonnen wird. Beispiel: Durch Benutzung eines Ölabscheiders. ▪ Haupt-Fehlercode: ▪ Sub-Fehlercode: RKXYQ5TAY1B + RDXYQ5TAV1B Referenz für Installateure und Benutzer VRV IV Wärmepumpe für Inneninstallation 4P482266-1 – 2017.03... -
Seite 46: Fehlercodes: Übersicht
Anschluss an Platine oder Auslöser überprüfen. Verdichter-Einheit: (R3T) – A1P (X30A) Fehler bei Sensor für Ansaugtemperatur Anschluss an Platine oder Auslöser überprüfen. Verdichter-Einheit: (R7T) – A1P (X30A) Referenz für Installateure und Benutzer RKXYQ5TAY1B + RDXYQ5TAV1B VRV IV Wärmepumpe für Inneninstallation 4P482266-1 – 2017.03... - Seite 47 Inneneinheit-Typen kombiniert (R410A, R407C, Funktionsstörung vorliegt RA usw.). Funktionsstörung bei Inneneinheit vorhandene Mix der Inneneinheiten zulässig ist. ▪ Störung bei Wärmetauscher-Einheit ▪ Überprüfen Sie das Übertragungskabel zur Wärmetauscher-Einheit. RKXYQ5TAY1B + RDXYQ5TAV1B Referenz für Installateure und Benutzer VRV IV Wärmepumpe für Inneninstallation 4P482266-1 – 2017.03...
-
Seite 48: Entsorgung
▪ Ein Teil der jüngsten technischen Daten ist verfügbar auf der regionalen Website Daikin (öffentlich zugänglich). ▪ Der vollständige Satz der jüngsten technischen Daten ist verfügbar im Extranet unter Daikin (Authentifizierung erforderlich). Referenz für Installateure und Benutzer RKXYQ5TAY1B + RDXYQ5TAV1B VRV IV Wärmepumpe für Inneninstallation... -
Seite 49: Rohrleitungsplan: Verdichter-Einheit Und Wärmetauscher-Einheit
13.2 Schaltplan: Verdichter-Einheit Thermistor (Wärmetauscher-Gasleitung) Der Elektroschaltplan ist im Lieferumfang der Einheit enthalten, er Thermistor (Ansaugung) befindet sich auf der Abdeckung des Schaltschranks. Widerstand (A3P) RKXYQ5TAY1B + RDXYQ5TAV1B Referenz für Installateure und Benutzer VRV IV Wärmepumpe für Inneninstallation 4P482266-1 – 2017.03... -
Seite 50: Schaltplan: Wärmetauscher-Einheit
(bei zukünftigen Systemerweiterungen) finden Sie im technischen Datenbuch. Diese Übersicht sollte dann Weiterer Informationen dazu siehe technisches Datenbuch. herangezogen werden. Weitere Informationen professionelle Beratung erhalten Ihrem Installateur. Referenz für Installateure und Benutzer RKXYQ5TAY1B + RDXYQ5TAV1B VRV IV Wärmepumpe für Inneninstallation 4P482266-1 – 2017.03... -
Seite 51: Systemanordnung
Desinfizierung des Raumes gegen Insekten benutzt wird. Sonst können sich die Chemikalien in der Einheit ablagern. Das kann die Gesundheit von Menschen gefährden, die überempfindlich auf Chemikalien reagieren. RKXYQ5TAY1B + RDXYQ5TAV1B Referenz für Installateure und Benutzer VRV IV Wärmepumpe für Inneninstallation 4P482266-1 – 2017.03... -
Seite 52: Kühlbetrieb, Heizbetrieb, Reiner Ventilator-Betrieb Und Automatischer Betrieb
Ventilator startet. Es liegt dann kein Fehler vor. stellen; für Heizbetrieb auf stellen Beginnen 1 Mit dem Remote-Umschalter Kühlen/Heizen wählen Sie die gewünschte Betriebsart wie folgt: Kühlbetrieb Heizbetrieb Reiner Ventilatorbetrieb Referenz für Installateure und Benutzer RKXYQ5TAY1B + RDXYQ5TAV1B VRV IV Wärmepumpe für Inneninstallation 4P482266-1 – 2017.03... -
Seite 53: Programm Für Trocknungsbetrieb (Dry) Verwenden
3 Auf die Taste zum Einstellen der Luftstromrichtung drücken (nur bei Einheiten mit Doppel-Fluss, Multi-Fluss, für Eckenmontage, Deckenabhängung oder Wandbefestigung). Einzelheiten dazu siehe "17.4 Einstellen der Luftstromrichtung" auf Seite 53. RKXYQ5TAY1B + RDXYQ5TAV1B Referenz für Installateure und Benutzer VRV IV Wärmepumpe für Inneninstallation 4P482266-1 – 2017.03... -
Seite 54: Master-Benutzerschnittstelle Festlegen
Ist das System so installiert wie in der Abbildung oben, muss eine Fenster geöffnet, strömt Luft aus dem Raum, was die Kühl- oder Benutzerschnittstellen Master-Benutzerschnittstelle Heizwirkung verringert. festgelegt werden. Referenz für Installateure und Benutzer RKXYQ5TAY1B + RDXYQ5TAV1B VRV IV Wärmepumpe für Inneninstallation 4P482266-1 – 2017.03... -
Seite 55: Verfügbare Hauptbetriebsarten
Die Auswahlmethode der Inneneinheiten spielt eine wichtige Rolle Z. B. am Anfang der Saison. und ist in Betracht zu ziehen, da die verfügbare Leistung nicht dieselbe ist wie bei Basis-Betrieb. RKXYQ5TAY1B + RDXYQ5TAV1B Referenz für Installateure und Benutzer VRV IV Wärmepumpe für Inneninstallation 4P482266-1 – 2017.03... -
Seite 56: Wartung Vor Langer Betriebspause
Händler auf, bei dem Sie das Gerät erworben haben. Benutzen Sie das System nicht, bis das Servicepersonal bestätigt, dass das Teil, bei dem das Kältemittel ausgelaufen ist, repariert ist. Referenz für Installateure und Benutzer RKXYQ5TAY1B + RDXYQ5TAV1B VRV IV Wärmepumpe für Inneninstallation 4P482266-1 – 2017.03... -
Seite 57: Verkürzte Wartungs- Und Austauschzyklen
Wenden Sie sich an Ihren Benutzerschnittstelle wird die Nummer Händler, und teilen Sie der Einheit angezeigt, die ihm den Fehlercode mit. Betriebsleuchte blinkt und es wird ein Fehlercode angezeigt. RKXYQ5TAY1B + RDXYQ5TAV1B Referenz für Installateure und Benutzer VRV IV Wärmepumpe für Inneninstallation 4P482266-1 – 2017.03... -
Seite 58: Fehlercodes: Übersicht
Fehler bei Sensor für Austrittstemperatur (Verdichter- möglicherweise auf der Garantiekarte aufgeführt). Einheit) Fehler bei Sensor für Gas-Temperatur Wärmetauscher (Wärmetauscher-Einheit) Fehler bei Sensor für Ansaugtemperatur (Verdichter- Einheit) Referenz für Installateure und Benutzer RKXYQ5TAY1B + RDXYQ5TAV1B VRV IV Wärmepumpe für Inneninstallation 4P482266-1 – 2017.03... -
Seite 59: Bei Den Folgenden Symptomen Handelt Es Sich Nicht Um Störungen Des Systems
Betriebsleuchte, befindet sich das System im Normalzustand. Um eine Überlastung des Verdichtermotors zu verhindern, nimmt das Klimagerät, wenn es kurz vorher auf AUS geschaltet wurde, RKXYQ5TAY1B + RDXYQ5TAV1B Referenz für Installateure und Benutzer VRV IV Wärmepumpe für Inneninstallation 4P482266-1 – 2017.03... -
Seite 60: Symptom: Aus Einer Einheit Tritt Weißer Nebel Aus (Inneneinheit, Wärmetauscher-Einheit)
Wenn die Einheit nach längere Auszeit erstmals wieder benutzt wird. Vertriebsunternehmen für das Produkt. Ursache: Staub ist in die Wärmetauscher-Einheit eingedrungen. Autorisierter Monteur Technisch ausgebildete Person, die für die Installation des Produkts qualifiziert ist. Referenz für Installateure und Benutzer RKXYQ5TAY1B + RDXYQ5TAV1B VRV IV Wärmepumpe für Inneninstallation 4P482266-1 – 2017.03... - Seite 61 Von Daikin hergestellte oder zugelassene Ausstattungen, die gemäß den in der begleitenden Dokumentation aufgeführten Anweisungen mit dem Produkt kombiniert werden können. Bauseitig zu liefern Von Daikin nicht hergestellte Ausstattungen, die gemäß den begleitenden Dokumentation aufgeführten Anweisungen mit dem Produkt kombiniert werden können.
- Seite 64 4P482266-1 2017.03...
