3 Aufbau und Funktion

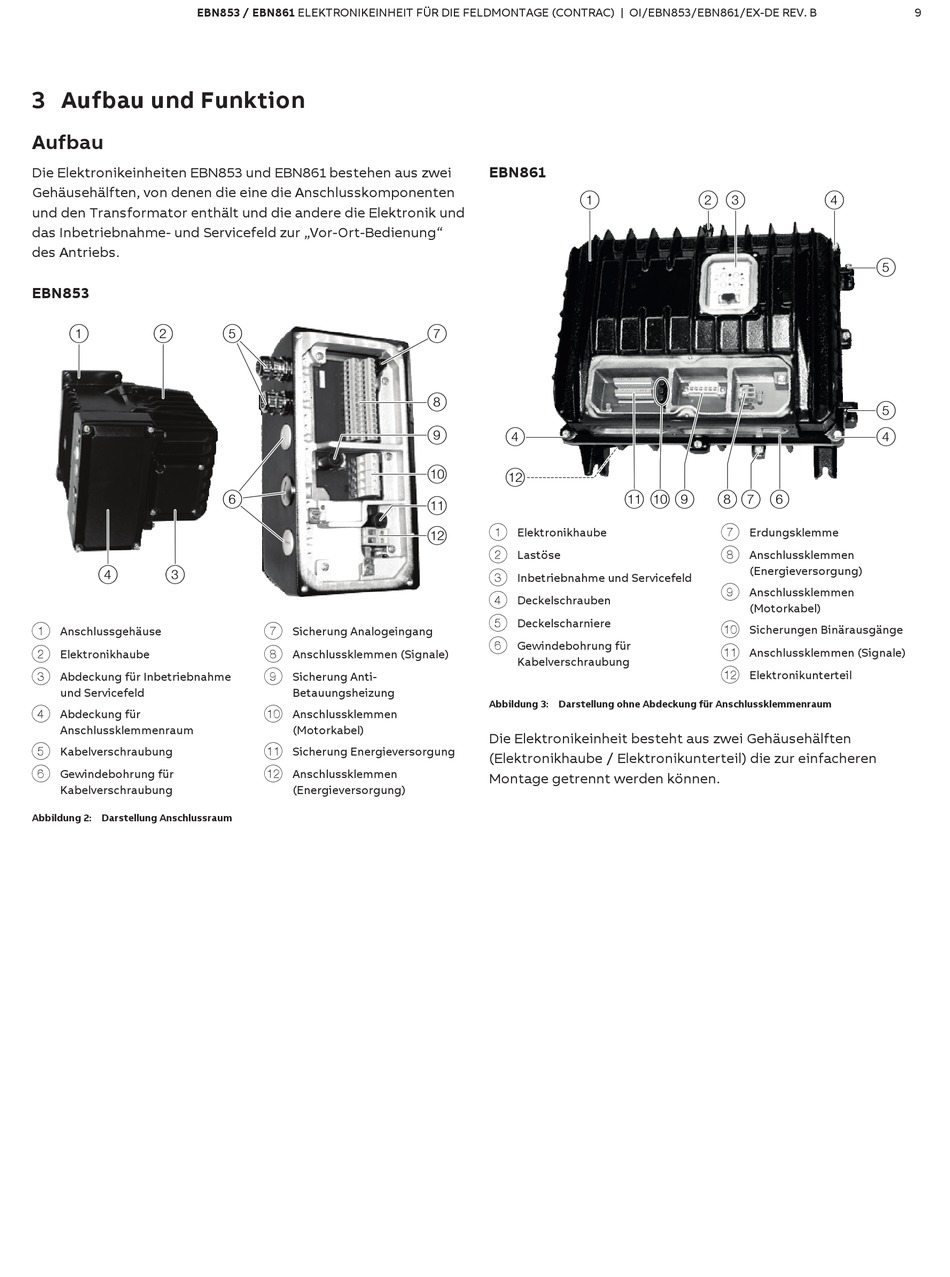

Aufbau

Die Elektronikeinheiten EBN853 und EBN861 bestehen aus zwei
Gehäusehälften, von denen die eine die Anschlusskomponenten
und den Transformator enthält und die andere die Elektronik und
das Inbetriebnahme- und Servicefeld zur „Vor-Ort-Bedienung"
des Antriebs.

EBN853

1 2
4 3
1 Anschlussgehäuse
2 Elektronikhaube
3 Abdeckung für Inbetriebnahme
und Servicefeld
4 Abdeckung für
Anschlussklemmenraum
5 Kabelverschraubung
6 Gewindebohrung für
Kabelverschraubung
Abbildung 2: Darstellung Anschlussraum
5
6
7 Sicherung Analogeingang
8 Anschlussklemmen (Signale)
9 Sicherung Anti-
Betauungsheizung
0 Anschlussklemmen
(Motorkabel)
k Sicherung Energieversorgung
l Anschlussklemmen
(Energieversorgung)

EBN861

1
7
8
9
4
j
l
k
1 Elektronikhaube
l
2 Lastöse
3 Inbetriebnahme und Servicefeld
4 Deckelschrauben
M10352
5 Deckelscharniere
6 Gewindebohrung für
Kabelverschraubung
Abbildung 3: Darstellung ohne Abdeckung für Anschlussklemmenraum
Die Elektronikeinheit besteht aus zwei Gehäusehälften
(Elektronikhaube / Elektronikunterteil) die zur einfacheren
Montage getrennt werden können.
2 3
k j 9 8 7 6
7 Erdungsklemme
8 Anschlussklemmen
(Energieversorgung)
9 Anschlussklemmen
(Motorkabel)
0 Sicherungen Binärausgänge
k Anschlussklemmen (Signale)
l Elektronikunterteil
9
4
5
5
4
M10458
