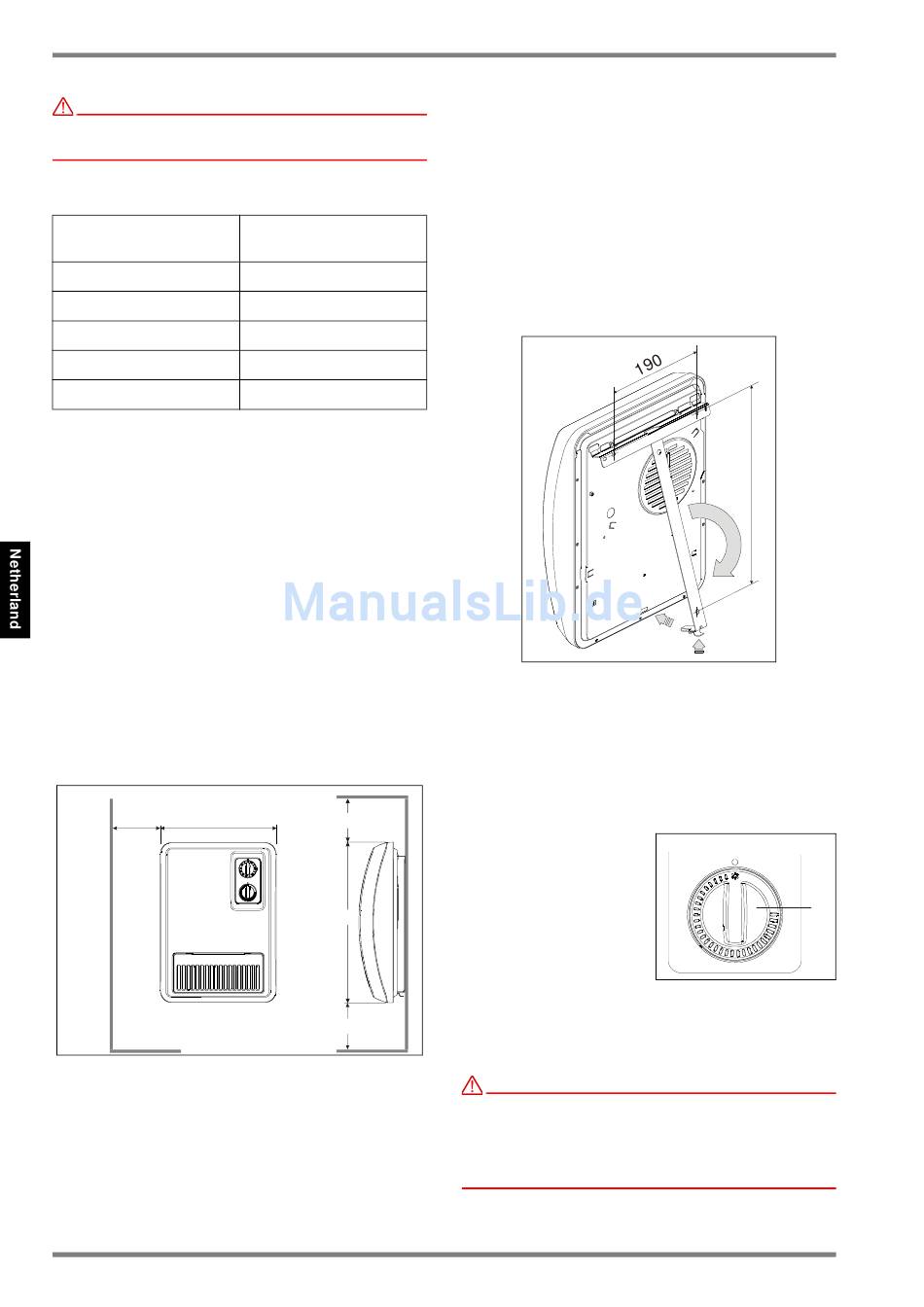

EF 12/20, EF 12/20 TI, EF 12/20 TID, EF 12/10
ATTENTION!
De aansluitingsleiding niet over het toestel
leggen.

2. Technische gegevens

Verwarmingsvermogen
Netspanning
Beschermingsaard
Beschermingsklasse
Afmetingen (B x H x D)
Gewicht

3. Plaatsing, montage

Het verwarmingstoestel mag uitsluitend zoals weerge-
geven aan een verticale muur gemonteerd en gebruikt
worden.
Montage onder een stopcontact is niet toegestaan.
De stekker van het apparaat dient na montage toegan-
kelijk te zijn.
Bovendien dient ook aan de voorkant van het toestel
een afstand van ten minste 750 mm ten opzichte van
licht ontvlambare voorwerpen
worden, zoals bijvoorbeeld ten opzichte van gordijnen,
handdoeken of niet-hittebestendige kunststoffen.
Het toestel wordt met 3 schroeven aan de muur vast-
gemaakt. Het plastic zakje bevat schroeven en
pluggen.
Minimumafstanden aanhouden! Afmetingen in mm.
250 300
NL-18
EF 12/20, TI, TID: 2000 W
EF 12/10: 1000 W
1/N/PE~, 230 V, 50 Hz
IP24, IP20 (EF 12/20 TID)
I (met aardleiding)
300 x 405 x 120 mm
3,25 kg
aangehouden te
280
405
250
EF_12_20_nl · 12/14/B

3.1 Montage

•
de wandhouder aan de onderkant ontgrendelen (A)
en het toestel wegnemen.
•
Montagegaten voor de wandhouder boren en de
pluggen erin drukken.
•
De wandhouder in de juiste positie plaatsen en aan
de muur vastschroeven.
•
Het apparaat in de wandhouder plaatsen.
•
Het verwarmingstoestel naar beneden zwenken en
vastklikken (B).

4. Elektrische aansluiting

De op het typeplaatje aangegeven spanning en fre-
quentie moet met de netspanning overeenstemmen.
Het verwarmingstoestel niet met behulp van een ex-
terne schakelinrichting bedienen. Dit zou een onop-
zettelijke reset van de temperatuurbegrenzer kunnen
veroorzaken.

5. Verwarmingsmodus

5.1 Alle modellen

De kamertemperatuur
wordt via de traploos in-
stelbare thermostaat (A)
geregeld. Indien de draai-
knop op de kleinste instel-
ling helemaal naar rechts
of links ingesteld wordt (zie afbeelding) schakelt de
thermostaat bij ca. 5 °C omgevingstemperatuur het
verwarmingsapparaat in.
ATTENTION!
Afhankelijk van de afmetingen van de ruimte, de
warmtebehoefte en de thermostaatinstelling kunnen
ruimtes bij onopzettelijke verwarming oververhit raken.
Dit kan tot gevaar leiden voor personen die niet in staat
zijn de ruimte bij een te hoge temperatuur te verlaten.
308
B
A
A
