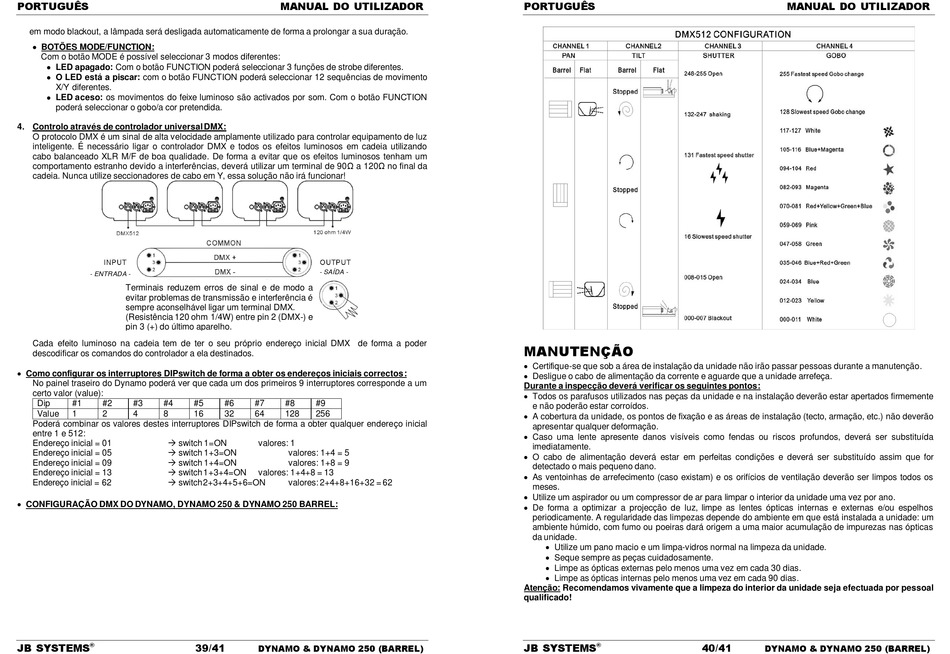

PORTUGUÊS
em modo blackout, a lâmpada será desligada automaticamente de forma a prolongar a sua duração.
 BOTÕES MODE/FUNCTION:
Com o botão MODE é possível seleccionar 3 modos diferentes:
 LED apagado: Com o botão FUNCTION poderá seleccionar 3 funções de strobe diferentes.
 O LED está a piscar: com o botão FUNCTION poderá seleccionar 12 sequências de movimento
X/Y diferentes.
 LED aceso: os movimentos do feixe luminoso são activados por som. Com o botão FUNCTION
poderá seleccionar o gobo/a cor pretendida.
4. Controlo através de controlador universal DMX:
O protocolo DMX é um sinal de alta velocidade amplamente utilizado para controlar equipamento de luz
inteligente. É necessário ligar o controlador DMX e todos os efeitos luminosos em cadeia utilizando
cabo balanceado XLR M/F de boa qualidade. De forma a evitar que os efeitos luminosos tenham um
comportamento estranho devido a interferências, deverá utilizar um terminal de 90Ω a 120Ω no final da
cadeia. Nunca utilize seccionadores de cabo em Y, essa solução não irá funcionar!
- ENTRADA -
Terminais reduzem erros de sinal e de modo a
evitar problemas de transmissão e interferência é
sempre aconselhável ligar um terminal DMX.
(Resistência 120 ohm 1/4W) entre pin 2 (DMX-) e
pin 3 (+) do último aparelho.
Cada efeito luminoso na cadeia tem de ter o seu próprio endereço inicial DMX de forma a poder
descodificar os comandos do controlador a ela destinados.
 Como configurar os interruptores DIPswitch de forma a obter os endereços iniciais correctos :
No painel traseiro do Dynamo poderá ver que cada um dos primeiros 9 interruptores corresponde a um
certo valor (value):
Dip #1 #2 #3 #4 #5
Value 1 2 4 8 16
Poderá combinar os valores destes interruptores DIPswitch de forma a obter qualquer endereço inicial
entre 1 e 512:
 switch 1=ON
Endereço inicial = 01
 switch 1+3=ON
Endereço inicial = 05
 switch 1+4=ON
Endereço inicial = 09
 switch 1+3+4=ON
Endereço inicial = 13
 switch2+3+4+5+6=ON
Endereço inicial = 62
 CONFIGURAÇÃO DMX DO DYNAMO, DYNAMO 250 & DYNAMO 250 BARREL:
JB SYSTEMS 39/41
®
MANUAL DO UTILIZADOR
- SAÍDA -
#6 #7 #8 #9
32 64 128 256
valores: 1
valores: 1+4 = 5
valores: 1+8 = 9
valores: 1+4+8 = 13
valores: 2+4+8+16+32 = 62
DYNAMO & DYNAMO 250 (BARREL)
PORTUGUÊS
MANUTENÇÃO
 Certifique-se que sob a área de instalação da unidade não irão passar pessoas durante a manutenção.
 Desligue o cabo de alimentação da corrente e aguarde que a unidade arrefeça.
Durante a inspecção deverá verificar os seguintes pontos:
 Todos os parafusos utilizados nas peças da unidade e na instalação deverão estar apertados firmemente
e não poderão estar corroídos.
 A cobertura da unidade, os pontos de fixação e as áreas de instalação (tecto, armação, etc.) não deverão
apresentar qualquer deformação.
 Caso uma lente apresente danos visíveis como fendas ou riscos profundos, deverá ser substituída
imediatamente.
 O cabo de alimentação deverá estar em perfeitas condições e deverá ser substituído assim que for
detectado o mais pequeno dano.
 As ventoinhas de arrefecimento (caso existam) e os orifícios de ventilação deverão ser limpos todos os
meses.
 Utilize um aspirador ou um compressor de ar para limpar o interior da unidade uma vez por ano.
 De forma a optimizar a projecção de luz, limpe as lentes ópticas internas e externas e/ou espelhos
periodicamente. A regularidade das limpezas depende do ambiente em que está instalada a unidade: um
ambiente húmido, com fumo ou poeiras dará origem a uma maior acumulação de impurezas nas ópticas
da unidade.
 Utilize um pano macio e um limpa-vidros normal na limpeza da unidade.
 Seque sempre as peças cuidadosamente.
 Limpe as ópticas externas pelo menos uma vez em cada 30 dias.
 Limpe as ópticas internas pelo menos uma vez em cada 90 dias.
Atenção: Recomendamos vivamente que a limpeza do interior da unidade seja efectuada por pessoal
qualificado!
JB SYSTEMS 40/41
®
MANUAL DO UTILIZADOR
DYNAMO & DYNAMO 250 (BARREL)
