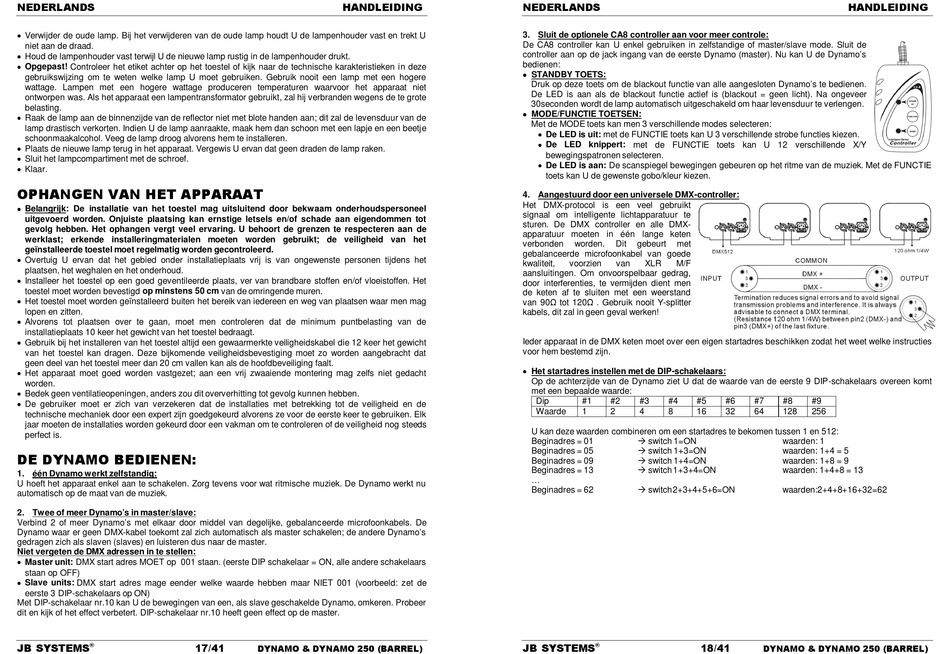

NEDERLANDS
 Verwijder de oude lamp. Bij het verwijderen van de oude lamp houdt U de lampenhouder vast en trekt U
niet aan de draad.
 Houd de lampenhouder vast terwijl U de nieuwe lamp rustig in de lampenhouder drukt.
 Opgepast! Controleer het etiket achter op het toestel of kijk naar de technische karakteristieken in deze
gebruikswijzing om te weten welke lamp U moet gebruiken. Gebruik nooit een lamp met een hogere
wattage. Lampen met een hogere wattage produceren temperaturen waarvoor het apparaat niet
ontworpen was. Als het apparaat een lampentransformator gebruikt, zal hij verbranden wegens de te grote
belasting.
 Raak de lamp aan de binnenzijde van de reflector niet met blote handen aan; dit zal de levensduur van de
lamp drastisch verkorten. Indien U de lamp aanraakte, maak hem dan schoon met een lapje en een beetje
schoonmaakalcohol. Veeg de lamp droog alvorens hem te installeren.
 Plaats de nieuwe lamp terug in het apparaat. Vergewis U ervan dat geen draden de lamp raken.
 Sluit het lampcompartiment met de schroef.
 Klaar.
OPHANGEN VAN HET APPARAAT
 Belangrijk: De installatie van het toestel mag uitsluitend door bekwaam onderhoudspersoneel
uitgevoerd worden. Onjuiste plaatsing kan ernstige letsels en/of schade aan eigendommen tot
gevolg hebben. Het ophangen vergt veel ervaring. U behoort de grenzen te respecteren aan de
werklast; erkende installeringmaterialen moeten worden gebruikt; de veiligheid van het
geïnstalleerde toestel moet regelmatig worden gecontroleerd.
 Overtuig U ervan dat het gebied onder installatieplaats vrij is van ongewenste personen tijdens het
plaatsen, het weghalen en het onderhoud.
 Installeer het toestel op een goed geventileerde plaats, ver van brandbare stoffen en/of vloeistoffen. Het
toestel moet worden bevestigd op minstens 50 cm van de omringende muren.
 Het toestel moet worden geïnstalleerd buiten het bereik van iedereen en weg van plaatsen waar men mag
lopen en zitten.
 Alvorens tot plaatsen over te gaan, moet men controleren dat de minimum puntbelasting van de
installatieplaats 10 keer het gewicht van het toestel bedraagt.
 Gebruik bij het installeren van het toestel altijd een gewaarmerkte veiligheidskabel die 12 keer het gewicht
van het toestel kan dragen. Deze bijkomende veiligheidsbevestiging moet zo worden aangebracht dat
geen deel van het toestel meer dan 20 cm vallen kan als de hoofdbeveiliging faalt.
 Het apparaat moet goed worden vastgezet; aan een vrij zwaaiende montering mag zelfs niet gedacht
worden.
 Bedek geen ventilatieopeningen, anders zou dit oververhitting tot gevolg kunnen hebben.
 De gebruiker moet er zich van verzekeren dat de installaties met betrekking tot de veiligheid en de
technische mechaniek door een expert zijn goedgekeurd alvorens ze voor de eerste keer te gebruiken. Elk
jaar moeten de installaties worden gekeurd door een vakman om te controleren of de veiligheid nog steeds
perfect is.
DE DYNAMO BEDIENEN:
1. één Dynamo werkt zelfstandig:
U hoeft het apparaat enkel aan te schakelen. Zorg tevens voor wat ritmische muziek. De Dynamo werkt nu
automatisch op de maat van de muziek.
2. Twee of meer Dynamo's in master/slave:
Verbind 2 of meer Dynamo's met elkaar door middel van degelijke, gebalanceerde microfoonkabels. De
Dynamo waar er geen DMX-kabel toekomt zal zich automatisch als master schakelen; de andere Dynamo's
gedragen zich als slaven (slaves) en luisteren dus naar de master.
Niet vergeten de DMX adressen in te stellen:
 Master unit: DMX start adres MOET op 001 staan. (eerste DIP schakelaar = ON, alle andere schakelaars
staan op OFF)
 Slave units: DMX start adres mage eender welke waarde hebben maar NIET 001 (voorbeeld: zet de
eerste 3 DIP-schakelaars op ON)
Met DIP-schakelaar nr.10 kan U de bewegingen van een, als slave geschakelde Dynamo, omkeren. Probeer
dit en kijk of het effect verbetert. DIP-schakelaar nr.10 heeft geen effect op de master.
JB SYSTEMS 17/41
®
HANDLEIDING
DYNAMO & DYNAMO 250 (BARREL)
NEDERLANDS
3. Sluit de optionele CA8 controller aan voor meer controle:
De CA8 controller kan U enkel gebruiken in zelfstandige of master/slave mode. Sluit de
controller aan op de jack ingang van de eerste Dynamo (master). Nu kan U de Dynamo's
bedienen:
 STANDBY TOETS:
Druk op deze toets om de blackout functie van alle aangesloten Dynamo's te bedienen.
De LED is aan als de blackout functie actief is (blackout = geen licht). Na ongeveer
30seconden wordt de lamp automatisch uitgeschakeld om haar levensduur te verlengen.
 MODE/FUNCTIE TOETSEN:
Met de MODE toets kan men 3 verschillende modes selecteren:
 De LED is uit: met de FUNCTIE toets kan U 3 verschillende strobe functies kiezen.
 De LED knippert: met de FUNCTIE toets kan U 12 verschillende X/Y
bewegingspatronen selecteren.
 De LED is aan: De scanspiegel bewegingen gebeuren op het ritme van de muziek. Met de FUNCTIE
toets kan U de gewenste gobo/kleur kiezen.
4. Aangestuurd door een universele DMX-controller:
Het DMX-protocol is een veel gebruikt
signaal om intelligente lichtapparatuur te
sturen. De DMX controller en alle DMX-
apparatuur moeten in één lange keten
verbonden worden. Dit gebeurt met
gebalanceerde microfoonkabel van goede
kwaliteit, voorzien van XLR M/F
aansluitingen. Om onvoorspelbaar gedrag,
door interferenties, te vermijden dient men
de keten af te sluiten met een weerstand
van 90Ω tot 120Ω . Gebruik nooit Y-splitter
kabels, dit zal in geen geval werken!
Ieder apparaat in de DMX keten moet over een eigen startadres beschikken zodat het weet welke instructies
voor hem bestemd zijn.
 Het startadres instellen met de DIP-schakelaars:
Op de achterzijde van de Dynamo ziet U dat de waarde van de eerste 9 DIP-schakelaars overeen komt
met een bepaalde waarde:
Dip #1 #2 #3 #4 #5
Waarde 1 2 4 8 16
U kan deze waarden combineren om een startadres te bekomen tussen 1 en 512:
 switch 1=ON
Beginadres = 01
 switch 1+3=ON
Beginadres = 05
 switch 1+4=ON
Beginadres = 09
 switch 1+3+4=ON
Beginadres = 13
...
 switch2+3+4+5+6=ON
Beginadres = 62
JB SYSTEMS 18/41
®
HANDLEIDING
#6 #7 #8 #9
32 64 128 256
waarden: 1
waarden: 1+4 = 5
waarden: 1+8 = 9
waarden: 1+4+8 = 13
waarden:2+4+8+16+32=62
DYNAMO & DYNAMO 250 (BARREL)
