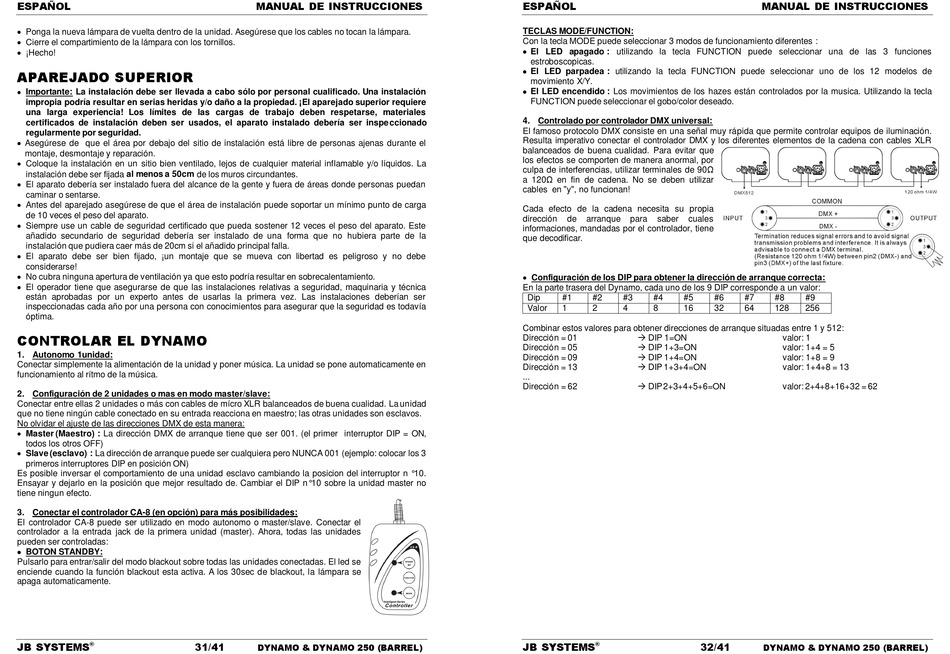

ESPAÑOL
 Ponga la nueva lámpara de vuelta dentro de la unidad. Asegúrese que los cables no tocan la lámpara.
 Cierre el compartimiento de la lámpara con los tornillos.
 ¡Hecho!
APAREJADO SUPERIOR
 Importante: La instalación debe ser llevada a cabo sólo por personal cualificado. Una instalación
impropia podría resultar en serias heridas y/o daño a la propiedad. ¡El aparejado superior requiere
una larga experiencia! Los límites de las cargas de trabajo deben respetarse, materiales
certificados de instalación deben ser usados, el aparato instalado debería ser inspeccionado
regularmente por seguridad.
 Asegúrese de que el área por debajo del sitio de instalación está libre de personas ajenas durante el
montaje, desmontaje y reparación.
 Coloque la instalación en un sitio bien ventilado, lejos de cualquier material inflamable y/o líquidos. La
instalación debe ser fijada al menos a 50cm de los muros circundantes.
 El aparato debería ser instalado fuera del alcance de la gente y fuera de áreas donde personas puedan
caminar o sentarse.
 Antes del aparejado asegúrese de que el área de instalación puede soportar un mínimo punto de carga
de 10 veces el peso del aparato.
 Siempre use un cable de seguridad certificado que pueda sostener 12 veces el peso del aparato. Este
añadido secundario de seguridad debería ser instalado de una forma que no hubiera parte de la
instalación que pudiera caer más de 20cm si el añadido principal falla.
 El aparato debe ser bien fijado, ¡un montaje que se mueva con libertad es peligroso y no debe
considerarse!
 No cubra ninguna apertura de ventilación ya que esto podría resultar en sobrecalentamiento.
 El operador tiene que asegurarse de que las instalaciones relativas a seguridad, maquinaria y técnica
están aprobadas por un experto antes de usarlas la primera vez. Las instalaciones deberían ser
inspeccionadas cada año por una persona con conocimientos para asegurar que la seguridad es todavía
óptima.
CONTROLAR EL DYNAMO
1. Autonomo 1unidad:
Conectar simplemente la alimentación de la unidad y poner música. La unidad se pone automaticamente en
funcionamiento al rítmo de la música.
2. Configuración de 2 unidades o mas en modo master/slave:
Conectar entre ellas 2 unidades o más con cables de mícro XLR balanceados de buena cualidad. La unidad
que no tiene ningún cable conectado en su entrada reacciona en maestro; las otras unidades son esclavos.
No olvidar el ajuste de las direcciones DMX de esta manera:
 Master (Maestro) : La dirección DMX de arranque tiene que ser 001. (el primer interruptor DIP = ON,
todos los otros OFF)
 Slave (esclavo) : La dirección de arranque puede ser cualquiera pero NUNCA 001 (ejemplo: colocar los 3
primeros interruptores DIP en posición ON)
Es posible inversar el comportamiento de una unidad esclavo cambiando la posicion del interruptor n °10.
Ensayar y dejarlo en la posición que mejor resultado de. Cambiar el DIP n°10 sobre la unidad master no
tiene ningun efecto.
3. Conectar el controlador CA-8 (en opción) para más posibilidades:
El controlador CA-8 puede ser utilizado en modo autonomo o master/slave. Conectar el
controlador a la entrada jack de la primera unidad (master). Ahora, todas las unidades
pueden ser controladas:
 BOTON STANDBY:
Pulsarlo para entrar/salir del modo blackout sobre todas las unidades conectadas. El led se
enciende cuando la función blackout esta activa. A los 30sec de blackout, la lámpara se
apaga automaticamente.
JB SYSTEMS 31/41
®
MANUAL DE INSTRUCCIONES
DYNAMO & DYNAMO 250 (BARREL)
ESPAÑOL
TECLAS MODE/FUNCTION:
Con la tecla MODE puede seleccionar 3 modos de funcionamiento diferentes :
 El LED apagado : utilizando la tecla FUNCTION puede seleccionar una de las 3 funciones
estroboscopicas.
 El LED parpadea : utilizando la tecla FUNCTION puede seleccionar uno de los 12 modelos de
movimiento X/Y.
 El LED encendido : Los movimientos de los hazes están controlados por la musica. Utilizando la tecla
FUNCTION puede seleccionar el gobo/color deseado.
4. Controlado por controlador DMX universal:
El famoso protocolo DMX consiste en una señal muy rápida que permite controlar equipos de iluminación.
Resulta imperativo conectar el controlador DMX y los diferentes elementos de la cadena con cables XLR
balanceados de buena cualidad. Para evitar que
los efectos se comporten de manera anormal, por
culpa de interferencias, utilizar terminales de 90Ω
a 120Ω en fin de cadena. No se deben utilizar
cables en "y", no funcionan!
Cada efecto de la cadena necesita su propia
dirección de arranque para saber cuales
informaciones, mandadas por el controlador, tiene
que decodificar.
 Configuración de los DIP para obtener la dirección de arranque correcta:
En la parte trasera del Dynamo, cada uno de los 9 DIP corresponde a un valor:
Dip #1 #2 #3 #4 #5
Valor 1 2 4 8 16
Combinar estos valores para obtener direcciones de arranque situadas entre 1 y 512:
 DIP 1=ON
Dirección = 01
 DIP 1+3=ON
Dirección = 05
 DIP 1+4=ON
Dirección = 09
 DIP 1+3+4=ON
Dirección = 13
...
 DIP2+3+4+5+6=ON
Dirección = 62
JB SYSTEMS 32/41
®
MANUAL DE INSTRUCCIONES
#6 #7 #8 #9
32 64 128 256
valor: 1
valor: 1+4 = 5
valor: 1+8 = 9
valor: 1+4+8 = 13
valor: 2+4+8+16+32 = 62
DYNAMO & DYNAMO 250 (BARREL)
