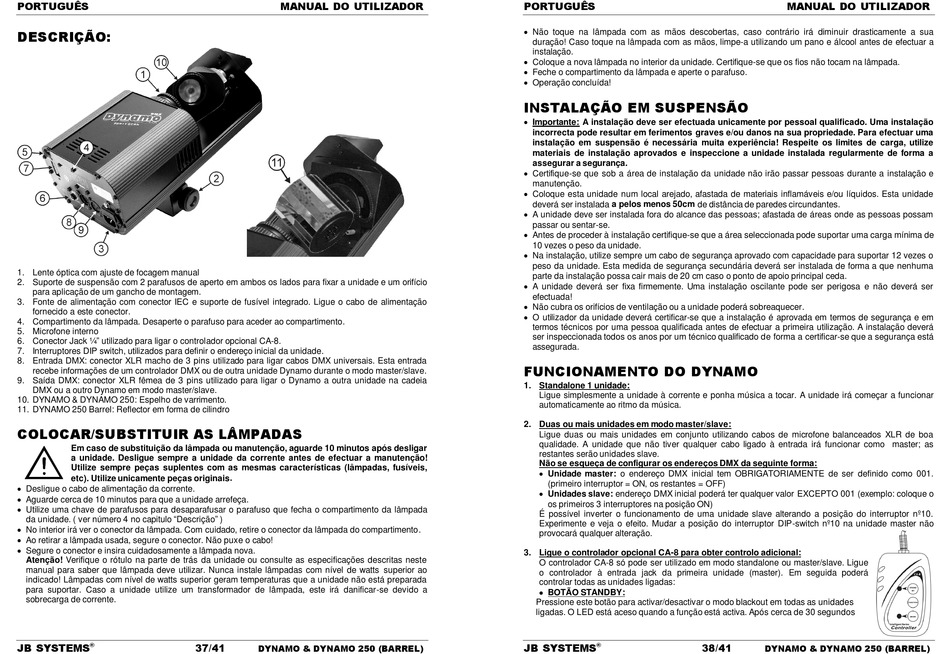

JB Systems Light Dynamo Bedienungsanleitung Seite 21

PORTUGUÊS
DESCRIÇÃO:
1. Lente óptica com ajuste de focagem manual
2. Suporte de suspensão com 2 parafusos de aperto em ambos os lados para fixar a unidade e um orifício
para aplicação de um gancho de montagem.
3. Fonte de alimentação com conector IEC e suporte de fusível integrado. Ligue o cabo de alimentação
fornecido a este conector.
4. Compartimento da lâmpada. Desaperte o parafuso para aceder ao compartimento.
5. Microfone interno
6. Conector Jack ¼" utilizado para ligar o controlador opcional CA-8.
7. Interruptores DIP switch, utilizados para definir o endereço inicial da unidade.
8. Entrada DMX: conector XLR macho de 3 pins utilizado para ligar cabos DMX universais. Esta entrada
recebe informações de um controlador DMX ou de outra unidade Dynamo durante o modo master/slave.
9. Saída DMX: conector XLR fêmea de 3 pins utilizado para ligar o Dynamo a outra unidade na cadeia
DMX ou a outro Dynamo em modo master/slave.
10. DYNAMO & DYNAMO 250: Espelho de varrimento.
11. DYNAMO 250 Barrel: Reflector em forma de cilindro
COLOCAR/SUBSTITUIR AS LÂMPADAS
Em caso de substituição da lâmpada ou manutenção, aguarde 10 minutos após desligar
a unidade. Desligue sempre a unidade da corrente antes de efectuar a manutenção!
Utilize sempre peças suplentes com as mesmas características (lâmpadas, fusíveis,
etc). Utilize unicamente peças originais .
 Desligue o cabo de alimentação da corrente.
 Aguarde cerca de 10 minutos para que a unidade arrefeça.
 Utilize uma chave de parafusos para desaparafusar o parafuso que fecha o compartimento da lâmpada
da unidade. ( ver número 4 no capitulo "Descrição" )
 No interior irá ver o conector da lâmpada. Com cuidado, retire o conector da lâmpada do compartimento.
 Ao retirar a lâmpada usada, segure o conector. Não puxe o cabo!
 Segure o conector e insira cuidadosamente a lâmpada nova.
Atenção! Verifique o rótulo na parte de trás da unidade ou consulte as especificações descritas neste
manual para saber que lâmpada deve utilizar. Nunca instale lâmpadas com nível de watts superior ao
indicado! Lâmpadas com nível de watts superior geram temperaturas que a unidade não está preparada
para suportar. Caso a unidade utilize um transformador de lâmpada, este irá danificar-se devido a
sobrecarga de corrente.
JB SYSTEMS 37/41
®
MANUAL DO UTILIZADOR
DYNAMO & DYNAMO 250 (BARREL)
PORTUGUÊS
 Não toque na lâmpada com as mãos descobertas, caso contrário irá diminuir drasticamente a sua
duração! Caso toque na lâmpada com as mãos, limpe-a utilizando um pano e álcool antes de efectuar a
instalação.
 Coloque a nova lâmpada no interior da unidade. Certifique-se que os fios não tocam na lâmpada.
 Feche o compartimento da lâmpada e aperte o parafuso.
 Operação concluída!
INSTALAÇÃO EM SUSPENSÃO
 Importante: A instalação deve ser efectuada unicamente por pessoal qualificado. Uma instalação
incorrecta pode resultar em ferimentos graves e/ou danos na sua propriedade. Para efectuar uma
instalação em suspensão é necessária muita experiência! Respeite os limites de carga, utilize
materiais de instalação aprovados e inspeccione a unidade instalada regularmente de forma a
assegurar a segurança.
 Certifique-se que sob a área de instalação da unidade não irão passar pessoas durante a instalação e
manutenção.
 Coloque esta unidade num local arejado, afastada de materiais inflamáveis e/ou líquidos. Esta unidade
deverá ser instalada a pelos menos 50cm de distância de paredes circundantes.
 A unidade deve ser instalada fora do alcance das pessoas; afastada de áreas onde as pessoas possam
passar ou sentar-se.
 Antes de proceder à instalação certifique-se que a área seleccionada pode suportar uma carga mínima de
10 vezes o peso da unidade.
 Na instalação, utilize sempre um cabo de segurança aprovado com capacidade para suportar 12 vezes o
peso da unidade. Esta medida de segurança secundária deverá ser instalada de forma a que nenhuma
parte da instalação possa cair mais de 20 cm caso o ponto de apoio principal ceda.
 A unidade deverá ser fixa firmemente. Uma instalação oscilante pode ser perigosa e não deverá ser
efectuada!
 Não cubra os orifícios de ventilação ou a unidade poderá sobreaquecer.
 O utilizador da unidade deverá certificar-se que a instalação é aprovada em termos de segurança e em
termos técnicos por uma pessoa qualificada antes de efectuar a primeira utilização. A instalação deverá
ser inspeccionada todos os anos por um técnico qualificado de forma a certificar-se que a segurança está
assegurada.
FUNCIONAMENTO DO DYNAMO
1. Standalone 1 unidade:
Ligue simplesmente a unidade à corrente e ponha música a tocar. A unidade irá começar a funcionar
automaticamente ao ritmo da música.
2. Duas ou mais unidades em modo master/slave:
Ligue duas ou mais unidades em conjunto utilizando cabos de microfone balanceados XLR de boa
qualidade. A unidade que não tiver qualquer cabo ligado à entrada irá funcionar como master; as
restantes serão unidades slave.
Não se esqueça de configurar os endereços DMX da seguinte forma:
 Unidade master: o endereço DMX inicial tem OBRIGATORIAMENTE de ser definido como 001.
(primeiro interruptor = ON, os restantes = OFF)
 Unidades slave: endereço DMX inicial poderá ter qualquer valor EXCEPTO 001 (exemplo: coloque o
os primeiros 3 interruptores na posição ON)
É possível inverter o funcionamento de uma unidade slave alterando a posição do interruptor nº10.
Experimente e veja o efeito. Mudar a posição do interruptor DIP-switch nº10 na unidade master não
provocará qualquer alteração.
3. Ligue o controlador opcional CA-8 para obter controlo adicional:
O controlador CA-8 só pode ser utilizado em modo standalone ou master/slave. Ligue
o controlador à entrada jack da primeira unidade (master). Em seguida poderá
controlar todas as unidades ligadas:
 BOTÃO STANDBY:
Pressione este botão para activar/desactivar o modo blackout em todas as unidades
ligadas. O LED está aceso quando a função está activa. Após cerca de 30 segundos
