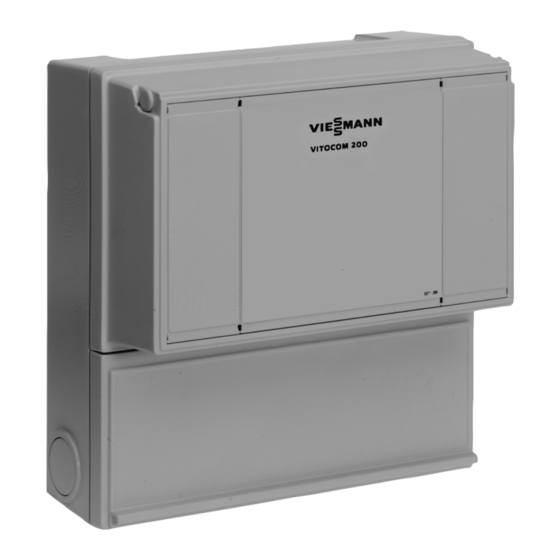

Viessmann Vitocom 200 Typ GLT Montage Und Inbetriebnahme
Vorschau ausblenden
Andere Handbücher für Vitocom 200 Typ GLT:
- Planungsanleitung (80 Seiten) ,
- Montage und inbetriebnahme (16 Seiten) ,
- Montage und inbetriebnahme (16 Seiten)
Verwandte Anleitungen für Viessmann Vitocom 200 Typ GLT
Inhaltszusammenfassung für Viessmann Vitocom 200 Typ GLT
- Seite 1 Montage und Inbetriebnahme Vitocom 200 Typ GLT Viessmann Kommunikations Schnittstelle Best. Nr. 7450 538 Vitocom 200 5481 934 7/99 Ablagehinweis: Servicemappe...
-
Seite 2: Inhaltsverzeichnis
..........3.5 Anschluß an die Regelungen über Viessmann 2 Draht BUS . -
Seite 3: Sicherheit
Datenpunkte werden über den baren Datenpunkten. Viessmann 2 Draht BUS zur Vitocom 200 übertragen. Vitocom 200 stellt die Daten der Rege lungen über die RS 232 Schnittstelle für GLT bzw. DDC Anlagen zur Verfügung. Anschluß nur möglich mit Erweiterungsmodul Viessmann 2-Draht-BUS. - Seite 4 E Viessmann Produkte H Netzanschluß, 230 V 50 Hz B GLT Leitstellenrechner F Anschlußleitung mit Sub D Stecker K Viessmann 2 Draht BUS C Kommunikationsmodul des Leit (Schnittstelle RS 232) L Vitotronic, Vitodens, Vitopend oder technik Herstellers Dekamatik System Hinweis! Eine aktuelle Übersicht aufschaltbarer...
-
Seite 5: Technische Angaben
2.2 Technische Angaben 2.2 Technische Angaben Abmessungen der Vitocom 200 A Montageplatte Abb. 1 Abmessungen der Vitocom 200 Technische Daten Nennspannung: 230 V Nennfrequenz: 50 Hz Nennstrom: 30 mA Leistungsaufnahme: 10 W Schutzklasse: Schutzart: IP 20 gemäß EN 60529, durch Aufbau/Einbau zu gewährleisten Wirkungsweise: Typ 1B gemäß... -
Seite 6: Anschlußraum Öffnen/Schließen
3.1 Anbau der Vitocom 200 3.2 Anschlußraum öffnen/schließen 3.1 Anbau der Vitocom 200 1. Zwei Blechschrauben B 3,9 x 13 von hinten in die Vitocom 200 weit einschrauben, daß später die Montageplatte noch untergescho ben werden kann. 2. Montageplatte mit drei Schrau an der Wand befestigen. -
Seite 7: Übersicht Der Elektrischen Anschlüsse
C Anschlußleitung mit Sub D Stecker Farbkennzeichnung nach DIN/IEC 757 (Anschlußleitung mit Eurostecker) (Schnittstelle RS 232) braun B Viessmann 2 Draht BUS blau (Anschluß an die Regelungen) Abb. 4 Elektrische Anschlüsse der Vitocom 200 3.4 Anschluß an Gebäude-Leitsystem oder DDC System Die Anschlußleitung mit Sub D Stecker... -
Seite 8: Anschluß An Die Regelungen Über Viessmann 2 Draht Bus
3.5 Anschluß an die Regelungen 3.5 Anschluß an die Regelungen über Viessmann 2 Draht BUS Anschluß an Vitocom 200 Verlegeabstand Vitocom 200 Regelung bis 5 m Bei der Festlegung des Montageortes die Leitungslängen beachten. Der Montageort sollte in der Nähe des Kommunikationsmoduls des Leittech nik Herstellers sein, da eine Verlänge... -
Seite 9: H Anschluß An Vitotronic 300 Und Dekamatik
Anschlußleitung (Best.-Nr. 7450 061) in Buchse X7 im Anschluß Abb. 8 raum 1 der Vitocom 200 einstek Verbindungsleitung aVA (Viessmann 2 Draht BUS) an Vitocom 200 anschließen ken; hierbei auf richtige Lage der seitlich angebrachten Führungsnase achten. 6. Zugentlastungsschraube 2 festdre hen. - Seite 10 1. Steckverbinder X5 in der Anschlußbox der Anschlußleitung (Best.-Nr. 7450 061) wie in Abb. 11 dargestellt anschließen. 2. Leitung zugentlasten. Anschluß siehe auch Montageanlei tung Erweiterungsmodul Viessmann 2-Draht-BUS. A zur Vitocom 200 B Anschlußleitung (Best.-Nr. 7450 061) C zum Vitodens bzw. Vitopend Abb.
-
Seite 11: Netzanschluß
3.6 Netzanschluß 3.6 Netzanschluß Allgemeines zum Netzanschluß Für den Netzanschluß der Vitocom 200 Die Anschlußvariante muß abhängig Hinweis! stehen verschiedene Anschlußvarian von der Heizungsanlage und der Bei Austausch der Netzanschlußleitung ten zur Verfügung. Diese Anschluß gewünschten Überwachungsfunktion siehe Einzelteilliste. varianten wirken sich speziell auf das gewählt werden. -
Seite 12: H Anschluß Der Vitocom 200 Vor Dem Hauptschalter
Leitsystem bzw. DDC System, gegebe reit. nenfalls noch anlagenspezifische Daten festgelegt werden. Die Festlegung dieser Daten erfolgt über das Viessmann Software Modul Vitosoft 200, ab Version 3.0 oder über das Gebäude Leitsystem bzw. DDC System. Eine Änderung muß mit den Herstellern der Gebäude Leitsysteme bzw. -
Seite 13: Vitocom 200 Konfigurieren
5. Vitosoft 200 starten, das Hauptpro modul des Leittechnik Herstellers D Laptop(PC) mit Vitosoft 200 gramm Vitosoft 200 erscheint. B Verbindungsleitung (Viessmann 2 Draht BUS) Vitosoft 200 ermittelt zunächst die Anlagenkonfiguration, die zum korrek Abb. 14 ten Aufbau der Menüs erforderlich ist. -
Seite 14: Datenpunkte Konfigurieren
4.2 Datenpunkte konfigurieren 4.2 Datenpunkte konfigurieren Über den Viessmann 2 Draht BUS wer den Temperaturen und Regelungspara meter der Heizungsanlage mit Vitotro nic oder Dekamatik bzw. des Vitodens oder Vitopend zur Vitocom 200 über tragen. A Speicher Wassererwärmer D Kesseltemperatursensor B Speichertemperatursensor E Außentemperatursensor... -
Seite 15: H Datenpunkte Der Regelung Einstellen (Z. B. Dekamatik-System)
4.2 Datenpunkte konfigurieren Datenpunkte der Regelung einstellen (z. B. Dekamatik-System) Die nachfolgend aufgeführten Menüs Vitocom konfigurieren [Anlage: Wilfried Born] 14:36 Anlage Funktionen Dateneingabe System Fenster Online zeigen die werkseitig eingestellten Datenpunkte des Dekamatik Systems Datenpunkte konfigurieren in der Vitocom 200. Kessel: Temperatur (IST) »... -
Seite 16: Abnahmeprotokoll Der Vitocom 200
4.2 Datenpunkte konfigurieren 4.3 Abnahmeprotokoll der Vitocom 200 Teilnehmer 4 bis 11: Vitocom konfigurieren [Anlage: Wilfried Born] 14:36 Anlage Funktionen Dateneingabe System Fenster Online Datenpunkte der Dekamatik HK. Die Teilnehmer Nummer entspricht der Datenpunkte konfigurieren Einstellung des Drehschalters der jeweiligen Dekamatik (siehe separate HK A: Vorlauftemperatur (IST) »Dekamatik Teilnehmer: Montageanleitung der jeweiligen Deka... -
Seite 17: Verbindung Zur Regelung Prüfen
5.1 Verbindung zur Regelung prüfen 5.1 Verbindung zur Regelung (Viessmann 2 Draht BUS) prüfen Ist Vitocom 200 konfiguriert, sollte eine Hinweis! Funktionsprüfung des gesamten Sys- Bei Vitotronic 300, Vitodens und Vito tems durchgeführt werden. Über fol pend erfolgt die Überprüfung, ob die... -
Seite 18: H Abfrage Über Das Programm Vitosoft 200
5.1 Verbindung zur Regelung prüfen 5.2 Überwachte Temperaturen und Regelungsparameter anzeigen Abfrage über das Programm Vitosoft 200 Nach dem Starten des Programms Vitosoft 200 werden im ersten Menü Neue Konfiguration die vorhandenen Regelungen (Teilneh Teilnehmer Status gelesene Konfiguration mer) auf dem Bildschirm angezeigt. vorhanden 100% Die Vitocom 200 wird auf dem Viess... -
Seite 19: Anlieferungszustand Zur Überwachung Der Temperaturen Und Regelungsparameter
6.1 Anlieferungszustand zur Überwachung der Temperaturen und Regelungsparameter 6.1 Anlieferungszustand zur Überwachung der Temperaturen und Regelungsparameter Die Vitocom 200 ist werkseitig für die Zusätzlich werden von der Vitocom 200 Hinweis! Fernüberwachung konfiguriert. und den Regelungen Temperaturen Die im Anlieferungszustand konfigu Ohne zusätzliche Konfigurationen wer und Regelungsparameter erfaßt und rierten Datenpunkte sind je nach Rege... -
Seite 20: Stichwortverzeichnis
1 in der gesendeten Reihenfolge. Dient als Schnittstellen Umsetzer zwi Meßwert einer Größe, die z.Z. tätsäch Sender und Empfänger arbeiten mit schen dem Viessmann 2 Draht BUS lich vorhanden ist. gleicher Übertragungsgeschwindigkeit. und der seriellen Schnittstelle des PC/ Laptop bei Vitosoft 200.
