look RSP R5 Montageanleitung Seite 35

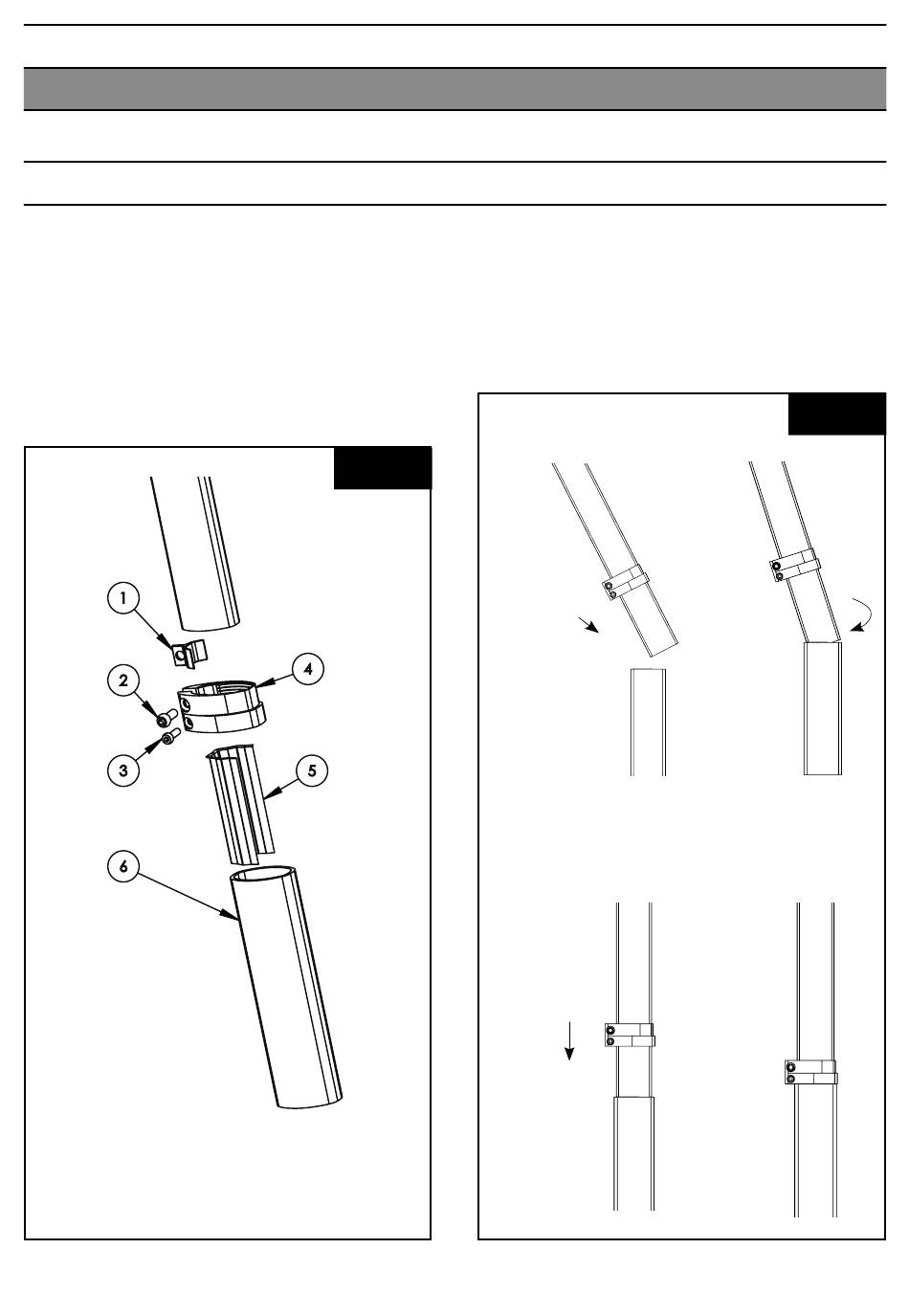

MONTAgE DER STüTZE IN DEN RAhMEN (STRAßEN & R5)
1 - Den STÖPSEL (1) in die KLEMMUNG (4)
bringen, dann die SCHRAUBEN M4 x 12
(3) und M5 x 12 (2) einsetzten.
2 - Die FEDER-SCHNEIDE (5) in die
SATTELSTÜTZE (6) bringen.
1
2
3
6
1 : Stöpsel
2 : Schraube M5 x 12
3 : Schraube M4 x 12
4 : Klemmung
5 : Feder-Schneide
6 : Sattelstütze
Abb. 3
4
5
3 - Die Schrauben in die aus KLEMMUNG +
STÖPSEL + SCHRAUBEN bestehende
Einheit einführen, danach entsprechend
nachstehender Abbildung in die Sattelstütze
stecken :
a /
c /
D
Abb. 4
b /
d /
35
