6. TØMNING
Se procedurerne i udendørsenhedens installationshåndbog.
Ved tømning af kølemiddel skal kompressoren stoppes, før kølerørene afmonte-
res. Kompressoren kan revne, hvis der kommer luft eller lignende ind i den.
7. TILSLUTNING AF ET INTERFACE (EKSTRAUDSTYR) TIL AIRCONDITIONANLÆGGET
• Slut et interface til printkortet på et airconditionsanlægs indendørsstyring med et tilslutningskabel.
• Hvis tilslutningskablet for interfacet afkortes eller forlænges, medfører det fejl i tilslutningen. Læg ikke tilslutningskablet sammen med strømforsyningsled-
ningen, indendørs-/udendørsenhedens tilslutningsledning og/eller jordledning. Hold så stor afstand som muligt mellem tilslutningskablet og disse lednin-
ger.
• Den tynde del af tilslutningskablet skal placeres, hvor kunder ikke kan røre det.
Rumairconditionanlæg

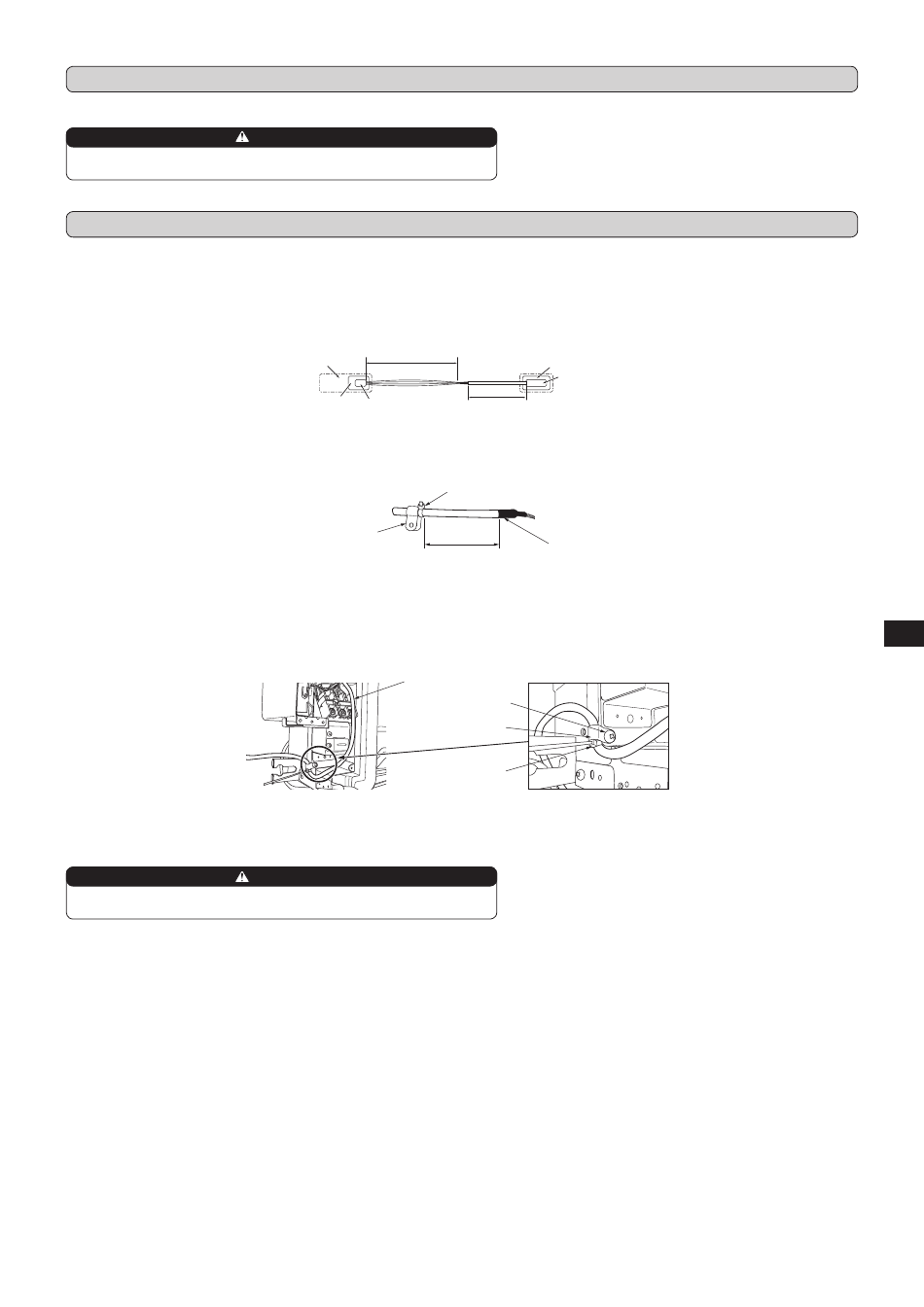

1) Fastgør kabelbåndet til tilslutningskablet 270 mm fra kanten af isoleringsbeklædningen. Fastgør kabelmonteringsklemmen (mellem) på forbindelsessiden
af kabelbåndet.
2) Aftag gitteret (hvis det allerede er blevet monteret).
3) Aftag el-dækslet (1), (2).
S e 2-4. TILSLUTNING AF LEDNINGER TIL INDENDØRSENHED.
4) Skyd det indvendige styringskort ud, og slut forbindelseskablet til CN105 på det indvendige styringskort.
5) Fjern skruen, der vises i fotoet nedenfor. Før tilslutningskablet, som vist i fotoet nedenfor. Fastgør kabelmonteringsklemmen (mellem), der er sluttet til
forbindelseskablet, vha. skruen.
6) Monter indendørsstyrepanelet og el-dækslet (1), (2) igen.
7) Sæt gitteret på igen.
Fastgør tilslutningskablet omhyggeligt på det foreskrevne sted.
Forkert installation kan medføre elektrisk stød, brand og/eller fejlfunktion.
ADVARSEL
Den tynde del af tilslutningskablet. Placer denne
del, hvor kunder ikke kan røre den.
Indendørsstyringens CN105
printkort
Kabelmonteringsklemme (mellem)
Tilslutningskabel
Kabelmonteringsklem-
me (mellem)
ADVARSEL
Den primære del af et interface
Stik
Den tykke del af tilslutningskablet
Kabelbånd
270 mm
Isoleringsbeklædning
Skrue
Kabelbånd
