2. Instale la placa de montaje.
3. Afloje los 4 tornillos de la tapa de la base de la cámara y retírela. Consulte la ilustración de la
página 93.
4. Pase el cable de red y el cable multiconector, si procede, y conéctelos a la cámara de red. Tenga
cuidado de no dañar los cables al conectarlos. Asegúrese de que los orificios de la junta de
goma coincidan con las guías para el cable y, si procede, retire de la junta de goma la pieza
extraíble para el cable multiconector.
5. Vuelva a colocar la tapa de la base de la cámara en su posición original y apriete los tornillos.
6. Fije la cámara mediante el cable de seguridad suministrado.
7. Deslice los soportes de la unidad de la cámara de red por las ranuras de la placa de montaje y
gire la unidad de cámara.
Montaje en falso techo
1. Retire la placa del techo donde se instalará el soporte para falso techo.
2. Utilice la plantilla proporcionada para marcar la posición del orificio de 189,5 mm en la placa.
Recorte la plantilla.
Notas:
• El peso de la cámara junto con el soporte del techo es de aproximadamente 2,3 kg (5,1 libras).
Asegúrese de que el material del techo puede aguantar este peso.
• El grosor de la placa del techo debe ser de entre 5 mm y 60 mm (0,2 pulg.–2,4 pulg.).
3. Monte la escuadra de techo.
AXIS P5512 Guía de instalación

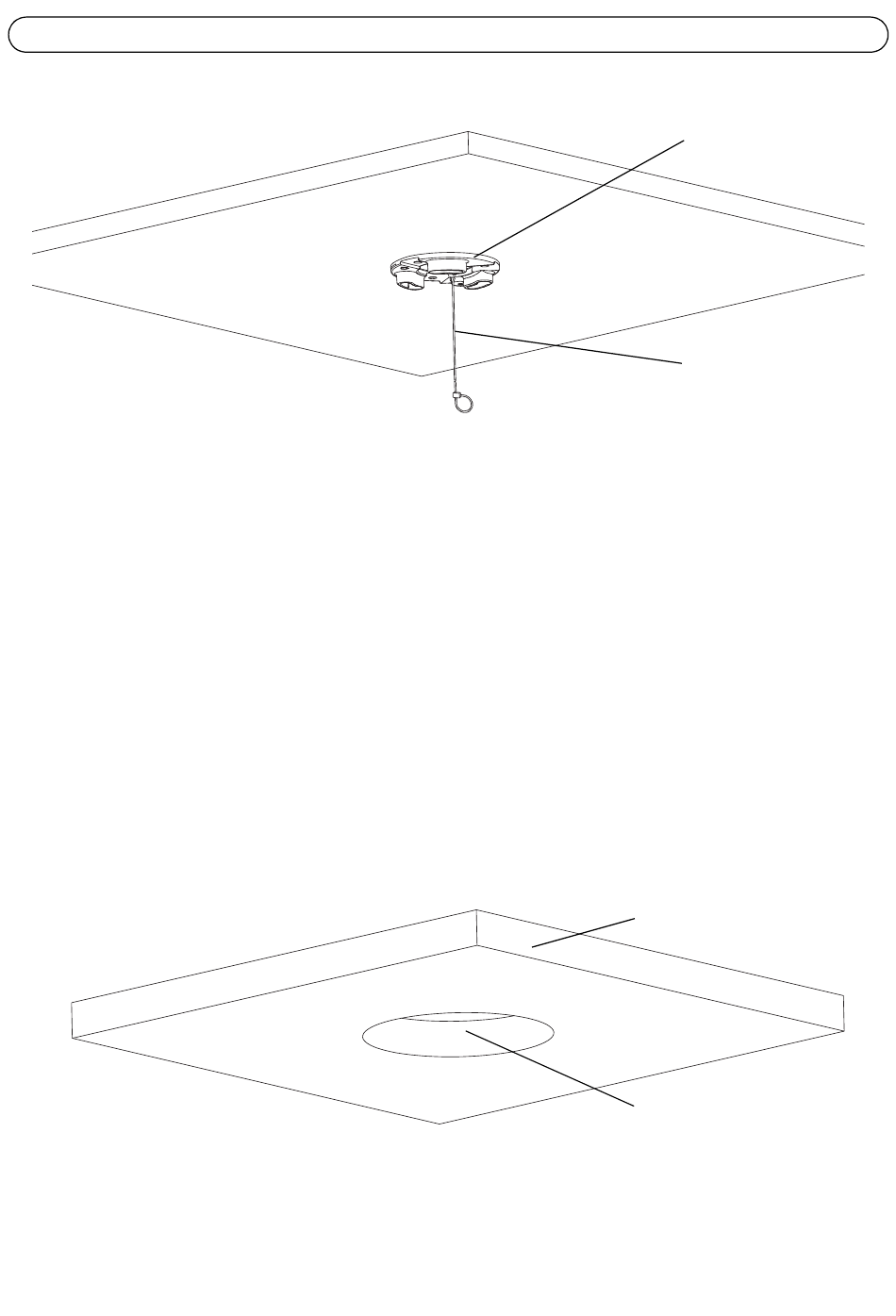

Placa de montaje
Cable de seguridad
Placa del techo
Diámetro del orificio
189,5 mm
