Cavo multiplo (venduto a parte)
Quando si connettono dispositivi esterni all'unità AXIS P5512, è necessario un cavo multiplo per
mantenere la classificazione IP51 della telecamera. Il cavo multiplo può essere acquistato dal
proprio rivenditore Axis.
Connettere il cavo multiplo al connettore multiplo della telecamera. Vedere l'illustrazione a pagina
71 e le istruzioni a pagina 74. Il cavo contiene i seguenti connettori:

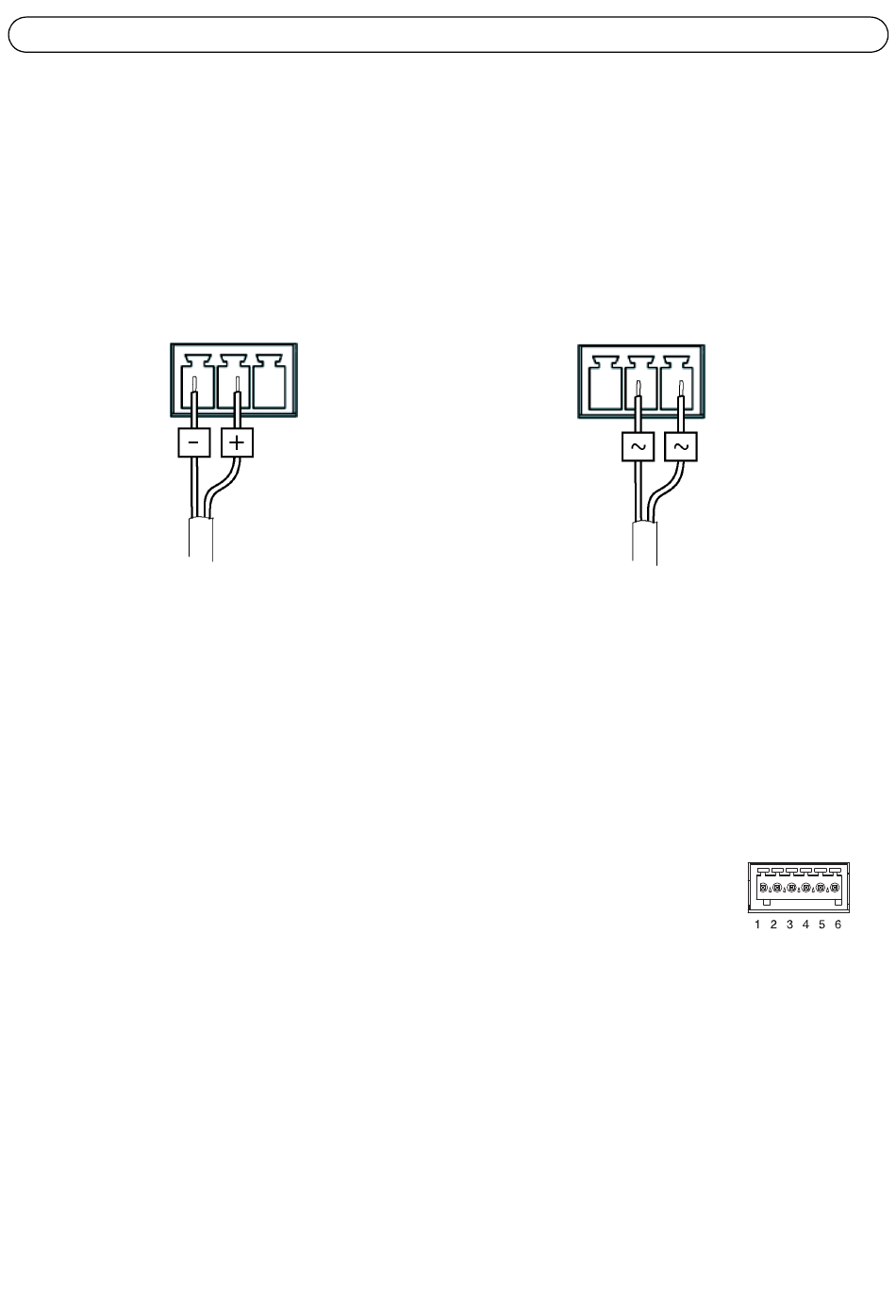

Connettore di alimentazione – Morsettiera a 3 pin utilizzata per l'ingresso dell'alimentazione.
Ingresso alimentazione CC, 24-34 V CC
AXIS P5512: max 15,7 W
Ingresso audio (rosa) – Ingresso audio da 3,5 mm per microfono in mono o segnale mono line-in (il
canale sinistro è usato da un segnale stereo).
Uscita audio (verde) – Uscita audio da 3,5 mm che può essere connessa a un sistema di indirizzo
pubblico (PA), oppure a un altoparlante con amplificatore integrato. Si può anche collegare un paio
di cuffie. Per l'uscita audio è necessario usare un connettore stereo.
Morsettiera di I/O – Utilizzata per varie applicazioni, come ad esempio la
rilevazione del movimento, l'attivazione di eventi, la registrazione continua e la
notifica degli allarmi. Oltre all'alimentazione ausiliaria e al pin GND, ogni
morsettiera ha 4 pin che possono essere configurati come ingressi o uscite. Questi
pin forniscono l'interfaccia per:
• Uscita digitale: utilizzabile per collegare periferiche esterne come relè e LED. Le periferiche
connesse possono essere attivate mediante la API (Application Programming Interface)
VAPIX® o i pulsanti di controllo nella pagina Live View (Immagini da vivo) oppure tramite
Event Type (Tipo di evento). L'uscita verrà visualizzata come attiva (in Events (Eventi) >
Port Status (Stato porta ) se il dispositivo di allarme si attiva.
AXIS P5512 Guida all'installazione
Ingresso alimentazione CA, 20-24 V CA
AXIS P5512: max 23,5 VA
