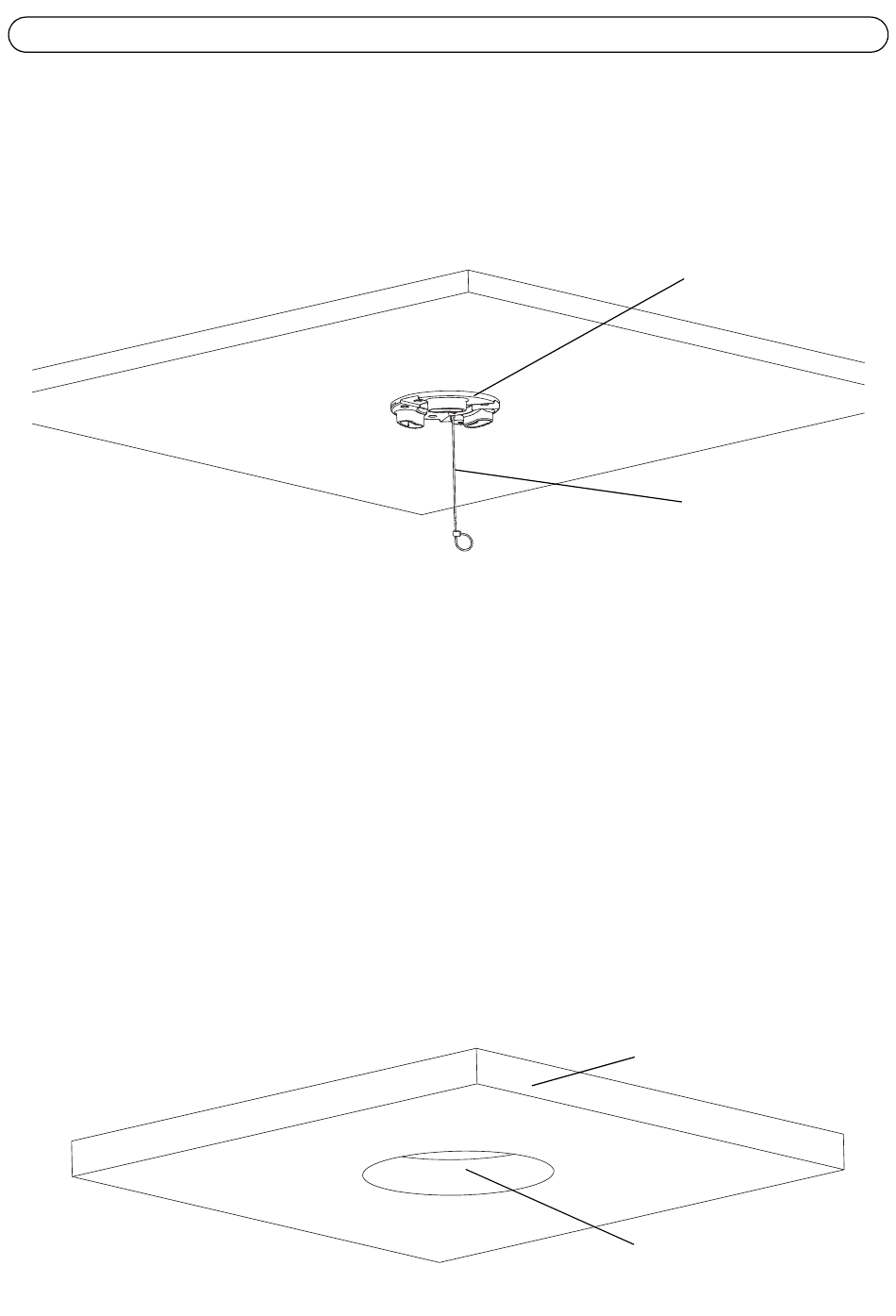

Fixation au plafond

Pour installer la plaque de fixation :
1. Marquez les emplacements des trous à l'aide du gabarit de perçage fourni. Utilisez des forets,
des vis et des chevilles appropriés au matériau du plafond.
2. Installez la plaque de fixation.
3. Desserrez les quatre vis du couvercle de base de la caméra, puis retirez le couvercle. Voir
l'illustration à la page 27.
4. Acheminez le câble réseau et le câble multi-connexion, le cas échéant, puis branchez-les à la
caméra réseau. Veillez à ne pas endommager les câbles lors du branchement. Vérifiez que les
trous sur le joint en caoutchouc sont alignés aux passages pour câble et, le cas échéant, enlevez
l'échancrure du joint pour laisser passer le câble multiconnexion.
5. Remettez en place le couvercle de base de la caméra, puis serrez les vis.
6. Fixez la caméra à l'aide du fil de sécurité fourni.
7. Glissez les supports de rack de la caméra réseau dans les logements de la plaque de fixation,
puis tournez la caméra.
Fixation au faux plafond
1. Retirez la plaque de plafond sur laquelle le kit de montage doit être fixé.
2. Utilisez le gabarit fourni pour marquer l'emplacement du trou de 189,5 mm dans la plaque de
plafond. Faites un trou suivant le contour du gabarit.
AXIS P5512 - Guide d'installation
Plaque de fixation
Fil de sécurité
Plaque de plafond
Diamètre du trou
189,5 mm
