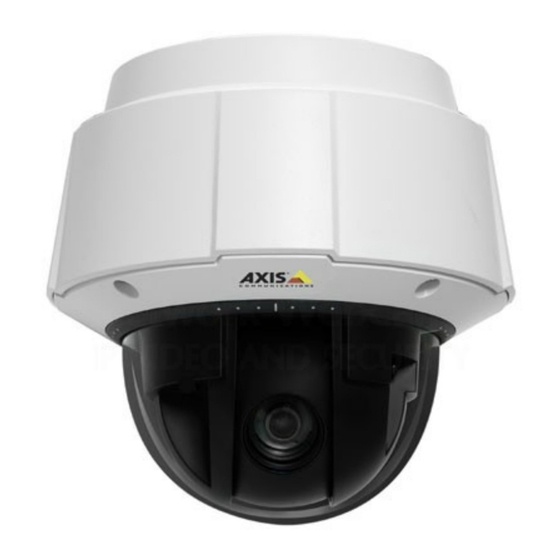

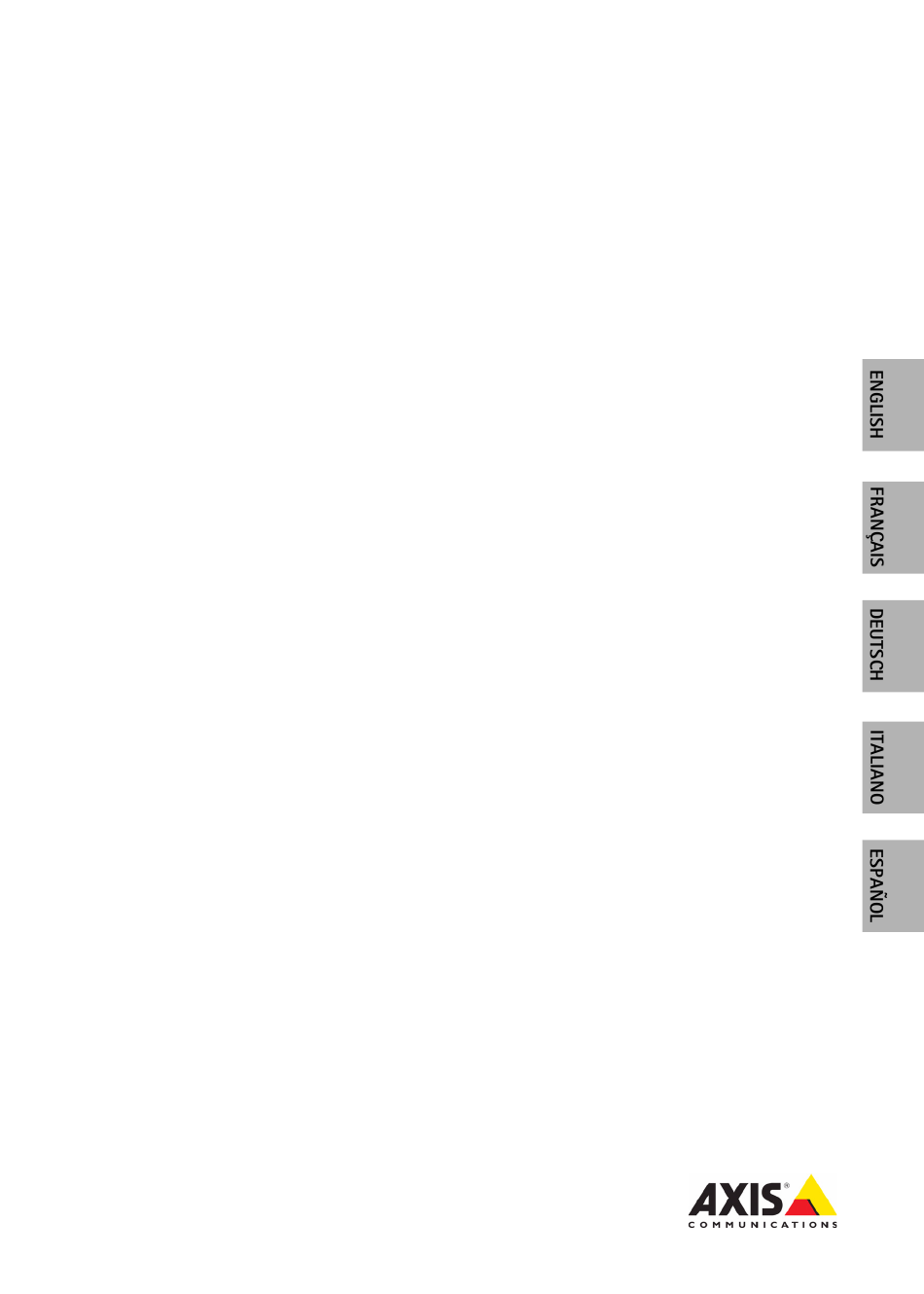

- Seite 1 INSTALLATION GUIDE AXIS P5532 PTZ Dome Network Camera AXIS P5534 PTZ Dome Network Camera...
-
Seite 2: Electromagnetic Compatibility (Emc)
• find answers to resolved problems in the FAQ database. Safety Search by product, category, or phrases • report problems to Axis support by logging in to your Complies to EN 60950-1 (IEC 60950-1), Safety of private support area. Information Technology Equipment. -
Seite 3: Installation Steps
AXIS P5532 & AXIS P5534 Installation Guide This installation guide provides instructions for installing an AXIS P5532/AXIS P5534 PTZ Dome Network Camera on your network. For all other aspects of using the product, please see the User’s Manual, available on the CD included in this package, or from www.axis.com Installation Steps 1. -
Seite 4: Hardware Overview
Page 4 AXIS P5532/P5534 Installation Guide Hardware Overview Camera unit Control button SDHC card slot Status indicator LED Restart button Dome cover Dome ring Dome ring Sealing ring screws (6) Dome cover Top cover... - Seite 5 AXIS P5532/P5534 Installation Guide Page 5 Hard ceiling mount Mounting plate Mounting Drop ceiling mount plate screws Bracket arm Bracket arm screw (3) washer (3) Trim ring Safety wire Unit holders (3) Camera base lid Camera base lid screws (4) Hook for safety wire Part number (P/N) &...
-
Seite 6: Install The Hardware
Page 6 AXIS P5532/P5534 Installation Guide Install the hardware IMPORTANT! - To use AXIS P5532/P5534 outdoors, it must be installed in an approved outdoor housing. Please see www.axis.com for more information on outdoor housing. Prepare for installation Read all the instructions before preparing to install AXIS P5532/P5534 since several installation preparation steps require removing the top cover and would benefit from being completed together. -
Seite 7: Install An Sd Card (Optional)
Setup > System Options > Storage > SD Card and click Unmount. For more informa- tion, please see the User’s Manual available from the AXIS Network Video Product CD sup- plied with this product or from the website at www.axis.com Hard ceiling mount 1. - Seite 8 7. Slide the unit holders on the network camera into the slots on the mounting plate and rotate the camera unit. 8. Install the High PoE Midspan 1-Port, see Install the AXIS T8123 High PoE Midspan 1-port, on page 11.
- Seite 9 10. Slide the unit holders on the network camera into the slots on the mounting plate and rotate the camera unit. 11. Install the High PoE Midspan 1-Port, see Install the AXIS T8123 High PoE Midspan 1-port, on page 11.
- Seite 10 5. Connect the network cable and, if applicable, the multi-connector cable to the network camera. 6. Install AXIS T8123, see Install the AXIS T8123 High PoE Midspan 1-port, on page 11. 7. Put the camera base lid back in its original position.
- Seite 11 AXIS T8123. 1. Connect AXIS T8123 (Data in) to the network switch using a standard network cable. 2. Connect AXIS T8123 (Data and Power Out) to the network camera, using the network cable that has been connected to the camera.
-
Seite 12: Assign An Ip Address
If your network does not have a DHCP server the network camera will use 192.168.0.90 as the default IP address. If you would like to assign a static IP address, the recommended method in Windows is either AXIS IP Utility or AXIS Camera Management. Depending on the number of cameras you wish to install, use the method that best suits your purpose. - Seite 13 AXIS IP Utility automatically discovers and displays Axis devices on your network. The application can also be used to manually assign a static IP address. Note that the computer running AXIS IP Utility must be on the same network segment (physical subnet) as the network camera.
-
Seite 14: Assign An Ip Address In A Single Device
Automatic discovery 1. Check that the camera is connected to the network and that power has been applied. 2. Start AXIS Camera Management. When the network camera appears in the window, right-click the link and select Live View Home Page. - Seite 15 AXIS P5532/P5534 Installation Guide Page 15 Set the Password To gain access to the product, the password for the default administrator user root must be set. This is done in the ‘Configure Root Password’ dialog, which is displayed when the network camera is accessed for the first time.
- Seite 16 The Live View page of the network camera is displayed, with links to the Setup tools, which allow you to customize the camera. If required, click Yes to install AMC (AXIS Media Control), which allows viewing of the video stream in Internet Explorer. You will need administrator rights on the computer to do this.
- Seite 17 (e.g. Safari) and click on the link to access the camera’s web pages. A free service from Axis that allows you to quickly and simply install AXIS Dynamic your camera. Requires an Internet connection with no HTTP proxy. See DNS Service www.axiscam.net for more information...
- Seite 18 Page 18 AXIS P5532/P5534 Installation Guide Set the IP address with ARP/Ping 1. Acquire an IP address on the same network segment your computer is connected to. 2. Locate the serial number (S/N) on the product label on the camera.
- Seite 19 Unit Connectors Network connector – RJ-45 Ethernet connector. Supports High PoE (Power over Ethernet, IEEE 802.3at). Use AXIS T8123 High PoE Midspan 1-port (included). Shielded cables should be used to comply with EMC. Multi-connector – Terminal connector for connection of external equipment: •...
- Seite 20 Page 20 AXIS P5532/P5534 Installation Guide Multi-connector cable (not included) When connecting external equipment to AXIS P5532/P5534, a multi-connector cable is required in order to maintain the camera’s IP51 rating. The multi-connector cable can be purchased from your Axis reseller.
- Seite 21 Steady for 10 sec. after successful restart Note: For more information on the AXIS P5532/P5534 status indicators, please see the User’s Manual available from the AXIS Network Video Product CD supplied with this product or from the website at www.axis.com...
-
Seite 22: Resetting To The Factory Default Settings
Please refer to the documentation for your router for further instructions. For more information on this and other topics, visit the Axis Support Web at www.axis.com/techsup Further Information The User’s Manual is available from the Axis Web site at www.axis.com or from the AXIS Network Video Product CD supplied with this product. Tip! Visit www.axis.com/techsup to check if there is updated firmware available for your network... -
Seite 23: Procédure D'installation
Fixation du support (accessoire en option), reportez-vous à la page 30. • Installation de l’injecteur High PoE AXIS T8123 à 1 port, reportez-vous à la page 31. 4. Attribution d’une adresse IP. Reportez-vous à la page 32. 5. Configuration du mot de passe. Reportez-vous à la page 35. -
Seite 24: Présentation Du Matériel
Page 24 AXIS P5532/P5534 Guide d'installation Présentation du matériel Caméra Bouton de commande Logement de carte SDHC Voyant d’état Bouton Redémarrer Bulle du dôme Anneau du Couvercle supérieur Anneau d’étanchéité dôme vis (6) Anneau du dôme Bulle du dôme... - Seite 25 AXIS P5532/P5534 Guide d'installation Page 25 Fixation au plafond Plaque de fixation Vis de la Fixation au faux-plafond plaque de fixation (3) Bras du support (3) Vis du bras du support (3) et rondelle (3) Bague décorative Fil de sécurité...
-
Seite 26: Installation Du Matériel
Préparation de l’installation Lisez toutes les instructions avant de préparer l’installation la caméra AXIS P5532/P5534. En effet, de nombreuses étapes de cette préparation requièrent le retrait du couvercle supérieur et il serait plus judicieux de les effectuer ensemble. -
Seite 27: Installation D'une Carte Sd (Facultatif)
(Configuration/Options système/Stockage/Carte SD), puis cliquez sur Unmount (Désinstaller). Pour plus d’informations, consultez le manuel de l’utilisateur, disponible sur le CD du produit de vidéo sur IP AXIS, fourni avec le produit ou en téléchargement sur le site Web www.axis.com Fixation au plafond 1. - Seite 28 8. Installez l’injecteur High PoE à 1 port, reportez-vous à la section Installation de l’injecteur High PoE AXIS T8123 à 1 port, page 31. 9. Vérifiez que les voyants lumineux sur l’injecteur indiquent les conditions correctes. Pour plus d’informations, reportez-vous au tableau à...
- Seite 29 11. Installez l’injecteur High PoE à 1 port, reportez-vous à la section Installation de l’injecteur High PoE AXIS T8123 à 1 port, page 31. 12. Vérifiez que les voyants lumineux sur l’injecteur indiquent les conditions correctes. Pour plus d’informations, reportez-vous au tableau de la page 43.
- Seite 30 4. Accrochez la caméra au fil de sécurité du support. 5. Branchez le câble réseau et le câble multi-connexion, le cas échéant, à la caméra réseau. 6. Installez l’injecteur AXIS T8123, reportez-vous à la section Installation de l’injecteur High PoE AXIS T8123 à 1 port, page 31.
- Seite 31 Installation de l’injecteur High PoE AXIS T8123 à 1 port L’injecteur High PoE AXIS T8123 à 1 port permet aux produits de vidéo sur IP Axis consommant une quantité importante d’énergie de recevoir des données et de l’alimentation via le même câble Ethernet.
-
Seite 32: Attribution D'une Adresse Ip
à installer, utilisez la méthode qui vous convient le mieux. Ces deux applications gratuites sont disponibles sur le CD du produit de vidéo sur IP AXIS fourni avec ce produit. Vous pouvez également les télécharger à partir du site www.axis.com Méthode... - Seite 33 Page 33 AXIS IP Utility : une seule caméra et une petite installation AXIS IP Utility détecte automatiquement les périphériques Axis de votre réseau et les affiche. Cette application sert également à attribuer manuellement une adresse IP statique. Notez que l’ordinateur exécutant l’application AXIS IP Utility doit se trouver sur le même segment de réseau (sous-réseau physique) que la caméra réseau.
-
Seite 34: Recherche Automatique
1. Vérifiez que la caméra est connectée au réseau et sous tension. 2. Lancez AXIS Camera Management. Lorsque la caméra réseau apparaît dans la fenêtre, cliquez sur le lien avec le bouton droit de la souris, puis sélectionnez Live View Home Page (Page d’accueil –... - Seite 35 AXIS P5532/P5534 Guide d'installation Page 35 Attribution d’adresses IP à plusieurs périphériques AXIS Camera Management accélère le processus d’attribution d’adresses IP à plusieurs périphériques en suggérant des adresses IP parmi une plage spécifiée. 1. Sélectionnez les périphériques à configurer (il peut s’agir de plusieurs modèles), puis cliquez sur le bouton Assign IP...
- Seite 36 Page 36 AXIS P5532/P5534 Guide d'installation 3. Saisissez un mot de passe, puis saisissez-le de nouveau pour confirmation. Cliquez sur OK. Le mot de passe est maintenant configuré. Pour créer une connexion HTTPS, cliquez sur ce bouton. Pour configurer directement le mot de passe via une connexion cryptée,...
- Seite 37 à vos besoins. Si nécessaire, cliquez sur Yes (Oui) pour installer AMC (AXIS Media Control) afin de visualiser le flux de données vidéo dans Internet Explorer. Vous devez pour cela avoir des droits d’administrateur sur cet ordinateur.
- Seite 38 Bonjour dans votre navigateur (par exemple Safari), puis cliquez sur le ultérieure) lien permettant d’accéder aux pages Web de la caméra. Tous Service Axis gratuit vous permettant d’installer rapidement et AXIS Dynamic facilement votre caméra. Nécessite une connexion Internet sans proxy DNS Service HTTP.
- Seite 39 AXIS P5532/P5534 Guide d'installation Page 39 Définition de l’adresse IP à l’aide d’ARP/Ping 1. Trouvez une adresse IP sur le même segment de réseau que celui de votre ordinateur. 2. Repérez le numéro de série (S/N) sur l’étiquette de la caméra.
- Seite 40 IP51. Le câble multi-connexion est disponible auprès de votre revendeur Axis. Pour plus d’informations, consultez le manuel de l’utilisateur, disponible sur le CD du produit de vidéo sur IP AXIS, fourni avec le produit ou en téléchargement sur le site Web www.axis.com Logement de carte SDHC : une carte mémoire SD standard ou haute capacité...
- Seite 41 Page 41 Câble multi-connexion (non fourni) Lors de la connexion d’un équipement externe à l’injecteur AXIS P5532/P5534, un câble multi- connexion est requis afin de maintenir la classification IP51 de la caméra. Le câble multi-connexion est disponible auprès de votre revendeur Axis.
- Seite 42 Continu pendant 10 s après avoir redémarré avec succès Remarque : Pour plus d’informations sur les voyants d’état AXIS P5532/P5534, consultez le manuel de l’utilisateur, disponible sur le CD du produit de vidéo sur IP AXIS, fourni avec le produit ou en téléchargement sur le site Web www.axis.com...
- Seite 43 Il est également possible de rétablir les paramètres d’usine par défaut d’origine à partir de l’interface Web. Pour plus d’informations, consultez l’aide en ligne ou le manuel de l’utilisateur, disponible sur le CD du produit de vidéo sur IP AXIS fourni avec le produit.
-
Seite 44: Plus D'informations
Assistance technique du site Web d’Axis à l’adresse www.axis.com/techsup. Plus d’informations Le manuel de l’utilisateur est disponible sur le site Web d’Axis (www.axis.com) et sur le CD du produit de vidéo sur IP AXIS fourni avec le produit. Conseil : Visitez le site www.axis.com/techsup pour vérifier si des micrologiciels mis à... -
Seite 45: Installationsschritte
AXIS P5532 & AXIS P5534 Installationsanleitung In dieser Anleitung wird die Installation der AXIS P5532/AXIS P5534 PTZ-Dome-Netzwerk-Kamera in einem Netzwerk beschrieben. Alle weiteren Hinweise zur Verwendung des Produkts finden Sie im Benutzerhandbuch, das auf der mitgelieferten CD oder auf unserer Website unter „www.axis.com“... -
Seite 46: Hardwareübersicht
Seite 46 AXIS P5532/P5534 Installationsanleitung Hardwareübersicht Kameraeinheit Steuertaste SDHC-Speicherkarteneinschub Statusanzeige (LED) Neustarttaste Kuppelabdeckung Kuppelring Kuppelring Dichtungsring schrauben (6) Kuppelabdeckung Obere Abdeckung... - Seite 47 AXIS P5532/P5534 Installationsanleitung Seite 47 Deckenmontage Montageplatte Schrauben für Montage- platte (3) Hängedeckenmontage Halterungs- arm (3) Schrauben (3) und Unterleg- scheiben (3) für Halterungs- Montagering Sicherheits- draht Kamerabefestigungen (3) Kameragrundplatte Schrauben für die Kameragrundplatte (4) Haken für Sicherheitsdraht Artikelnummer (P/N) und Seriennummer (S/N).
-
Seite 48: Installieren Der Hardware
Seite 48 AXIS P5532/P5534 Installationsanleitung Installieren der Hardware WICHTIG! - Um die AXIS P5532/P5534 im Freien zu verwenden, muss sie in einem zugelassenen Außengehäuse installiert werden. Auf unserer Homepage unter „www.axis.com“ finden Sie weitere Informationen über Außengehäuse. Vorbereitung der Installation Lesen Sie zunächst alle Anweisungen, bevor Sie mit der Installationsvorbereitung der AXIS P5532/... -
Seite 49: Austauschen Der Klaren/Getönten Kuppelabdeckung (Optional)
Setup > System Options > Storage > SD Card (Setup > Systemoptionen > Speicher > SD-Speicherkarte) und klicken Sie auf Unmount (Deaktivieren). Weitere Informationen hierzu finden Sie im Benutzerhandbuch, das sich auf der mitgelieferten CD für Axis-Netzwerkvideoprodukte befindet und auf der Website unter „www.axis.com“ erhältlich ist. - Seite 50 7. Schieben Sie die Kamerabefestigungen an der Netzwerk-Kamera in die Aussparungen in der Montageplatte und drehen Sie die Kameraeinheit. 8. Installieren Sie den High PoE Midspan (1 Anschluss), siehe Installation des AXIS T8123 High PoE Midspan (1 Anschluss), auf Seite 54.
- Seite 51 AXIS P5532/P5534 Installationsanleitung Seite 51 Hängedeckenmontage 1. Nehmen Sie die Deckenplatte ab, in der die Halterung für Hängedecken angebracht werden soll. 2. Markieren Sie mithilfe der mitgelieferten Schablone die Position des 210-mm-Lochs in der Deckenplatte. Schneiden Sie das Loch entlang der Schablone aus.
- Seite 52 10. Schieben Sie die Kamerabefestigungen an der Netzwerk-Kamera in die Aussparungen in der Montageplatte und drehen Sie die Kameraeinheit. 11. Installieren Sie den High PoE Midspan (1 Anschluss), siehe Installation des AXIS T8123 High PoE Midspan (1 Anschluss), auf Seite 54.
-
Seite 53: Montagehalterung (Sonderzubehör)
5. Verbinden Sie das Netzwerkkabel und bei Bedarf das Mehrfachanschlusskabel mit der Netzwerk-Kamera. 6. Installieren Sie den AXIS T8123, siehe Installation des AXIS T8123 High PoE Midspan (1 Anschluss), auf Seite 54. 7. Bringen Sie die Kameragrundplatte wieder an der ursprünglichen Position an. -
Seite 54: Installation Des Axis T8123 High Poe Midspan (1 Anschluss)
1. Verbinden Sie den AXIS T8123 (Dateneingang) über ein Standard-Netzwerkkabel mit dem Netzwerk-Switch. 2. Verbinden Sie den AXIS T8123 (Daten- und Stromausgang) über das zuvor an die Kamera angeschlossene Netzwerkkabel mit der Netzwerk-Kamera. 3. Schließen Sie den AXIS T8123 über das mitgelieferte Netzkabel an eine Netzsteckdose (100 bis 240 V Wechselstrom) an. -
Seite 55: Zuweisen Einer Ip-Adresse
Netzwerk-Kamera die Standard-IP-Adresse 192.168.0.90 verwendet. Zum Zuweisen einer statischen IP-Adresse stehen unter Windows die Programme AXIS IP Utility und AXIS Camera Management zur Verfügung. Verwenden Sie die Methode, die für die gewünschte Anzahl der zu installierenden Kameras geeignet ist. -
Seite 56: Axis Ip Utility - Einzelne Kamera/Kleine Installation
AXIS IP Utility erkennt automatisch die im Netzwerk vorhandenen Axis-Geräte und zeigt diese an. Die Anwendung kann außerdem zur manuellen Zuweisung einer statischen IP-Adresse verwendet werden. Beachten Sie, dass sich der Computer, auf dem AXIS IP Utility ausgeführt wird, und die Netzwerk- Kamera in demselben Netzwerksegment (physischen Subnetz) befinden müssen. Automatische Erkennung 1. -
Seite 57: Zuweisen Einer Ip-Adresse Für Ein Einzelnes Gerät
1. Stellen Sie sicher, dass die Kamera an das Netzwerk und die Stromversorgung angeschlossen ist. 2. Starten Sie AXIS Camera Management. Wenn die Netzwerk-Kamera im Fenster angezeigt wird, klicken Sie mit der rechten Maustaste darauf und wählen Sie Live View Home Page (Homepage der Live-Ansicht). -
Seite 58: Zuweisen Von Ip-Adressen Für Mehrere Geräte
Seite 58 AXIS P5532/P5534 Installationsanleitung Zuweisen von IP-Adressen für mehrere Geräte AXIS Camera Management beschleunigt die Zuweisung von IP- Adressen an mehrere Geräte, indem IP-Adressen aus einem angegebenen Bereich vorgeschlagen werden. 1. Wählen Sie die zu konfigurierenden Geräte aus (es können auch unterschiedliche Modelle gewählt werden) und... - Seite 59 AXIS P5532/P5534 Installationsanleitung Seite 59 3. Geben Sie ein Kennwort ein, und wiederholen Sie die Eingabe, um die korrekte Schreibweise zu bestätigen. Klicken Sie auf OK. Damit ist das Kennwort konfiguriert. Klicken Sie zum Herstellen einer HTTPS-Verbindung zunächst auf diese Schaltfläche.
-
Seite 60: Zugriff Auf Den Videostrom
Tools, mit denen Sie die Kamera Ihren Bedürfnissen entsprechend anpassen können. Klicken Sie bei Bedarf auf Yes (Ja), um AMC (AXIS Media Control) zu installieren. Nach Abschluss der Installation können Sie Videoströme in Internet Explorer anzeigen. Hierzu müssen Sie über Administratorrechte für den Computer verfügen. -
Seite 61: Andere Methoden Zum Festlegen Der Ip-Adresse
Sie auf den Link, um auf die Webseiten der Kamera zu gelangen. Alle Ein kostenloser Service von Axis, mit dem Sie Ihre Kamera schnell und AXIS Dynamic einfach installieren können. Eine Internetverbindung ohne HTTP- DNS Service Proxyserver ist Voraussetzung. Weitere Informationen hierzu finden Sie auf „www.axiscam.net“. -
Seite 62: Zuweisen Der Ip-Adresse Per Arp/Ping
Seite 62 AXIS P5532/P5534 Installationsanleitung Zuweisen der IP-Adresse per ARP/Ping 1. Wählen Sie eine IP-Adresse aus dem Netzwerksegment, in dem sich auch Ihr Computer befindet. 2. Suchen Sie die Seriennummer (S/N) auf dem Produktaufkleber an der Kamera. 3. Öffnen Sie auf Ihrem Computer die Eingabeaufforderung, und geben Sie die folgenden Befehle... - Seite 63 Seite 63 Geräteanschlüsse Netzwerkanschluss - RJ-45.Ethernetanschluss. Unterstützt High PoE (Power over Ethernet, IEEE 802.3at). Verwenden Sie den im Lieferumfang enthaltenen AXIS T8123 High PoE Midspan (1 Anschluss). Zur Einhaltung der Vorschriften über die elektromagnetische Verträglichkeit müssen abgeschirmte Kabel verwendet werden.
- Seite 64 Seite 64 AXIS P5532/P5534 Installationsanleitung Mehrfachanschlusskabel (separat erhältlich) Wenn Sie externe Geräte an die AXIS P5532/P5534 anschließen, benötigen Sie ein Mehrfachanschlusskabel, damit der IP51-Schutz erhalten bleibt. Das Mehrfachanschlusskabel können Sie von Ihrem Axis-Händler erwerben. Schließen Sie das Mehrfachanschlusskabel an den Mehrfachanschluss der Kamera an, siehe die Abbildung auf Seite 47 und die Anweisungen auf Seite 50 und Seite 51.
- Seite 65 Firmware-Aktualisierung fehlgeschlagen Grün Konstant für 10 Sek. nach erfolgreichem Neustart Hinweis: Weitere Informationen zu den AXIS P5532/P5534 Statusanzeigen finden Sie im Benutzerhandbuch, das sich auf der mitgelieferten CD für Axis- Netzwerkvideoprodukte befindet und auf der Website unter „www.axis.com“ erhältlich ist.
-
Seite 66: Wiederherstellen Der Werkseitigen Standardeinstellungen
8. Legen Sie die IP-Adresse erneut fest. Wenden Sie dabei eines der unter Zuweisen einer IP- Adresse, auf Seite 55 beschriebenen Verfahren an. Die Parameter können auch über die Weboberfläche auf die werkseitigen Einstellungen zurückgesetzt werden. Weitere Informationen hierzu finden Sie in der Online-Hilfe und im Benutzerhandbuch auf der mitgelieferten CD für Axis-Netzwerkvideoprodukte. -
Seite 67: Zugriff Auf Die Kamera Über Das Internet
• RTSP-Port (standardmäßig Port 554) für die Anzeige von H.264-Videoströmen Ausführliche Informationen zu diesem Thema finden Sie in der Dokumentation des Routers. Weitere Informationen zu diesem und zu anderen Themen erhalten Sie auf der Axis Support-Website unter „www.axis.com/techsup“. Weitere Informationen Das Benutzerhandbuch ist auf der Axis Website unter http://www.axis.com erhältlich und befindet... -
Seite 69: Guida All'installazione
Questo documento fornisce le istruzioni necessarie per installare un Telecamera di rete PTZ a cupola AXIS P5532/AXIS P5534 nella rete in uso. Per ulteriori informazioni sull'utilizzo del prodotto, consultare la Guida per l'utente disponibile sul CD incluso nella confezione oppure visitare il sito web all'indirizzo www.axis.com. -
Seite 70: Panoramica Dell'hardware
Pagina 70 Guida all'installazione AXIS P5532/P5534 Panoramica dell'hardware Telecamera Pulsante di comando Alloggiamento scheda SDHC LED di stato Pulsante di riavvio Copertura a cupola Guarnizione ad anello Viti dell’anello (6) Anello della Cupola Copertura a cupola Copertura superiore... - Seite 71 Guida all'installazione AXIS P5532/P5534 Pagina 71 Montaggio su controsoffitto Piastra di montaggio Viti della piastra Montaggio su soffitto mobile di montaggio Braccio della staffa (3) Vite del braccio della staffa (3) e rondella (3) Anello esterno Cavo di sicurezza Supporti dell'unità (3)
-
Seite 72: Installazione Dell'hardware
Preparazione dell'installazione Leggere tutte le istruzioni prima di installare l'unità AXIS P5532/P5534 poichè numerose fasi di preparazione dell'istallazione richiedono la rimozione del coperchio superiore ed è opportuno che vengano completate nello stesso momento. - Seite 73 7. Far scorrere i supporti della telecamera di rete nelle scanalature della piastra di montaggio e ruotare la telecamera. 8. Installare il Midspan High PoE a 1 porta, vedere Installare il Midspan AXIS T8123 High PoE a 1 porta, a pagina 76.
- Seite 74 Pagina 74 Guida all'installazione AXIS P5532/P5534 9. Controllare che i LED di segnalazione del midspan indichino le condizioni corrette e consultare la tabella a pagina 87 per ulteriori dettagli. Montaggio su soffitto mobile 1. Rimuovere il pannello del soffitto su cui deve essere eseguito il montaggio.
- Seite 75 10. Far scorrere i supporti della telecamera di rete nelle scanalature della piastra di montaggio e ruotare la telecamera. 11. Installare il Midspan High PoE a 1 porta, vedere Installare il Midspan AXIS T8123 High PoE a 1 porta, a pagina 76.
- Seite 76 5. Collegare alla telecamera il cavo di rete e il cavo multiplo, se applicabile. 6. Installare l'unità AXIS T8123, vedere Installare il Midspan AXIS T8123 High PoE a 1 porta, a pagina 76. 7. Rimontare il coperchio della base della telecamera nella posizione originale.
- Seite 77 Se la rete non dispone di un server DHCP, per la telecamera di rete viene utilizzato l'indirizzo IP predefinito 192.168.0.90. Per assegnare un indirizzo IP statico, utilizzare AXIS IP Utility o AXIS Camera Management in ambiente Windows. In base al numero di videocamere da installare, utilizzare il metodo che meglio si adatta alle proprie esigenze.
- Seite 78 Guida all'installazione AXIS P5532/P5534 AXIS IP Utility: telecamera singola/piccole installazioni AXIS IP Utility rileva e visualizza automaticamente i dispositivi Axis collegati alla rete. L’applicazione inoltre può essere utilizzata per assegnare manualmente un indirizzo IP statico. Si tenga presente che la telecamera di rete deve essere installata sullo stesso segmento di rete (subnet fisica) del computer sul quale è...
- Seite 79 1. Verificare che la videocamera sia collegata alla rete e alimentata correttamente. 2. Avviare AXIS Camera Management. Non appena la telecamera di rete viene visualizzata nella finestra, fare clic con il pulsante destro sul collegamento e selezionare Live View Home Page (Immagini dal vivo).
-
Seite 80: Impostazione Della Password
Guida all'installazione AXIS P5532/P5534 Assegnazione degli indirizzi IP a più telecamere AXIS Camera Management facilita il processo di assegnazione degli indirizzi IP di più periferiche, suggerendo gli indirizzi IP in base a un intervallo specifico. 1. Selezionare le periferiche da configurare (è possibile selezionare più... - Seite 81 Guida all'installazione AXIS P5532/P5534 Pagina 81 3. Inserire una password e reinserirla per confermarla. Fare clic su OK. La password è stata ora configurata. Per creare una connessione HTTPS, iniziare facendo clic su questo pulsante. Per configurare la password direttamente tramite una connessione non crittografata, inserire la password in questo punto.
- Seite 82 Viene visualizzata la pagina Live View (Immagini dal vivo) con i collegamenti agli strumenti di configurazione che consentono di personalizzare la telecamera. Se necessario, fare clic su Yes (Sì) per installare AMC (Axis Media Control) che consente di visualizzare il flusso video in Microsoft Internet Explorer. A questo scopo è necessario disporre dei privilegi di amministratore.
- Seite 83 Bonjour nel browser (ad esempio Safari) e fare clic sul collegamento successive) per accedere alle pagine web della telecamera. Tutti i sistemi Servizio gratuito fornito da Axis che consente di installare la AXIS Dynamic operativi videocamera in modo facile e veloce. È necessaria una connessione a DNS Service Internet senza proxy http.
- Seite 84 Pagina 84 Guida all'installazione AXIS P5532/P5534 Assegnazione dell'indirizzo IP con ARP/Ping 1. Acquisire un indirizzo IP sullo stesso segmento di rete cui è connesso il computer in uso. 2. Individuare il numero di serie indicato sull’etichetta della telecamera. 3. Aprire una finestra MS-DOS sul computer e digitare i seguenti comandi:...
- Seite 85 Connettori Connettore di rete – Connettore Ethernet RJ-45. Supporto High PoE (Power over Ethernet, IEEE 802.3at). Utilizzare il Midspan AXIS T8123 High PoE a 1 porta (incluso). Per la conformità EMC, utilizzare cavi schermati. Connettore multiplo – Connettore terminale per la connessione di dispositivi esterni: •...
- Seite 86 Pagina 86 Guida all'installazione AXIS P5532/P5534 Cavo multiplo (non incluso) Quando si connettono dispositivi esterni all'unità AXIS P5532/P5534, è necessario un cavo multiplo per mantenere la classificazione IP51 della telecamera. Il cavo multiplo può essere acquistato dal proprio rivenditore Axis.
- Seite 87 Fisso per 10 secondi dopo un riavvio senza errori Nota: Per ulteriori informazioni sugli indicatori di stato dell'unità AXIS P5532/P5534, leggere la Guida per l'utente, disponibile sul CD del prodotto video di rete AXIS fornito insieme al prodotto, oppure sul sito web di Axis all'indirizzo www.axis.com.
-
Seite 88: Ripristino Delle Impostazioni Predefinite
Axis all’indirizzo www.axis.com/techsup. Ulteriori informazioni La Guida per l’utente è disponibile sul sito web di Axis all’indirizzo www.axis.com oppure sul CD del prodotto video di rete AXIS fornito con il prodotto. -
Seite 89: Pasos Para La Instalación
Esta guía de instalación incluye las instrucciones necesarias para instalar una Cámara de red domo AXIS P5532/AXIS P5534 PTZ en su red. Para obtener información sobre cualquier cuestión relacionada con el uso del producto, consulte el Manual del usuario, disponible en el CD que se incluye en este paquete o en la página web www.axis.com. -
Seite 90: Presentación Del Hardware
Página 90 AXIS P5532/P5534 Guía de instalación Presentación del hardware Unidad de cámara Botón de control Ranura para tarjeta SDHC LED indicador de estado Botón de reinicio Cubierta del domo Anillo del domo Tornillos del Anillo de sellado anillo del domo (6) - Seite 91 AXIS P5532/P5534 Guía de instalación Página 91 Montaje en techo duro Placa de montaje Tornillos de la placa de montaje Montaje en falso techo Brazo de la escuadra (3) Tornillos del de la brazo escuadra (3) y arandela Anillo embellecedor...
-
Seite 92: Instalación Del Hardware
Preparación para la instalación Lea todas las instruciones de instalación antes de prepararse para instalar la cámara AXIS P5532/ P5534, puesto que varios de los pasos de preparación para la instalación requieren que se retire la cubierta superior y es recomendable llevarlos a cabo todos juntos. -
Seite 93: Instalación De Una Tarjeta Sd (Opcional)
(Configuración > Opciones de sistema > Almacenamiento > Tarjeta SD) y haga clic en Unmount (Desinstalar). Para obtener más información, consulte el Manual del usuario disponible en el CD de productos de vídeo en red de AXIS suministrado con este producto o en el sitio web www.axis.com Montaje en techo duro 1. - Seite 94 8. Instale el midspan High PoE de 1 puerto, consulte la sección Instalación del midspan High PoE AXIS T8123 con 1 puerto, en la página 97. 9. Compruebe que los indicadores LED del midspan indiquen las condiciones correctas, consulte la tabla de la página 108 para obtener más información.
- Seite 95 11. Instale el midspan High PoE de 1 puerto, consulte la sección Instalación del midspan High PoE AXIS T8123 con 1 puerto, en la página 97. 12. Compruebe que los indicadores LED del midspan indiquen las condiciones adecuadas. Para obtener información más detallada, consulte la tabla de la página 108.
- Seite 96 5. Conecte el cable de red y el cable multiconector, si procede, a la cámara de red. 6. Instale el dispositivo AXIS T8123, consulte la sección Instalación del midspan High PoE AXIS T8123 con 1 puerto, en la página 97.
- Seite 97 Instalación del midspan High PoE AXIS T8123 con 1 puerto El midspan High PoE Axis T8123 permite que los productos de vídeo en red de Axis con un consumo eléctrico elevado reciban datos y alimentación por el mismo cable Ethernet. Siga estas instrucciones para conectar el dispositivo AXIS T8123.
-
Seite 98: Asignación De Una Dirección Ip
AXIS Camera Management. En función del número de cámaras que desee instalar, deberá utilizar el método que se adapte mejor a sus necesidades. Ambas aplicaciones son gratuitas y están disponibles en el CD de productos de vídeo en red de AXIS suministrado con este producto, o pueden descargarse de www.axis.com Método... - Seite 99 AXIS IP Utility detecta y muestra automáticamente los dispositivos Axis que existen en la red. Además, esta aplicación puede utilizarse para asignar manualmente una dirección IP estática. Recuerde que el equipo que ejecute AXIS IP Utility debe instalarse en el mismo segmento de red (subred física) que la cámara de red.
- Seite 100 1. Compruebe que la cámara esté conectada a la red y que reciba alimentación. 2. Inicie AXIS Camera Management. Cuando la cámara de red aparezca en la ventana, haga clic con el botón derecho en el enlace y seleccione Live View Home Page (Página de inicio de Live View).
- Seite 101 Página 101 Asignación de direcciones IP en varios dispositivos AXIS Camera Management acelera el proceso de asignación de direcciones IP en varios dispositivos indicando direcciones IP disponibles dentro de un intervalo especificado. 1. Seleccione los dispositivos que desee configurar (se pueden seleccionar varios modelos) y haga clic en el botón Assign...
- Seite 102 Página 102 AXIS P5532/P5534 Guía de instalación 3. A continuación, escriba una contraseña y vuelva a escribirla para confirmarla. Haga clic en OK (Aceptar). La contraseña ya se ha configurado. Para crear una conexión HTTPS, empiece haciendo clic en este botón.
- Seite 103 La página Live View de la cámara de red aparece con enlaces a las herramientas de configuración que le permiten personalizar la cámara. En caso necesario, haga clic en Yes (Sí) para instalar AMC (AXIS Media Control), lo que permite la visualización de vídeo continuo en Internet Explorer. Para ello debe tener derechos de administrador en su equipo.
- Seite 104 Bonjour del explorador (p. ej., Safari) y haga clic en el enlace posterior) para acceder a las páginas web de la cámara. Todos Servicio gratuito suministrado por Axis que permite instalar la cámara Servicio de DNS de forma rápida y sencilla. Es necesario disponer de conexión a dinámico de AXIS Internet sin proxy HTTP.
- Seite 105 AXIS P5532/P5534 Guía de instalación Página 105 Configuración de la dirección IP con ARP/Ping 1. Adquiera una dirección IP en el mismo segmento de red en el que está conectado su equipo. 2. Localice el número de serie (S/N) en la etiqueta de producto de la cámara.
- Seite 106 Conector de red: conector Ethernet RJ-45. Admite High PoE (alimentación de alta potencia a través de Ethernet, IEEE 802.3at). Utilice el midspan High PoE AXIS T8123 de 1 puerto (incluido). Se deben utilizar cables blindados de conformidad con la EMC.
- Seite 107 Página 107 Cable multiconector (no incluido) Para conectar equipos externos a la cámara AXIS P5532/P5534 es necesario un cable multiconector a fin de mantener la clasificación IP51 de la cámara. El cable multiconector se puede adquirir en un proveedor de Axis.
- Seite 108 Fijo durante 10 segundos después de un reinicio correcto Nota: Para obtener más información sobre los indicadores de estado de la cámara AXIS P5532/ P5534, consulte el Manual del usuario disponible en el CD de productos de vídeo en red de AXIS suministrado con este producto o en el sitio web www.axis.com.
-
Seite 109: Más Información
éste y otros temas, visite la página web de soporte de Axis en www.axis.com/ techsup. Más información El Manual del usuario está disponible en el sitio web de Axis, www.axis.com, o en el CD de productos de vídeo en red de AXIS suministrado con este producto. Un consejo: Visite www.axis.com/techsup para comprobar si hay disponible firmware actualizado para... - Seite 111 Safety Notice - Battery Replacement The AXIS P5532/P5534 uses a 3.0V CR2032 Lithium battery as the power supply for its internal real-time clock (RTC). Under normal conditions this battery will last for a minimum of 5 years. Low battery power affects the operation of the RTC, causing it to reset at every power-up.
- Seite 112 Ver. 2.30 Installation Guide AXIS P5532/P5534 Printed: June 2010 Part No. 39632 © Axis Communications AB, 2009-2010...
