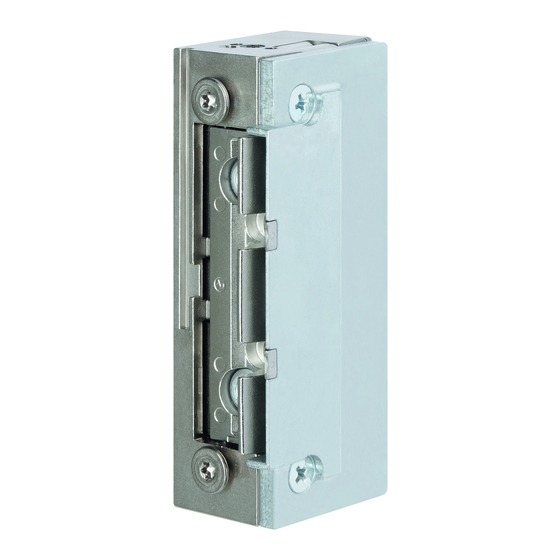

Assa Abloy effeff 118F-Serie Montageanleitung

Elektrotüröffner Modell 118F...
für Feuerschutztüren

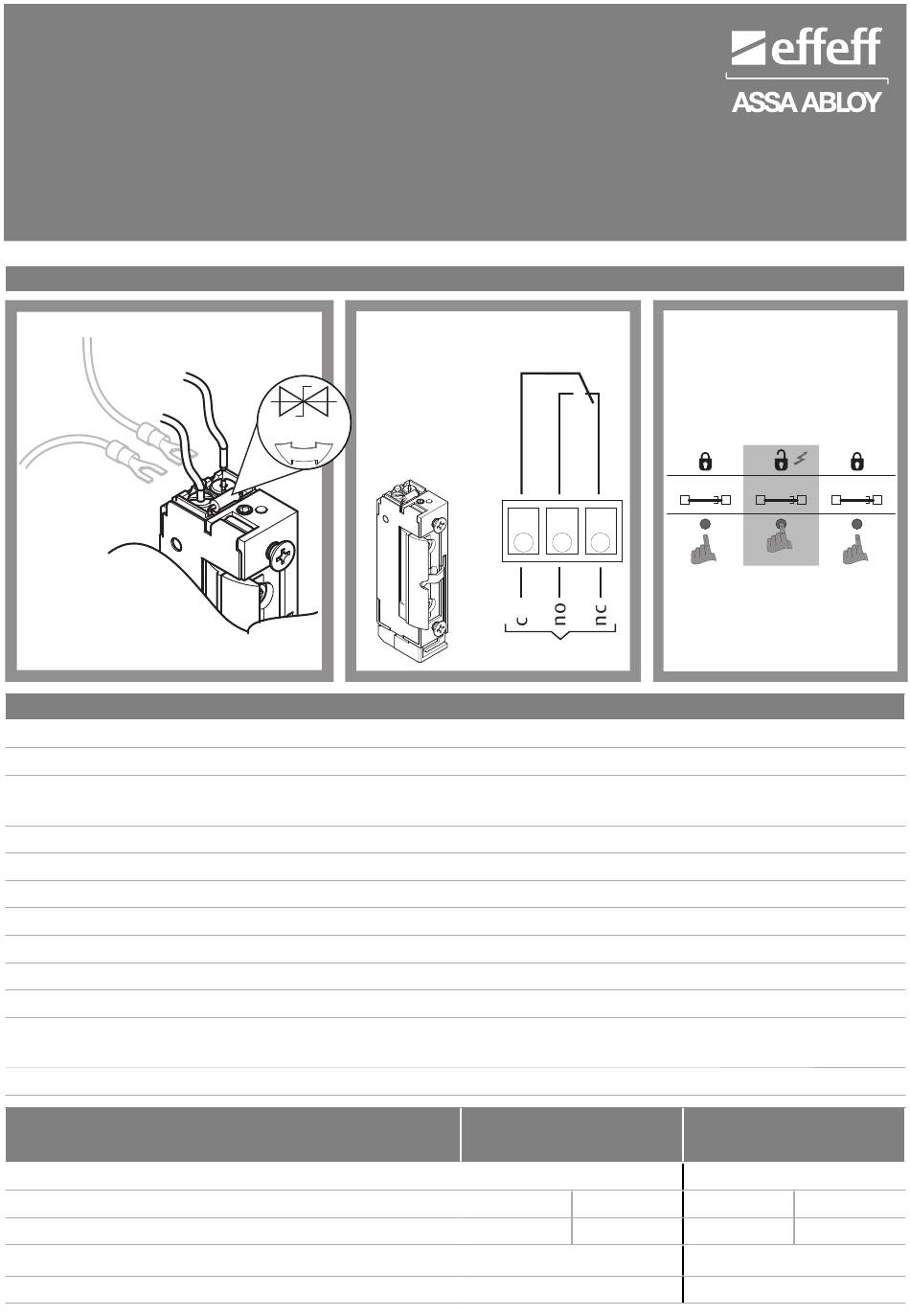

Montageanleitung / Mounting Instructions / Notice de Montage
D0058206, 01.2022
Anschlussplan / Connection / Connexion
118F...
+/-
Technische Daten / Technical Details / Caractéristiques techniques
Festigkeit gegen Aufbruch / Break-in resistance
Material / Material
Verstellbereich Falle / Regulating range of the latch
Rastung / Detent
Falleneingrifftiefe / Meshing depth of latch
Betriebstemperaturbereich / Operating temperature
Umweltklasse / Environmental class
Schutzart / International protection
Einbaulage / Mounting position
Max. Belastbarkeit des Rückmeldekontakts / Max. load of monitoring contact
Freilaufdiode / Recovery Diode
Brandschutztauglichkeit / Fire protecting suitability
Zertifikat der Leistungsbeständigkeit / Certificat of Constancy of performance
VdS-Anerkennung / VdS approval
Elektrische Daten / Electrical Data /
Caracteristiques electrique (20 °C)
Betriebsspannungsbereich / Operating voltage range
Betriebsnennspannung / Rated operating voltage
Nennstromaufnahme / Rated current consumption
Maximale Fallenvorlast / Maximum Preload AC
Maximale Fallenvorlast / Maximum Preload DC (stabil.)
118FRR ...
Rückmeldekontakt
Monitoring contact
Kontaktstellung:
Tür offen
+/-
Contact position:
Door open
RR
118F...A71
10 ... 24 V AC/DC
12 V DC 12 V AC
277 mA 190 mA
200 N (12 V) >350 N (24 V) 200 N (24 V) >350 N (42 V)
50 N (12 V) 200 N (24 V)
