Brennstoff - Webasto Thermo Top E Einbauanleitung

Brennstoff

VORSICHT!
Tankdeckelverschluß des Fahrzeugs öffnen, Tank belüften und Tankverschluß wieder schließen!
Auslaufenden Kraftstoff mit geeignetem Behälter auffangen!
Brennstoffleitung und Kabelbaum Dosierpumpe so verlegen, dass sie gegen Steinschlag geschützt
sind! Wenn nicht anders beschrieben, erfolgt die Befestigung mit Kabelbindern!
An scharfen Kanten Brennstoffleitung und Kabelbaum mit Scheuerschutz versehen!
ACHTUNG!
Verlegung Brennstoffleitung und Kabelbaum zur Dosierpumpe erfolgt gemäß Schema Kabelbaumver-
legung.
1
1
3
45
1314837A
10
22
2
23
125
24
1

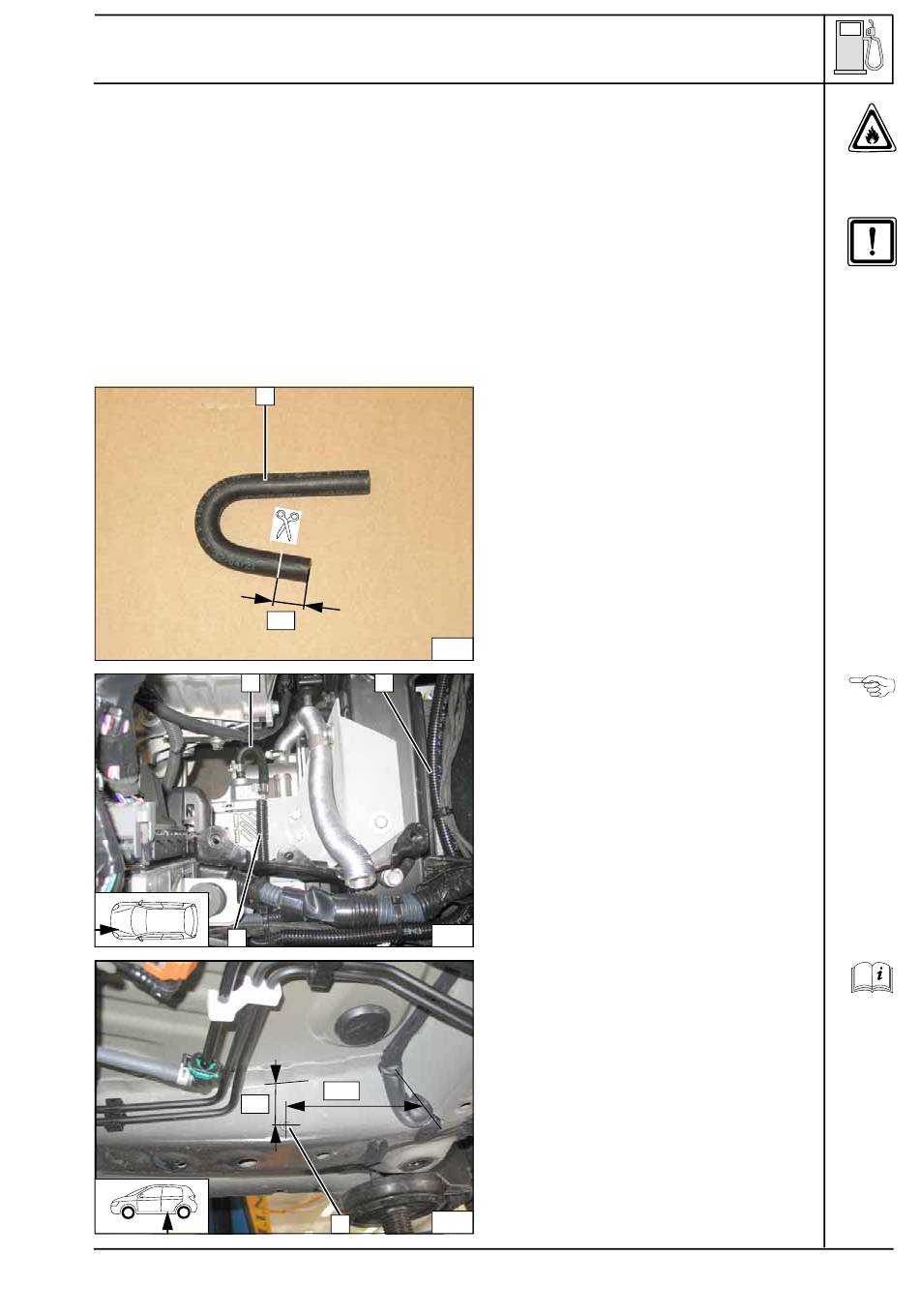

1 Formschlauch 180°
Lage der Bauteile kontrollieren, wenn nötig
korrigieren. Auf Freigängigkeit achten!
1 Formschlauch, Schelle Ø 10 [2x]
2 Kabelbaum Dosierpumpe, Brennstofflei-
tung in Wellrohr
3 Wellrohr, Brennstoffleitung
1 Bohrung Ø 9,1; Einnietmutter M6
Toyota IQ
Anschluss
Heizgerät
vorberei-
ten
Anschluss
Heizgerät
vorberei-
ten
Einbauort
Dosier-
pumpe
15
