Brennstoff - Webasto Thermo Top Evo Einbaudokumentation

Brennstoff

VORSICHT!
Tankdeckelverschluß des Fahrzeugs öffnen, Tank belüften und Tankverschluß wieder schließen!
Auslaufenden Kraftstoff mit geeignetem Behälter auffangen!
Brennstoffleitung und Kabelbaum Dosierpumpe so verlegen, dass sie gegen Steinschlag geschützt
sind! Wenn nicht anders beschrieben, erfolgt die Befestigung mit Kabelbindern!
An scharfen Kanten Brennstoffleitung und Kabelbaum mit Scheuerschutz versehen!
ACHTUNG!
Verlegung Brennstoffleitung und Kabelbaum zur Dosierpumpe erfolgt gemäß Schema Kabelbaumver-
legung.
1317665B
2
1 1
1
1
1

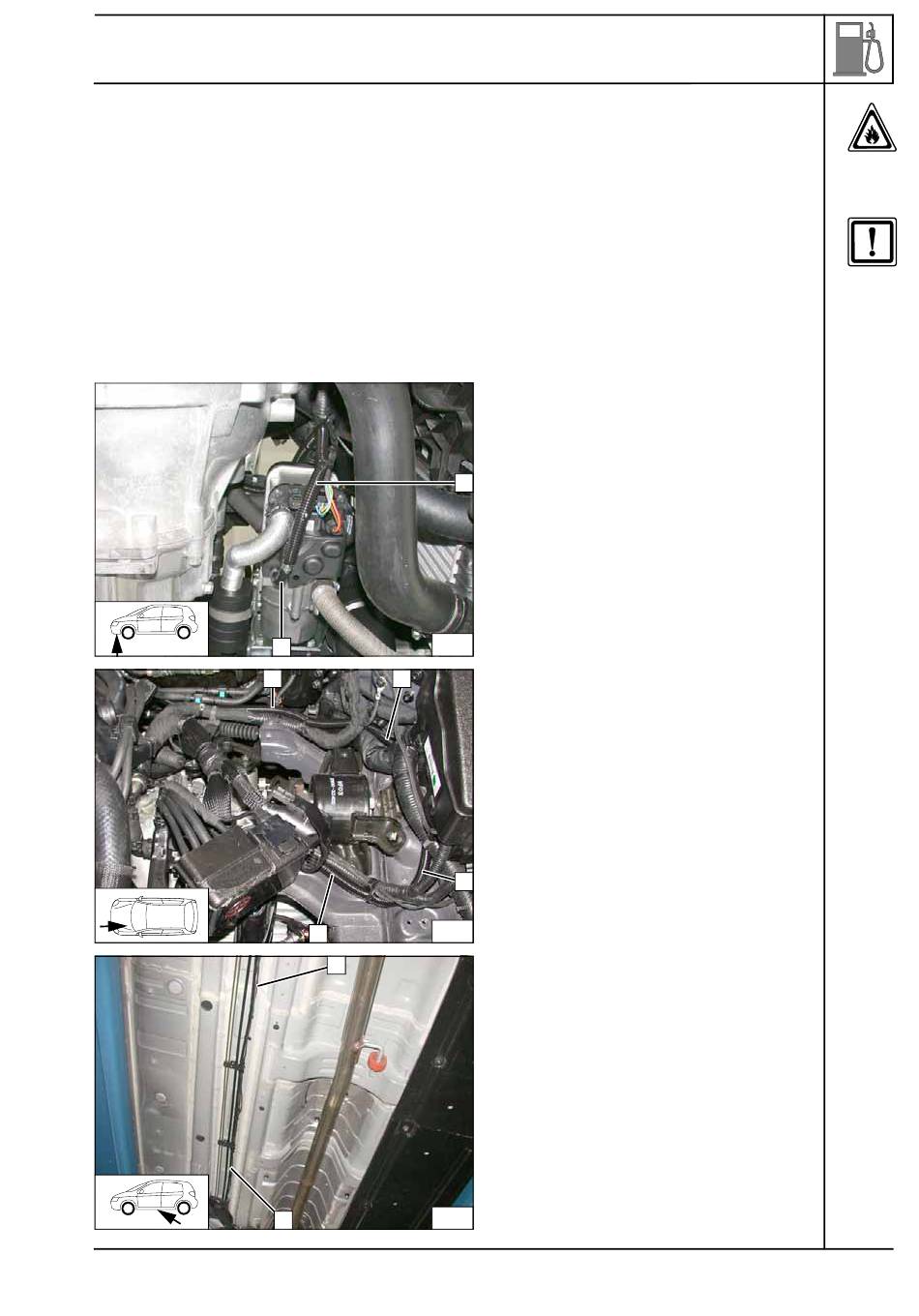

1 Brennstoffleitung und Kabelbaum Do-
sierpumpe in Wellrohr Ø 10
2 Formschlauch 90°, Schelle Ø 10 [2x]
1
49
1 Brennstoffleitung und Kabelbaum Do-
sierpumpe in Wellrohr Ø 10
1
50
1 Brennstoffleitung und Kabelbaum Do-
sierpumpe
51
Hyundai i40
Anschluss
Heizgerät
Leitungen
verlegen
Leitungen
verlegen
24
