Bedienungsanleitung

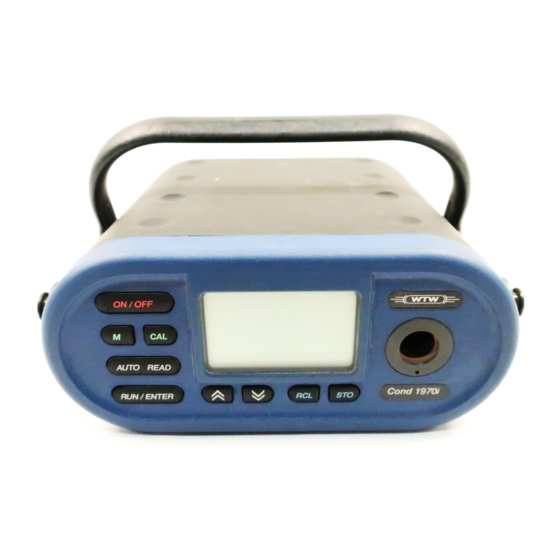

Multi 197i
Portables pH/Sauerstoff/Leitfähigkeits-Meßgerät
ba75339d03
01/2005

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für wtw Multi 197i

Inhaltszusammenfassung für wtw Multi 197i

  • Seite 1 Bedienungsanleitung Multi 197i Portables pH/Sauerstoff/Leitfähigkeits-Meßgerät ba75339d03 01/2005...
  • Seite 2 Haben Sie deshalb bitte Verständnis, daß aus den Anga- ben, Abbildungen und Beschreibungen keine juristischen Ansprüche abgeleitet werden können. © Copyright Weilheim 2005, WTW GmbH Nachdruck - auch auszugsweise - nur mit schriftlicher Genehmigung der WTW GmbH, Weilheim. Printed in Germany.

  • Seite 3: Inhaltsverzeichnis

    Multi 197i Inhaltsverzeichnis Überblick ........3 Allgemeine Merkmale .
  • Seite 4 Inhaltsverzeichnis Multi 197i 4.7.4 Speicher löschen ......54 Daten übertragen ......55 4.8.1...

  • Seite 5: Überblick

    Überblick Allgemeine Merkmale Mit dem portablen Mehrparameter-Meßgerät Multi 197i können Sie schnell und zuverlässig pH-Messungen, Sauerstoffmessungen und Leitfähigkeitsmessungen durchführen. Das Multi 197i bietet für alle Anwendungsbereiche ein Höchstmaß an Bedienkomfort, Zuverlässigkeit und Meßsicherheit. ® ® Die bewährten MultiCal und OxiCal Kalibrierverfahren sowie die Verfahren zum Bestimmen/Einstellen der Zellenkonstante unterstützen...

  • Seite 6: Display

    Multi 197i Hinweis Falls Sie weitere Informationen oder Anwendungshinweise benötigen, können Sie bei WTW anfordern: l Applikationsberichte l Fibeln l Sicherheitsdatenblätter. Informationen zu lieferbarer Literatur erhalten Sie durch den WTW-Ka- talog oder über Internet. Display Statusanzeige Sensorsymbol % mg/l Meßwertanzeige...

  • Seite 7: Tastenfeld

    Meßwert speichern <STO> Buchsenfeld Achtung Schließen Sie an das Meßgerät nur Sensoren an, die keine unzulässi- gen Spannungen oder Ströme (> SELV und > Stromkreis mit Strombe- grenzung) einspeisen können. Nahezu alle Sensoren - insbesondere WTW-Sensoren - erfüllen diese Bedingungen.
  • Seite 8 Überblick Multi 197i Maximale Das Multi 197i kann maximal mit folgenden Sensoren bestückt werden: Sensorbestückung l Eine pH-Tiefenarmatur oder eine pH-Meßkette (Einstabmeßkette oder pH-Elektrode + Referenzelektrode). Achten Sie darauf, daß im- mer nur ein pH-Sensor angeschlossen ist. l Ein Sauerstoffsensor l Eine Leitfähigkeitsmeßzelle...
  • Seite 9 Multi 197i Überblick Hinweis Die Sensoreingänge 1 und 2 dürfen nicht gleichzeitig belegt sein. An den beiden Eingängen 5 und 6 dürfen nur unterschiedliche Sensorty- pen (Oxi und Cond) gleichzeitig angeschlossen sein.
  • Seite 10 Überblick Multi 197i...

  • Seite 11: Sicherheit

    Multi 197i Sicherheit Sicherheit Diese Bedienungsanleitung enthält grundlegende Hinweise, die bei In- betriebnahme, Bedienung und Wartung des Meßgerätes zu beachten sind. Daher ist diese Bedienungsanleitung unbedingt vor dem Arbeiten vom Bediener zu lesen. Die Bedienungsanleitung ständig am Einsatz- ort des Meßgerätes verfügbar halten.

  • Seite 12: Allgemeine Sicherheitshinweise

    Sicherheit Multi 197i Allgemeine Sicherheitshinweise Dieses Gerät ist gemäß den einschlägigen Richtlinien und Normen für elektronische Meßgeräte gebaut und geprüft (siehe Kapitel ECHNISCHE ATEN Es hat das Werk in sicherheitstechnisch einwandfreiem Zustand ver- lassen. Funktion und Betriebs- Die einwandfreie Funktion und Betriebssicherheit des Meßgerätes ist sicherheit nur dann gewährleistet, wenn bei der Benutzung die allgemein übli-...

  • Seite 13: Inbetriebnahme

    Multi 197i Inbetriebnahme Inbetriebnahme Lieferumfang l Portables Mehrparameter-Meßgerät Multi 197i mit integriertem Akku l Trage- und Aufstellbügel l Tragegurt l 2 Sensorköcher (Typ pH und Oxi-LF) l Steckernetzgerät l Bedienungsanleitung Energieversorgung Netzbetrieb und Aufla- Sie können das Meßgerät wahlweise mit dem im Gerät integrierten den der Akkus Akku oder mit dem Steckernetzgerät betreiben.

  • Seite 14: Erstinbetriebnahme

    Inbetriebnahme Multi 197i Steckernetzgerät anschließen Stecker (1) in die Buchse (2) des Meßgeräts stecken. Original WTW-Steckernetzgerät (3) an eine leicht zugängliche Steckdose anschließen. Erstinbetriebnahme Führen Sie folgende Tätigkeiten aus: l Für Netzbetrieb und Aufladen des Akkus: Steckernetzgerät an- schließen (siehe Abschnitt 3.2 E NERGIEVERSORGUNG l Datum und Uhrzeit einstellen.
  • Seite 15 Multi 197i Inbetriebnahme mg/l Time Baud 0 9 0 4 ° Day.Month Year Ident Tref25 Tref20 Auto Store REL1 REL2 LoBat ARng Mit <L> <M> das Datum des aktuellen Tages einstellen. Mit <RUN/ENTER> bestätigen. Im Display blinkt die Datumsanzeige (Monat).

  • Seite 16: Sensorköcher

    Inbetriebnahme Multi 197i Sensorköcher Zur Aufbewahrung der Sensoren während des Feldeinsatzes sowie zur Feuchthaltung des Sensorelements enthält die Köcherspitze eine Schaumgummieinlage, die mit entionisiertem Wasser angefeuchtet werden kann. Hinweis Nähere Informationen zur richtigen Aufbewahrung entnehmen Sie bitte der Bedienungsanleitung des Sensors.

  • Seite 17: Bedienung

    Multi 197i Bedienung Bedienung Bedienstruktur aktiver und inaktiver Zum pH/Redox-Sensor kann wahlweise der Sensor am Eingang REL1 REL-Eingang oder REL2 zugeschaltet werden ("aktiv" geschaltet). Der andere Ein- gang ist nicht zugeschaltet ("inaktiv"). Das Umschalten erfolgt im Gerät mit Hilfe eines Relais. Der aktive REL-Eingang ist im Display ange- zeigt.

  • Seite 18: Meßgerät Einschalten

    Bedienung Multi 197i Hinweis Beim Anschluß eines Sensors an den aktiven REL-Eingang erkennt das Meßgerät den Sensor bzw. die Meßzelle automatisch und schaltet in den zuletzt aktiven Meßmodus. Sobald der Sensor am aktiven REL- Eingang abgesteckt wird, wechselt das Gerät wieder zum Meßmodus pH (mV).

  • Seite 19: Ph-Wert/Redoxspannung

    Multi 197i Bedienung pH-Wert/Redoxspannung 4.3.1 Allgemeines Vorbereitende Führen Sie folgende vorbereitende Tätigkeiten aus, wenn Sie messen Tätigkeiten möchten: pH-Tiefenarmatur bzw. pH-Meßkette an das Meßgerät an- schließen. GegebenenfallsTaste <M> so oft drücken, bis die Anzeige pH (pH-Messung) oder mV (Messung der Redoxspannung) er- scheint.
  • Seite 20 Bedienung Multi 197i Temperaturmessung bei Sie können pH-Messungen mit und ohne Temperaturmeßfühler sowie pH-Messungen mit dem Temperaturmeßfühler eines Sauerstoffsensors oder einer Leitfähigkeitsmeßzelle durchführen. Das Meßgerät erkennt, welche Sensoren angeschlossen sind und schaltet automatisch in den richti- gen Modus der Temperaturmessung.

  • Seite 21: Ph-Wert Messen

    Multi 197i Bedienung 4.3.2 pH-Wert messen Vorbereitende Tätigkeiten gemäß Abschnitt 4.3.1 ausführen. pH-Meßkette in die Meßlösung eintauchen. Tasten <L> <M> drücken, bis in der Statusanzeige pH er- scheint. Der pH-Wert erscheint im Display. % mg/l Time Baud 2 4 8 °...

  • Seite 22: Redoxspannung Messen

    Bedienung Multi 197i AutoRead-Funktion mit <AUTO READ> aktivieren. Der aktuelle Meßwert wird eingefroren (Hold-Funktion). AutoRead mit <RUN/ENTER> starten. Anzeige AR blinkt, bis ein stabiler Meßwert vorliegt. Dieser Meßwert wird auf die Schnittstelle übertragen. Ggf. mit <RUN/ENTER> die nächste AutoRead-Messung star- ten.

  • Seite 23: Kalibrieren Ph

    Asymmetrie = ASY 2-Punkt l Steilheit = SLO AutoCal TEC ist als vollautomatische Zweipunktkalibrierung speziell auf die WTW- Technischen Pufferlösungen abgestimmt. Die Pufferlösungen werden vom Meßgerät automatisch erkannt. Je nach Geräteeinstellung (siehe Abschnitt 4.9 K ) zeigt das Gerät den zugehörigen Puffer- ONFIGURIEREN sollwert oder die aktuelle Meßkettenspannung in mV an.

  • Seite 24: Beispielausdruck

    Bedienung Multi 197i Hinweis Sie können sich automatisch nach dem Kalibrieren ein Kalibrierproto- koll ausdrucken lassen. Verbinden Sie dazu vor dem Kalibrieren einen Drucker gemäß Abschnitt 4.8.2 mit der Schnittstelle. Nach einer gülti- gen Kalibrierung wird das Protokoll gedruckt. Beispielausdruck: CALIBRATION PROTOCOL 02.03.02...
  • Seite 25 Multi 197i Bedienung Kalibrierbewertung Nach dem Kalibrieren bewertet das Meßgerät automatisch die Kalibrie- rung. Asymmetrie und Steilheit werden dabei getrennt bewertet. Die je- weils schlechtere Bewertung erscheint im Display. Anzeige Asymmetrie Steilheit [mV] [mV/pH] -15 ... +15 -60,5 ... -58 -20 ...

  • Seite 26: Autocal Tec

    Pufferlösungen (pH-Werte bei 25 °C: 2,00 / 4,01 / 7,00 / 10,01). Hinweis Die Kalibrierung bei pH 10,01 ist für die WTW-Technische Pufferlösung TEP 10 Trace bzw. TPL 10 Trace optimiert. Andere Pufferlösungen können zu einer fehlerhaften Kalibrierung führen. Die richtigen Puffer- lösungen finden Sie im WTW-Katalog oder im Internet.
  • Seite 27 Multi 197i Bedienung 7 0 0 % mg/l % mg/l Time Baud Time Baud 2 4 8 2 4 8 ° ° Day.Month Day.Month Year Ident Year Ident Tref25 Tref20 Auto REL1 REL2 Tref25 Tref20 Auto REL1 REL2 LoBat ARng...
  • Seite 28 Bedienung Multi 197i 1 8 4 4 0 1 % mg/l % mg/l Time Baud Time Baud 2 4 8 2 4 8 ° ° Day.Month Day.Month Year Ident Year Ident Tref25 Tref20 Auto REL1 REL2 Tref25 Tref20 Auto REL1...

  • Seite 29: Sauerstoff

    Sauerstoff 4.4.1 Allgemeines Hinweis Sauerstoffmessungen mit dem Multi 197i können nur mit den Sauer- stoffsensoren CellOx 325 oder StirrOx G durchgeführt werden. Der Rührer des Sauerstoffsensors StirrOx G muß mit Hilfe des Stecker- netzgeräts NT/pH Mix 540 separat mit Spannung versorgt werden.
  • Seite 30 Bedienung Multi 197i Hinweis Falsche Kalibrierung von Sauerstoffsensoren liefert falsche Meßwerte. Führen Sie in regelmäßigen Zeitabständen eine Kalibrie- rung durch. Temperaturmeßfühler Im Sauerstoffsensor ist ein Temperaturmeßfühler integriert, der stets die aktuelle Temperatur der Meßlösung ermittelt.

  • Seite 31: Sauerstoffkonzentration Messen

    Multi 197i Bedienung 4.4.2 Sauerstoffkonzentration messen Bei der Konzentrationsmessung von Meßlösungen mit einem Salzge- halt von mehr als 1 g/l ist eine Salzgehaltskorrektur erforderlich. Hinweis Das Eingeben des aktuellen Salzgehalts ist in Abschnitt 4.4.6 S auf Seite 35 be- ALZGEHALT ALINITÄT...

  • Seite 32: Sauerstoffsättigung Messen

    Bedienung Multi 197i mg/l Time Baud 1 7 6 ° Day.Month Year Ident Tref25 Tref20 Auto Store REL1 REL2 LoBat ARng Bei gedrückter Taste <RUN/ENTER> mit <M> Salzgehaltskor- rektur ausschalten. Im Display erlischt die SAL-Anzeige. 4.4.3 Sauerstoffsättigung messen So können Sie die Sauerstoffsättigung messen: Vorbereitende Tätigkeiten gemäß...

  • Seite 33: Autoread Ar (Driftkontrolle) Und Hold-Funktion

    Multi 197i Bedienung 4.4.4 AutoRead AR (Driftkontrolle) und Hold-Funktion Die Funktion AutoRead (Driftkontrolle) prüft die Stabilität des Meßsi- gnals. Die Stabilität hat einen wesentlichen Einfluß auf die Reprodu- zierbarkeit des Meßwerts. Mit Hilfe der Hold-Funktion wird die Meßwertanzeige eingefroren. Kriterien Bei identischen Meßbedingungen gelten folgende Kriterien für die...

  • Seite 34: Kalibrieren Sauerstoff

    Bedienung Multi 197i 4.4.5 Kalibrieren Sauerstoff Warum kalibrieren? Sauerstoffsensoren altern. Dabei verändert sich die Steilheit des Sau- erstoffsensors. Durch das Kalibrieren wird die aktuelle Steilheit des Sensors ermittelt und im Meßgerät abgespeichert. l Nach Anschließen eines anderen Sauerstoffsensors Wann kalibrieren? l Wenn das Sensorsymbol blinkt (nach Ablauf des Kalibrierintervalls).
  • Seite 35 Multi 197i Bedienung Sensorbewertung Nach dem Kalibrieren bewertet das Meßgerät den aktuellen Zustand des Sensors über die relative Steilheit. Die Bewertung erscheint im Dis- play. Die relative Steilheit hat keine Auswirkung auf die Meßgenauig- keit. Niedrige Werte weisen darauf hin, daß die Elektrolytfüllung in absehbarer Zeit verbraucht ist und der Sensor regeneriert werden muß.
  • Seite 36 Bedienung Multi 197i mg/l Time Baud 1 7 6 ° Day.Month Year Ident Tref25 Tref20 Auto Store REL1 REL2 LoBat ARng Taste <RUN/ENTER> drücken. AutoRead ist aktiv, AR blinkt. mg/l Time Baud 1 7 6 ° Day.Month Year Ident Tref25...

  • Seite 37: Salzgehalt (Salinität) Eingeben

    Dazu müssen Sie das Salinitätsäquivalent (die gemessene Salinität) der Meßlösung eingeben (Bereich 0,0 - 70,0) und die Salzge- haltskorrektur einschalten. Hinweis Sie können mit dem Multi 197i die Salinität messen. Das Vorgehen ist im Abschnitt 4.5.3 S auf Seite 38 beschrieben. ALINITÄT MESSEN Salzgehalt eingeben Salinität der Meßlösung ermitteln (beliebige Methode, siehe...

  • Seite 38: Leitfähigkeit

    Multi 197i Leitfähigkeit 4.5.1 Allgemeines Hinweis Leitfähigkeitsmessungen mit dem Multi 197i können nur mit der Meß- zelle TetraCon 325 durchgeführt werden. Achtung Bei Anschluß von geerdetem PC/Drucker kann nicht in geerdeten Me- dien gemessen werden, da fehlerhafte Ergebnisse geliefert werden! Die Schnittstelle RS232 ist nicht galvanisch getrennt.

  • Seite 39: Referenztemperatur Tref

    Multi 197i Bedienung Referenztemperatur Tref Die Referenztemperatur (Tref) ist zwischen 20 °C und 25 °C umschalt- bar. Sie wird im Display mit Tref20 oder Tref25 angezeigt. Zum Um- schalten der Referenztemperatur siehe R EFERENZTEMPERATUR , Seite 60). UMSCHALTEN Zellenkonstante Taste <RCL> so oft drücken, bis die Anzeige CAL disp er- überprüfen...

  • Seite 40: Leitfähigkeit Messen

    Bedienung Multi 197i 4.5.2 Leitfähigkeit messen So können Sie Leitfähigkeitsmessungen durchführen: Vorbereitende Tätigkeiten gemäß Abschnitt 4.5.1 auf Seite 36 ausführen. Leitfähigkeitsmeßzelle in die Meßlösung eintauchen. Taste <L> <M> drücken, bis in der Statusanzeige und die Einheit µ S/cm erscheint. Der Leitfähigkeitswert erscheint im Display.

  • Seite 41: Autoread Ar (Driftkontrolle) Und Hold-Funktion

    Multi 197i Bedienung 4.5.4 AutoRead AR (Driftkontrolle) und Hold-Funktion Die Funktion AutoRead (Driftkontrolle) prüft die Stabilität des Meßsi- gnals. Die Stabilität hat einen wesentlichen Einfluß auf die Reprodu- zierbarkeit des Meßwerts. Mit Hilfe der Hold-Funktion wird die Meßwertanzeige eingefroren. So verwenden Sie die Funktion AutoRead und die Hold-Funktion bei Leitfähigkeitsmessungen:...

  • Seite 42: Zellenkonstante Bestimmen (Kalibrierung Im Kontrollstandard)

    Bedienung Multi 197i 4.5.5 Zellenkonstante bestimmen (Kalibrierung im Kontrollstan- dard) Warum Zellenkonstante Durch Alterung verändert sich die Zellenkonstante geringfügig, z. B. bestimmen? durch Ablagerungen. Als Folge wird ein ungenauer Meßwert ange- zeigt. Die ursprünglichen Eigenschaften der Zelle können oft durch Reinigen wiederhergestellt werden.

  • Seite 43: Kalibrierbewertung

    Multi 197i Bedienung Kalibrierbewertung Nach dem Kalibrieren bewertet das Meßgerät automatisch den aktuel- len Zustand der Kalibrierung. Die Bewertung erscheint im Display. Anzeige Zellenkonstante [cm 0,450 ... 0,500 cm außerhalb des Bereichs 0,450 ... 0,500 cm Fehlerbehebung gemäß Kapitel ... durchführen...
  • Seite 44 Bedienung Multi 197i mg/l Time Baud 4 7 3 ° Day.Month Year Ident Tref25 Tref20 Auto Store REL1 REL2 LoBat ARng Zurück zum Meßmodus: Taste <M> drücken. Die ermittelte Zellenkonstante wird für die Messung übernommen. Hinweis Bei Fehlermeldung E3 E3 siehe Kapitel 6 W...

  • Seite 45: Kalibrierintervalle (Int 3, Int 4, Int 5)

    Multi 197i Bedienung Kalibrierintervalle (Int 3, Int 4, Int 5) Für jede Meßgröße ist ein Zeitintervall gespeichert, nach dessen Ab- lauf Sie an das Kalibrieren erinnert werden. Nach Ablauf eines Kali- brierintervalls blinkt das Sensorsymbol zur entsprechenden Meßgröße. Messungen sind weiterhin möglich. Durch Kalibrieren des entspre- chenden Sensors wird die Funktion zurückgesetzt und der Zeitraum...

  • Seite 46: Speichern

    Bedienung Multi 197i Speichern Das portable Mehrparameter-Meßgerät Multi 197i verfügt über einen internen Datenspeicher. Darin können bis zu 500 Datensätze abge- speichert werden. Ein kompletter Datensatz besteht aus: l Speicherplatz-Nummer l Datum/Uhrzeit l Meßwerte der angeschlossenen und aktiven Sensoren l Temperaturwerte der angeschlossenen und aktiven Sensoren l Temperaturmeßverfahren...

  • Seite 47: Meldung Stofull

    Multi 197i Bedienung mg/l Time Baud ° Day.Month Year Ident Tref25 Tref20 Auto Store REL1 REL2 LoBat ARng Mit <L> <M> die gewünschte Ident-Nummer eingeben (1 ... 999). Mit <RUN/ENTER> bestätigen. Die Meßwerte werden gespeichert. Das Gerät wechselt in den Meßmodus.

  • Seite 48: Autostore (Int 1) Einschalten

    Bedienung Multi 197i 4.7.2 AutoStore (Int 1) einschalten Das Speicherintervall (Int 1) bestimmt den zeitlichen Abstand zwischen automatischen Speichervorgängen. Nach Ablauf des eingestellten In- tervalls wird der aktuelle Datensatz in den internen Speicher und an die Schnittstelle übertragen. AutoStore einschalten Taste <RUN/ENTER>...
  • Seite 49 Multi 197i Bedienung Mit <L> <M> die gewünschte Ident-Nummer eingeben. Mit <RUN/ENTER> bestätigen. Das Meßgerät wechselt in den zuletzt aktiven Meßmodus und startet den Meß- und Speichervorgang. Im Display blinkt Auto- Store. Sobald alle 500 Speicherplätze belegt sind, wird AutoStore beendet (Int 1 = OFF).

  • Seite 50: Datenspeicher Ausgeben

    Bedienung Multi 197i 4.7.3 Datenspeicher ausgeben Sie können den Inhalt des Datenspeichers ausgeben: l Gespeicherte Daten auf Display l Kalibrierdaten auf Display l Gespeicherte Daten auf Schnittstelle l Kalibrierprotokoll auf Schnittstelle Gespeicherte Daten auf Taste <RCL> so oft drücken, bis im Display Sto disp erscheint.

  • Seite 51: Gespeicherte Daten Auf Schnittstelle Ausgeben

    Multi 197i Bedienung Hinweis Falls Sie nach einem bestimmten Element des Datensatzes (z. B. Da- tum) suchen möchten, gehen Sie folgendermaßen vor: Mit <RUN/ENTER> das Element (z. B. Datum) anwählen. <L> bzw. <M> so oft betätigen, bis das gewünschte Element im Display erscheint.

  • Seite 52: Kalibrierdaten Auf Display Ausgeben

    Bedienung Multi 197i Beispielausdruck: 09.03.02 17:10 pH 10.01 °C Tauto Ident : 09.03.02 17:12 305 mV Tauto Ident : 09.03.02 17:24 7.88 mg/l 17,6° Tauto Ident : 09.03.02 17:46 7,11 mg/l 17,8° Tauto SAL = 17,9 Ident : 10.03.02 19:09 2.40 mS/cm...
  • Seite 53 Multi 197i Bedienung Taste <RUN/ENTER> drücken. Die Daten der letzten Kalibrierung aller Meßgrößen erscheinen in folgender Reihenfolge: l pH: Steilheit SLO und Asymmetrie ASY l Sauerstoff: Relative Steilheit SLO l Cond: Zellenkonstante C Die Informationen zum Kalibrierverfahren werden ebenfalls ausgegeben.

  • Seite 54: Mit Gelangen Sie Zur Anzeige Der Zellenkon

    Bedienung Multi 197i Mit <RUN/ENTER> gelangen Sie zur Anzeige der Zellenkon- stante. Der angezeigte Wert ist: l Die aktuelle, kalibrierte Zellenkonstante (mit Sensorymbol im Display) oder l die feste Zellenkonstante 0,475 1/cm (ohne Sensorsymbol im Display). In diesem Fall sind die Meßparameter initiali- siert (siehe Abschnitt 4.10 R...
  • Seite 55 Multi 197i Bedienung Kalibrierprotokoll auf Taste <RCL> so oft drücken, bis im Display CAL SEr er- Schnittstelle ausgeben scheint. mg/l Time Baud S E R ° Day.Month Year Ident Tref25 Tref20 Auto Store REL1 REL2 LoBat ARng Taste <RUN/ENTER> drücken.

  • Seite 56: Speicher Löschen

    Bedienung Multi 197i 4.7.4 Speicher löschen Mit dieser Funktion können Sie die abgespeicherten Datensätze lö- schen. Es stehen dann wieder 500 Speicherplätze zur Verfügung. Hinweis Die Funktion Speicher löschen erscheint nur, wenn bereits Datensätze im Speicher abgelegt sind. Ansonsten wechselt das Meßgerät automa- tisch in den zuletzt aktiven Meßmodus.

  • Seite 57: Daten Übertragen

    Multi 197i Bedienung Daten übertragen Sie haben folgende Möglichkeiten, Daten zu übertragen: l Eine der folgenden Optionen: – Mit der Funktion AutoStore (Seite 46) werden die Meßwerte aller angeschlossenen und aktiven Sensoren periodisch gespeichert und an die Schnittstelle ausgegeben (Speicherintervall Int 1).
  • Seite 58 Bedienung Multi 197i Mit <L> <M> den gewünschten Zeitraum zwischen den Spei- chervorgängen einstellen. Mit <RUN/ENTER> bestätigen. Das Meßgerät wechselt in den zuletzt aktiven Meßmodus. Hinweis Bei gleichzeitig aktivierter Funktion AutoStore erfolgt die Datenübertra- gung gemäß der Einstellung des Speicherintervalls (Int 1). Stellen Sie das Speicherintervall (Int 1) auf OFF, um das Intervall Datenübertra-...

  • Seite 59: Pc/Externer Drucker (Rs232-Schnittstelle)

    Multi 197i Bedienung 4.8.2 PC/externer Drucker (RS232-Schnittstelle) Über die RS232-Schnittstelle können Sie die Daten an einen PC oder einen externen Drucker übertragen. Verbinden Sie die Schnittstelle über das Kabel AK340/B (PC) bzw. Ka- bel AK325/S (ext. Drucker) mit den Geräten.

  • Seite 60: Konfigurieren

    Bedienung Multi 197i Konfigurieren Sie können das Meßgerät individuell an Ihre Erfordernisse anpassen. Folgende Parameter können Sie hierzu verändern (der Auslieferzu- stand ist fett gekennzeichnet): Baudrate 1200, 2400, 4800, 9600 Luftdruckanzeige Aktueller Wert in mbar (keine Eingabe möglich) Intervallzeiten – pH: 1 ... 7 ... 999 d...

  • Seite 61: Luftdruck Anzeigen

    Multi 197i Bedienung Anzeige bei pH-Kalibrierung mg/l Time Baud I S P ° Day.Month Year Ident Tref25 Tref20 Auto Store REL1 REL2 LoBat ARng Gewünschte Anzeige während der pH-Kalibrierung mit <L> <M> einstellen. mV: Anzeige der aktuellen Meßkettenspannung /pH: Anzeige des Puffersollwerts.

  • Seite 62: Intervall Kalibrierung O

    Bedienung Multi 197i Intervall Kalibrierung O mg/l Time Baud ° Day.Month Year Ident Tref25 Tref20 Auto Store REL1 REL2 LoBat ARng Gewünschten Zeitraum in Tagen (d) mit <L> <M> einstellen. Mit <RUN/ENTER> bestätigen. Im Display erscheint Int 5 und die Meßgröße...

  • Seite 63: Datum Und Uhrzeit

    Multi 197i Bedienung Datum und Uhrzeit mg/l Time Baud 0 9 0 4 ° Day.Month Year Ident Tref25 Tref20 Auto Store REL1 REL2 LoBat ARng Mit <L> <M> das Datum des aktuellen Tages einstellen. Mit <RUN/ENTER> bestätigen. Im Display blinkt die Datumsanzeige (Monat).

  • Seite 64: Rücksetzen (Reset)

    Bedienung Multi 197i 4.10 Rücksetzen (Reset) Sie können Meß- und Konfigurationsparameter getrennt voneinander rücksetzen (initialisieren). Meßparameter Die folgenden Meßparameter (pH/O InI) lassen sich auf den Aus- lieferzustand rücksetzen: Meßmodus Asymmetrie 0 mV Steilheit -59,16 mV Meßmodus Sauerstoffkonzentration relative Steilheit 1,00 Salinität (Wert)
  • Seite 65 Multi 197i Bedienung Meßparameter Taste <RUN/ENTER> drücken und festhalten. rücksetzen Taste <CAL> drücken. Die Einstellung zum Rücksetzen der pH-Meßparameter erscheint im Display. mg/l Time Baud ° Day.Month Year Ident Tref25 Tref20 Auto Store REL1 REL2 LoBat ARng Mit <L> <M> zwischen no und YES wechseln.

  • Seite 66: Konfigurationsparameter Rücksetzen

    Bedienung Multi 197i mg/l Time Baud ° Day.Month Year Ident Tref25 Tref20 Auto Store REL1 REL2 LoBat ARng Mit <L> <M> zwischen no und YES wechseln. YES: Meßparameter Cond rücksetzen. no: Einstellungen beibehalten. Mit <RUN/ENTER> bestätigen. Das Meßgerät wechselt zu den Konfigurationsparametern.

  • Seite 67: Wartung, Reinigung, Entsorgung

    Multi 197i Wartung, Reinigung, Entsorgung Wartung, Reinigung, Entsorgung Wartung Das Meßgerät ist wartungsfrei. Reinigung Das Meßgerät gelegentlich mit einem feuchten, fusselfreien Tuch ab- wischen. Bei Bedarf das Gehäuse mit Isopropanol desinfizieren. Achtung Die Gehäuseteile bestehen aus Kunststoff (Polyurethan, ABS und PMMA).
  • Seite 68 Wartung, Reinigung, Entsorgung Multi 197i Meßgerät Zur endgültigen Entsorgung bringen Sie das Meßgerät ohne Akku als Elektronikschrott zu einer dafür zuständigen Sammelstelle.

  • Seite 69: Was Tun, Wenn

    Multi 197i Was tun, wenn... Was tun, wenn... pH-Systemmeldungen Fehlermeldung 0FL Ursache Behebung pH-Meßkette: – nicht angeschlossen – Meßkette anschließen – Luftblase vor dem Diaphragma – Luftblase entfernen – Luft im Diaphragma – Luft absaugen bzw. Diaphragma benetzen – Kabel gebrochen –...
  • Seite 70 Was tun, wenn... Multi 197i Pufferlösungen: – Pufferlösungen falsch – Kalibrierverfahren wechseln – Pufferlösungen zu alt – Nur 1x verwenden. Haltbarkeit beachten – Pufferlösungen verbraucht – Lösungen wechseln Kein stabiler Meßwert Ursache Behebung pH-Meßkette: – Diaphragma verschmutzt – Diaphragma reinigen –...

  • Seite 71: Oxi-Systemmeldungen

    Multi 197i Was tun, wenn... Oxi-Systemmeldungen Fehlermeldung 0FL Ursache Behebung Anzeigebereich überschritten Sauerstoffsensor: – nicht angeschlossen – Sensor anschließen – Kabel gebrochen – Sensor austauschen – verbraucht – Sensor austauschen – Kurzschluß zwischen Gold- – Sensor reinigen, ggf. und Bleielektrode...

  • Seite 72: Leitfähigkeit Systemmeldungen

    Was tun, wenn... Multi 197i Zu kleiner Meßwert Ursache Behebung – Unzureichende Anströmung – Sensor anströmen Zu hoher Meßwert Ursache Behebung – Hohe Anteile gelöster Stoffe – Löslichkeitsfunktion mit Hilfe des Salinitäts-Äquivalentes korrigieren – Luftblasen prallen mit hoher – Membran nicht direkt Geschwindigkeit auf die anströmen...

  • Seite 73: Allgemeine Fehler

    – alle Speicherplätze sind belegt – Datenspeicher ausgeben und Speicher löschen Sie möchten wissen, Ursache Behebung welche Software- – z. B. Frage der WTW-Service- – Tasten <CAL> und Version im Gerät ist Abteilung <ON/OFF> gleichzeitig drücken und wieder loslassen. Die Software-...
  • Seite 74 Was tun, wenn... Multi 197i...

  • Seite 75: Technische Daten

    Multi 197i Technische Daten Technische Daten Allgemeine Daten Abmessungen ca. 90 x 200 x 190 mm Gewicht ca. 1,5 kg (ohne Steckernetzgerät) Mechanischer Aufbau Schutzart: IP 67 Elektrische Sicherheit Schutzklasse: Prüfzeichen Umgebungs- Lagerung - 25 °C ... + 65 °C...

  • Seite 76: Meßbereiche, Auflösungen, Genauigkeiten

    Technische Daten Multi 197i Serielle Anschluß des Kabels AK 340/B oder AK 325/S Schnittstelle Baudrate einstellbar: 1200, 2400, 4800, 9600 Baud RS232, Datenausgabe Datenbits Stoppbits Parität keine (None) Handshake RTS/CTS+Xon/Xoff Kabellänge max. 15m Angewendete EG-Richtlinie 89/336/EWG Richtlinien und Normen EN 61326-1:1998...

  • Seite 77: Sauerstoff

    Multi 197i Technische Daten 7.2.2 Sauerstoff Meßbereiche und Größe Meßbereich Auflösung Auflösungen Konzentration [mg/l] 0 ... 19,99 0,01 0 ... 90,0 Sättigung [%] 0 ... 199,9 0 ... 600 T [°C] 0 ... 50,0 Genauigkeiten Größe Genauigkeit (± 1 Digit) Konzentration [mg/l] ±...
  • Seite 78 Technische Daten Multi 197i Genauigkeiten Größe Genauigkeit (± 1 Digit) [µS/cm] / [mS/cm] Genauigkeit Meßguttemperatur ± 0,5 % 0 °C ... 35 °C (nichtlineare Kompen- nach EN 27 888; sation) ± 0,5 % 35 °C ... 50 °C erweiterte nLF-Funktion...

  • Seite 79: Verzeichnisse

    Multi 197i Verzeichnisse Verzeichnisse Dieses Kapitel bietet Ihnen Zusatzinformationen und Orientierungshil- fen. Abkürzung Das Abkürzungsverzeichnis erklärt Displayanzeigen und verwendete Abkürzungen. Fachwort Das Fachwortverzeichnis (Glossar) erklärt kurz die Bedeutung der Fachbegriffe. Fachbegriffe, die der Zielgruppe bekannt sein müßten, werden hier jedoch nicht erläutert.
  • Seite 80 Pufferlösungen der Fa. Merck ConCal Konventionelle Ein-/Zwei-Punktkalibrierung für pH-Messungen Ct... Displayanzeige beim Kalibrieren für pH-Messun- gen. Kennzeichnet die Auswahl des Pufferdaten- satzes für die WTW-Technischen Pufferlösungen Fehlermeldung siehe Kapitel 6 W AS TUN WENN Initialisieren Rückstellen einzelner Grundfunktionen auf Auslie-...
  • Seite 81 Multi 197i Verzeichnisse mV/pH Einheit der Meßkettensteilheit (internat. mV) Nichtlineare Temperaturkompensation Anzeigebereich überschritten (Overflow) OxiCal Automatisches Kalibrieren für Sauerstoffmessun- pH-Wert Steilheit (internat. k) Salinität SELV Sicherheitskleinspannung (Safety Extra Low Voltage) Steilheitseinstellung bei Kalibrierung (Slope) Temperaturkoeffizient (internat. α ) Temperaturmessung aktiv (Temperature Probe) 25/T25 Referenztemperatur 25 °C...
  • Seite 82 Kleinste von der Anzeige eines Meßgeräts noch darstellbare Diffe- renz zwischen zwei Meßwerten. AutoRange Bezeichnung für eine automatische Meßbereichswahl. AutoRead WTW-Bezeichnung für eine Funktion zur Kontrolle der Meßwertstabi- lität. Diaphragma Das Diaphragma ist ein poröser Körper in der Gehäusewand von Re- ferenzelektroden oder Elektrolytbrücken. Es vermittelt den elektri- schen Kontakt zwischen zwei Lösungen und erschwert den...
  • Seite 83 Die Molalität ist die Menge (in Mol) eines gelösten Stoffs in 1000 g Lö- sungsmittel. ® MultiCal WTW-Begriff, der aussagt, daß ein Meßgerät mehrere Kalibrierver- fahren zur Verfügung stellt. Offsetspannung Die meßbare Kettenspannung einer symmetrischen Meßkette, deren Membran in eine Lösung mit dem pH des nominellen Meßkettennull- punkts taucht.
  • Seite 84 Sie dient zum Kalibrieren einer Meßeinrichtung Steilheit Die Steigung einer linearen Kalibrierfunktion. Steilheit (relative) Bezeichnung, die WTW in der Sauerstoffmeßtechnik gebraucht. Er drückt das Verhältnis des Steilheitswerts zum Wert eines theoreti- schen Referenzsensors gleichen Bautyps aus. Englische Kurzbezeichnung für den Filtrattrockenrückstand Temperaturfunktion Bezeichnung für eine mathematische Funktion, die das Temperatur-...
  • Seite 85 Multi 197i Stichwortverzeichnis Stichwortverzeichnis Meßwerte übertragen Akku Initialisieren Aufladen Intervall Ladezeit Kalibrieren (Int 3) Asymmetrie Speichern Netzbetrieb Auslieferzustand Intervall Kalibrierung 21, 24 AutoCal TEC Leitfähigkeit AutoRead pH-Wert messen Kriterien Sauerstoff Leitfähigkeit Sauerstoff Redoxmeßkette Kalibrierbewertung Redoxspannung Leitfähigkeit Referenztemperatur (Leitfähigkeit) Baudrate einstellen...
  • Seite 86 Stichwortverzeichnis Multi 197i 12, 61 Uhrzeit einstellen Vorsichtsmaßnahmen 37, 40 Zellenkonstante Zweipunktkalibrierung Zweipunktkalibrierung (pH) 21, 25...
