Markisensteuerung

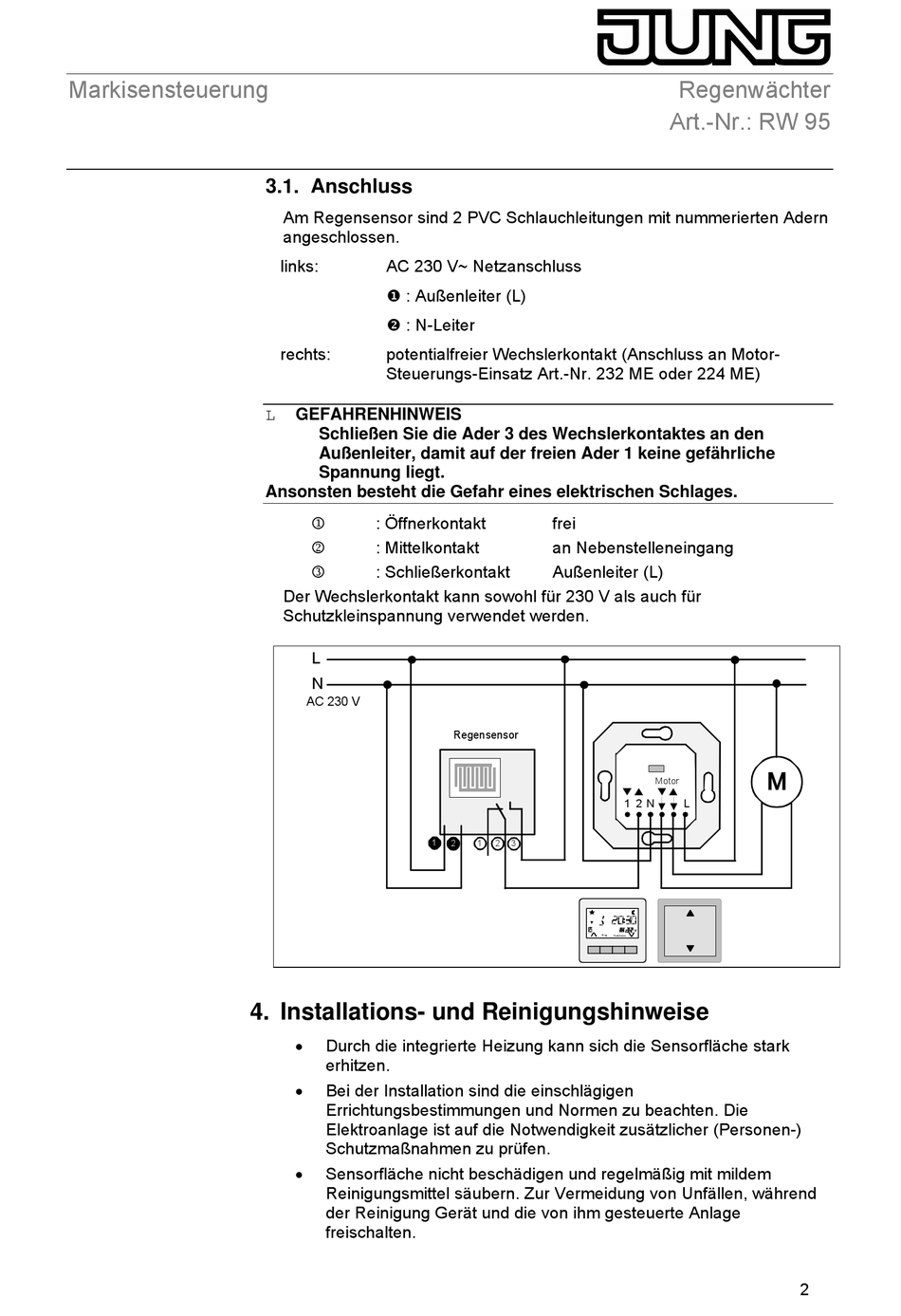

3.1. Anschluss
Am Regensensor sind 2 PVC Schlauchleitungen mit nummerierten Adern
angeschlossen.
links: AC 230 V~ Netzanschluss
: Außenleiter (L)
: N-Leiter
rechts: potentialfreier Wechslerkontakt (Anschluss an Motor-
Steuerungs-Einsatz Art.-Nr. 232 ME oder 224 ME)
L GEFAHRENHINWEIS
Schließen Sie die Ader 3 des Wechslerkontaktes an den
Außenleiter, damit auf der freien Ader 1 keine gefährliche
Spannung liegt.
Ansonsten besteht die Gefahr eines elektrischen Schlages.
: Öffnerkontakt
1
: Mittelkontakt
2
: Schließerkontakt
3
Der Wechslerkontakt kann sowohl für 230 V als auch für
Schutzkleinspannung verwendet werden.
L
N
AC 230 V
4. Installations- und Reinigungshinweise
•
Durch die integrierte Heizung kann sich die Sensorfläche stark
erhitzen.
•
Bei der Installation sind die einschlägigen
Errichtungsbestimmungen und Normen zu beachten. Die
Elektroanlage ist auf die Notwendigkeit zusätzlicher (Personen-)
Schutzmaßnahmen zu prüfen.
•
Sensorfläche nicht beschädigen und regelmäßig mit mildem
Reinigungsmittel säubern. Zur Vermeidung von Unfällen, während
der Reinigung Gerät und die von ihm gesteuerte Anlage
freischalten.
frei
an Nebenstelleneingang
Außenleiter (L)
Regensensor
1 2 1 2
3
Mo
A B C
Regenwächter
Art.-Nr.: RW 95
Motor
1 2 N L
Di MI Do Fr Sa So
S
EIN / AU S
W
Es c
Se t
Pr og
Funk tionen
2
