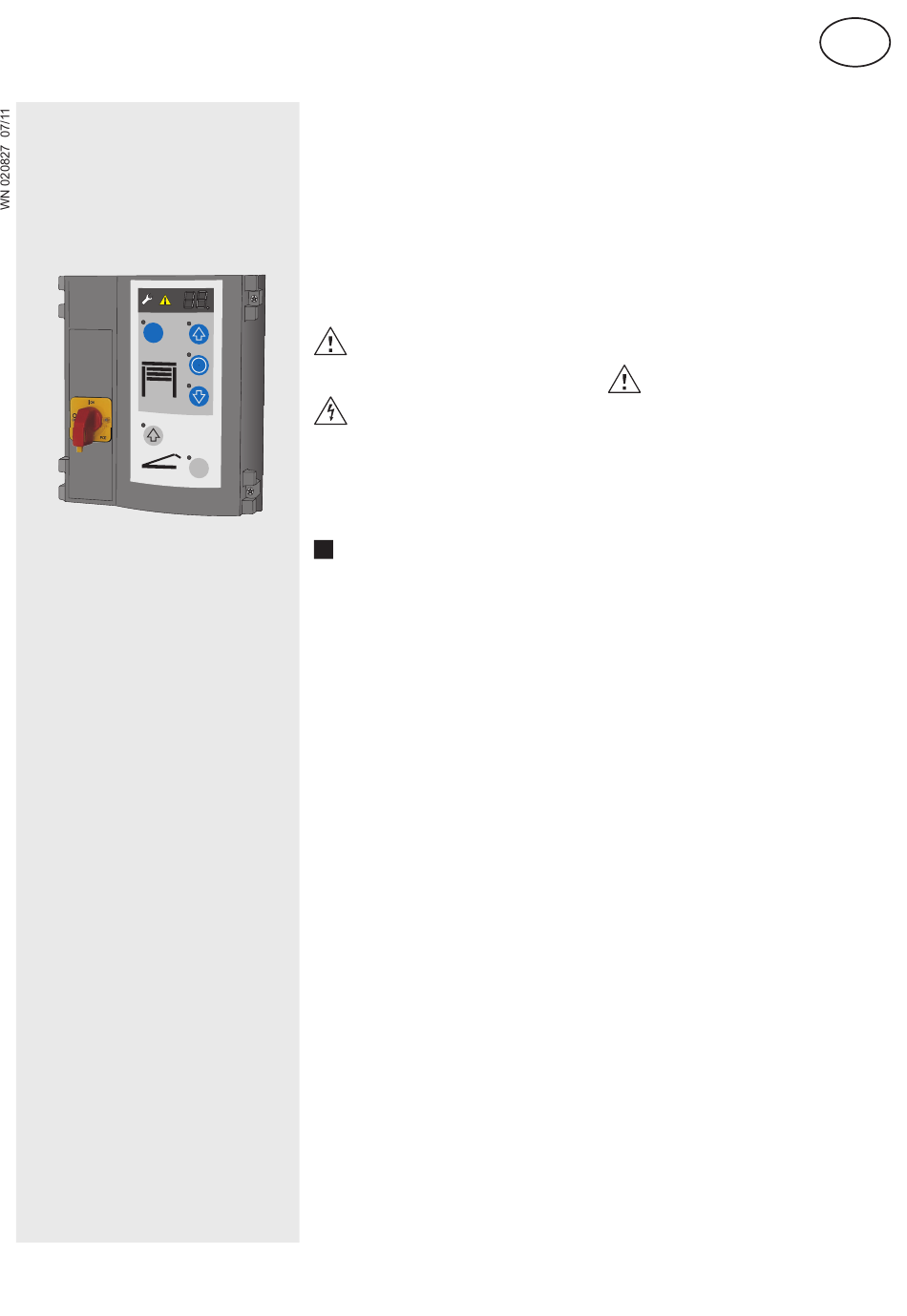

HAD MS
400V/230V
AUTO
Inhaltsverzeichnis
• Allgemeine Informationen
- Sicherheit
- Symbolerklärung
- Arbeitssicherheit
- Gefahren, die vom Produkt ausgehen können
- Sicherheitsrelevante Vorschriften
- Ersatzteile
- Veränderungen und Umbauten am Produkt
- Typenschild
- Verpackung
- Technische Daten
• Installation und
Programmierung der Steuerung
• Bedienungsanleitung und
Funktionsbeschreibung
• Wartung / Überprüfung
• Fehlerdiagnose
• Prüfbuch
- Prüfung der Toranlage
- Prüfliste der Toranlage
- Prüfungs- und Wartungsnachweise der
Toranlage
Diese Montage-, Bedienungs- und Wartungsanleitung ist während der gesamten Nutzungsdauer aufzubewahren!
• Allgemeine Informationen
• Sicherheit
Vor Beginn sämtlicher Arbeiten am Produkt die
Betriebsanleitung, insbesondere das Kapitel
Sicherheit und die jeweiligen Sicherheitshinweise,
vollständig lesen. Das Gelesene muss verstanden
worden sein. Es könnten von diesem Produkt
Gefahren ausgehen, wenn es nicht fachgerecht,
unsachgemäß oder nicht bestimmungsgemäß
verwendet wird. Bei Schäden die aufgrund der
Nichtbeachtung dieser Anleitung entstehen, erlischt
die Herstellerhaftung.
• Symbolerklärung
WARNUNG: Drohende Gefahr
Dieses Symbol kennzeichnet Hinweise, die
bei Nichtbeachtung zu schweren
Verletzungen führen können.
WARNUNG: Gefahr durch elektrischen
Strom
Die ausführenden Arbeiten dürfen nur von
einer Elektrofachkraft ausgeführt werden.
!
RETURN
Dieses Symbol kennzeichnet Hinweise, die
bei Nichtbeachtung zu Fehlfunktionen oder
und/oder Ausfall des Antriebes führen
können
0
Verweis auf Text und Bild
• Arbeitssicherheit
Durch Befolgen der angegebenen Sicherheits-
hinweise und Anweisungen in dieser Betriebs-
anleitung können Personen- und Sachschäden
während der Arbeit mit und an dem Produkt
vermieden werden.
Bei Nichteinhaltung der angegebenen Sicherheits-
hinweise und Anweisungen in dieser Betriebsan-
leitung sowie die für den Einsatzbereich geltenden
Unfallverhütungsvorschriften und allgemeinen
Sicherheitsbestimmungen sind jegliche Haftpflicht-
und Schadenersatzansprüche gegen den Her-
steller oder seinen Beauftragten ausgeschlossen.
• Gefahren,
die vom Produkt ausgehen können
Das Produkt wurde einer Gefährdungsanalyse
unterzogen. Die darauf aufbauende Konstruktion
und Ausführung des Produktes entspricht dem
heutigen Stand der Technik.
Das Produkt ist bei bestimmungsgemäßer
Verwendung betriebssicher. Dennoch bleibt ein
Restrisiko bestehen!
Das Produkt arbeitet mit hoher elektrischer
Spannung. Vor Beginn der Arbeiten an elektrischen
Anlagen ist folgendes zu beachten:
1. Freischalten
2. Gegen Wiedereinschalten sichern
3. Spannungsfreiheit feststellen
• Sicherheitsrelevante Vorschriften
Bei der Installation, Inbetriebnahme, Wartung und
Prüfung der Steuerung müssen die örtlichen
Schutzbestimmungen eingehalten werden!
Folgende Vorschriften müssen Sie beachten:
Europäische Normen
- DIN EN 1398
Ladebrücken–Sicherheitsanforderungen
- DIN EN 12445
Nutzungssicherheit kraftbetätigter Tore
Prüfverfahren
- DIN EN 12453
Nutzungssicherheit kraftbetätigter Tore
Anforderungen
- DIN EN 12978
Schutzeinrichtungen für kraftbetätigte Tore
Anforderungen und Prüfverfahren
Zusätzlich müssen die normativen Verweise der
aufgeführten Normen beachtet werden.
VDE-Vorschriften
- DIN EN 418
Sicherheit von Maschinen
NOT-AUS-Einrichtung, funktionelle Aspekte
Gestaltungsleitsätze
- DIN EN 60204-1 / VDE 0113-1
Elektrische Anlagen mit elektrischen
Betriebsmitteln
- DIN EN 60335-1 / VDE 0700-1
Sicherheit elektrischer Geräte für den
Hausgebrauch und ähnliche Zwecke
• Ersatzteile
Nur Original-Ersatzteile des Herstellers
verwenden. Falsche oder fehlerhafte
Ersatzteile können zu Beschädigungen,
Fehlfunktionen oder Totalausfall des Produktes
führen.
• Veränderungen und Umbauten am Produkt
Zur Vermeidung von Gefährdungen und zur
Sicherung der optimalen Leistung dürfen am Pro-
dukt weder Veränderungen noch An- und Umbau-
ten vorgenommen werden, die durch den Hersteller
nicht ausdrücklich genehmigt worden sind.
• Typenschild
Das Typenschild befindet sich seitlich am Steuer-
ungsgehäuse. Die angegebenen Anschlusswerte
sind zu beachten.
• Verpackung
Entsorgung der Verpackungsmaterialien stets
umweltgerecht und nach den geltenden örtlichen
Entsorgungsvorschriften vornehmen.
Technische Daten
Abmessungen Gehäuse
Höhe x Breite x Tiefe
250mm x 215mm x 120mm
Montage senkrecht
Kabeldurchführungen 6 (4)x M20,
2 x M16
2 x M20 V-Ausschnitt
Versorgungsspannung 3 x 400 V AC
3 x 230 V AC
Steuer-Spannung
24 V DC
Motorleistung
Torantrieb:
max. 1,5 kW
Hydraulikmotor:
max. 1,5 kW
Schutzklasse
IP 65
Betriebstemperatur
- 20°C bis + 55°C
D
