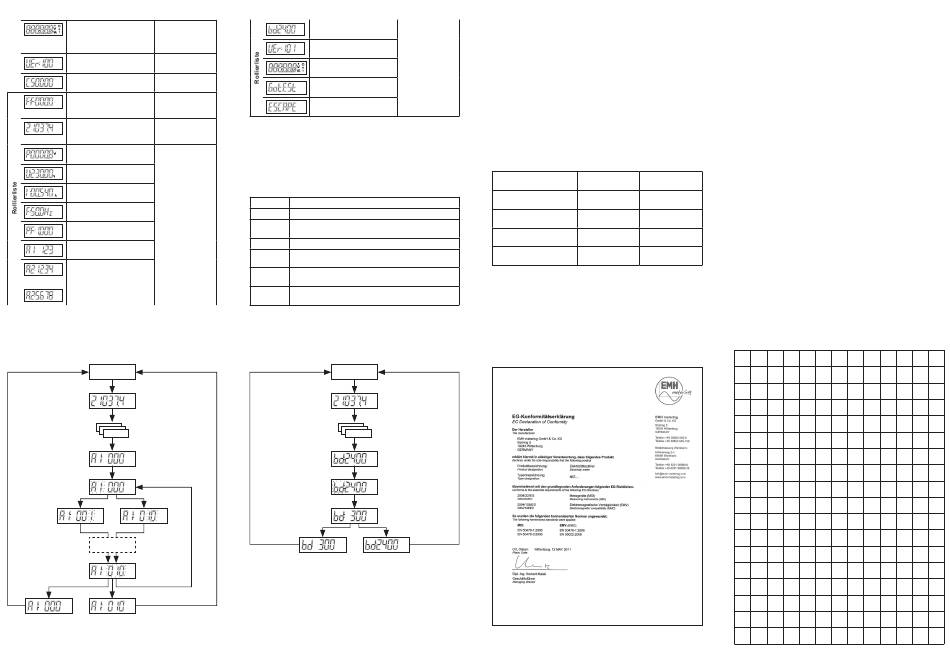

Anzeigeelemente
Anzeigetest
Alle Anzeige-
elemente blinken
nach Inbetrieb-
nahme für 6 s
Firmware-Version
Erscheint für 5 s
Firmware-Checksumme
Erscheint für 5 s
Fehlerstatus
Erscheint bei
Vorliegen eines
Fehlers für 60 s
Energiewert
Erscheint für 10 s
(bei Vorliegen eines
Fehlers nur 2 s)
Momentanleistung
Momentanspannung
Momentanstrom
Netzfrequenz
Jeder Wert
Powerfaktor
erscheint für 2 s
Primäre M-Bus-Adresse
Sekundäre M-Bus-Adresse:
MSW (most significant word)
= 4 höchstwertige Stellen
LSW (least significant word)
= 4 niedrigstwertige Stellen
9
Primäre M-Bus-Adresse (nur bei „Premium"-Ausführung)
Rollierliste
t < 2 s
t < 2 s
Aufrufliste
t < 2 s
2 s < t > 5 s
t < 2 s
t < 2 s
(einstellbar von 0-250)
nach Eingabe:
Wartezeit von 6 s
t > 5 s
t < 2 s
2 s < t > 5 s
Wird die Aufruftaste 5 min nach Eingabe der Primäradresse nicht betätigt,
wird diese verworfen und die Anzeige schaltet automatisch zurück in die
Standardanzeige.
13
M-Bus-Baudrate
Firmware-Version
Anzeigetest
Jeder Wert
erscheint für 2 s
Prüfmodus starten
(Aufrufliste im Standardmodus)
Prüfmodus beenden
(Aufrufliste im Prüfmodus)
Fehlercodes
Wird ein Fehler angezeigt, darf der Zähler nicht mehr zu Abrechnungs-
zwecken herangezogen werden. Die Rücksetzung des Fehlercodes kann
nur im Werk erfolgen.
0001
Checksumme der Firmware ist falsch
0002
Checksumme der Parametrierdaten ist falsch
0003
Checksumme der Parametrierdaten und der
Firmware ist falsch
0004
Checksumme der veränderbaren Daten ist falsch
0005
Checksumme der veränderbaren Daten und der
Firmware ist falsch
0006
Checksumme der veränderbaren Daten und der
Parametrierdaten ist falsch
0007
Checksumme der veränderbaren Daten, der
Parametrierdaten und der Firmware ist falsch
10
M-Bus-Baudrate (nur bei „Premium"-Ausführung)
Rollierliste
t < 2 s
t < 2 s
Aufrufliste
t < 2 s
2 s < t > 5 s
t < 2 s
(einstellbar 300, 2400
und 9600 Baud)
2 s < t > 5 s
t > 5 s
Wird die Aufruftaste 5 min nach Eingabe der Primäradresse nicht betätigt,
wird diese verworfen und die Anzeige schaltet automatisch zurück in die
Standardanzeige.
14
Montage und Zähleranschluss
Beachten Sie vor Montage und Anschluss des Zählers unbedingt die
Sicherheitshinweise!
Der Zähler ist für die Montage auf Hutschienen TH 35-7.5 gemäß
IEC 60715 konzipiert.
Beachten Sie beim Anschluss des Zählers unbedingt den entsprechenden
Anschlussplan, welcher sich seitlich auf dem Zähler befindet.
Bei fehlendem Anschlussplan wenden Sie sich bitte an den Lieferanten.
Bei der Installation des Zählers ist darauf zu achten, dass die Anschluss-
leitungen mit dem entsprechenden Drehmoment nach EN 60999 ange-
zogen werden, um eine sichere Kontaktierung zu gewährleisten. Das
Drehmoment hängt unter anderem von der Art der Anschlussleitung und
dem maximalen Strom ab.
Um Beschädigungen des Zählers zu vermeiden, darf das für die An-
schlussklemmen gültige maximale Drehmoment nicht überschritten
werden!
Hinweise: Der Zähler ist mit einer Überstromschutzeinrichtung von 25 A
oder 32 A , je nach Gerätetyp, abzusichern.
Strom- und
Hilfsklemmen
N-Klemmen
Klemmenabmessungen
4,0
2,5
d (mm)
Minimale Anschluss-
0,5
0,5
querschnitte (mm²)
Maximale Anschluss-
6,0
2,5
querschnitte (mm²)*
Maximale Drehmomente für
1,7
0,5
Anschlussklemmen (Nm)
* Bemessungsanschlussvermögen nach DIN EN 60999-1
Hinweise: Der Leiterquerschnitt ist entsprechend der maximalen Strom-
belastung auszuwählen. Flexible Leitungen müssen mit Aderendhülsen
versehen sein.
11
EG-Konformitätserklärung
Hinweis: Die aktuelle EG-Konformitätserklärung kann jederzeit
angefordert werden.
15
Anzeigesteuerung
(nur bei „Premium"-Ausführung)
Wird die Aufruftaste während des Rollierens der Aufrufliste betätigt,
schaltet der Zähler automatisch zur Anzeige des Energiewertes, bei
Vorlage eines Fehlers zur Fehleranzeige. Die Anzeigenbeleuchtung wird
dabei aktiviert. Nach Ablauf von 15 s ohne Betätigung, schaltet die
Anzeigenbeleuchtung auf halbe Intensität.
Für die weitere Bedienung des Zählers mittels der Aufruftaste gilt:
Kurzer Tastendruck (t < 2 s):
Weiterschalten zum nächsten
Listenwert
Langer Tastendruck (2 s < t < 5 s):
Aktivierung eines Menüpunktes
Längerer Tastendruck (t > 5 s):
Rücksprung zur Standardanzeige
Der Zähler befindet sich während des Normalbetriebs im Standardmenü.
Sollte sich die Anzeige in einem anderen Zustand befinden, schaltet die
Anzeige 5 min nach letztem Tastendruck automatisch zurück in die
Standardanzeige des Standardmenüs.
Prüfmodus
(nur bei „Premium"-Ausführung)
Der Prüfmodus dient ausschließlich Test- und Prüfzwecken. Das Zählwerk
und die Prüf-LED werden um den Faktor 10 schneller angesteuert. Der
Prüfmodus ist über den Menüpunkt „GotESt" in der Aufrufliste aktivierbar.
Beendet wird der Prüfmodus wie folgt:
-
über den Menüpunkt „ESCAPE" in der Aufrufliste oder
-
automatisch nach 10 s Unterspannung (70 % UNenn) oder
-
automatisch nach 12 h Betriebszeit
12
16
