Brennstoff

VORSICHT!
Tankdeckelverschluß des Fahrzeugs öffnen, Tank belüften und Tankverschluß wieder schließen!
Auslaufenden Kraftstoff mit geeignetem Behälter auffangen!
Brennstoffleitung und Kabelbaum Dosierpumpe so verlegen, dass sie gegen Steinschlag geschützt
sind! Wenn nicht anders beschrieben, erfolgt die Befestigung mit Kabelbindern!
An scharfen Kanten Brennstoffleitung und Kabelbaum mit Scheuerschutz versehen!
ACHTUNG!
Verlegung Brennstoffleitung und Kabelbaum zur Dosierpumpe erfolgt gemäß Schema Kabelbaumver-
legung.
1
2
4
1
1
2
6
5
4
3
25
2
26
27

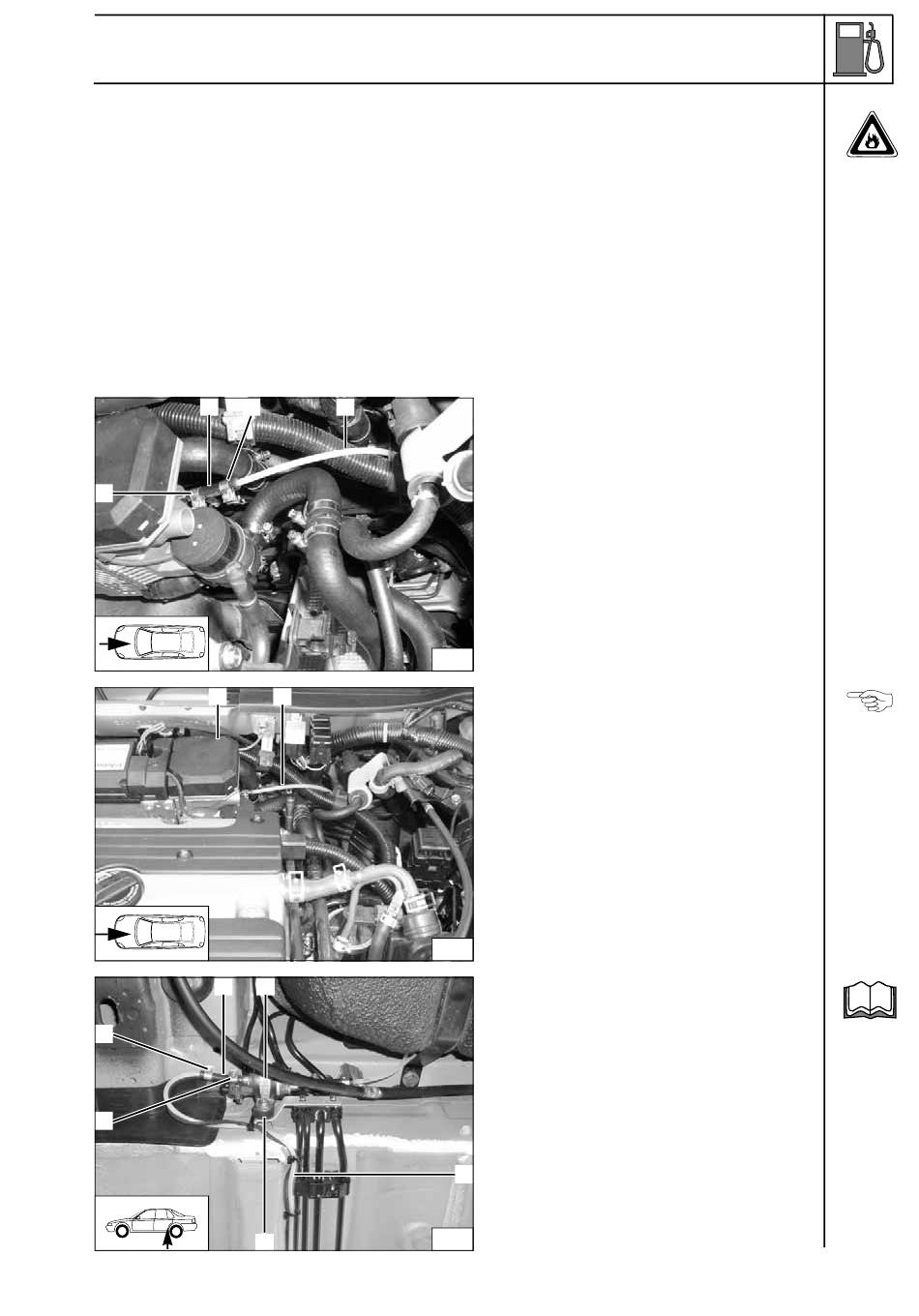

Honda Accord
( 1 ) Schlauchstück
( 2,4 ) Schlauchschelle Ø 10 mm
( 3 ) Mecanyl- Brennstoffleitung
Mecanyl-Brennstoffleitung mit Kabelbaum
Dosierpumpe an fahrzeugeigener Kraftstoff-
leitung entlang zum Einbauort Dosierpumpe
führen und mit Kabelbindern befestigen!
( 1 ) Heizgerät
( 2 ) Mecanyl- Brennstoffleitung
Einbaulage Dosierpumpe beachten, siehe
„Einbauanweisung"!
Einbauort links an fahrzeugeigenen Befesti-
gungspunkt! Dazu fahrzeugeigene Schraube
entsorgen! Brennstoffleitung vom Heizgerät
an Druckseite der Dosierpumpe [Seite mit
Stecker].
( 1 ) Schlauchstück
( 2 ) Dosierpumpe, gummierte Schlauchschel-
le, Bundmutter M6
3
( 3 ) Mecanyl-Brennstoffleitung, Kabelbaum
Dosierpumpe
( 4 ) Schwingmetallpuffer
( 5, 6 ) Schlauchschelle Ø 10 mm
Brennstoff
am Heizge-
rät montie-
ren
Leitungen
verlegen
i
Einbauort
Dosier-
pumpe
16
