Heizgerät Vorbereiten - Webasto Thermo Top C Einbaudokumentation

X
A
1 2
B
1
a
1
B
a
11
2
x
b
2
13
3
Honda Accord

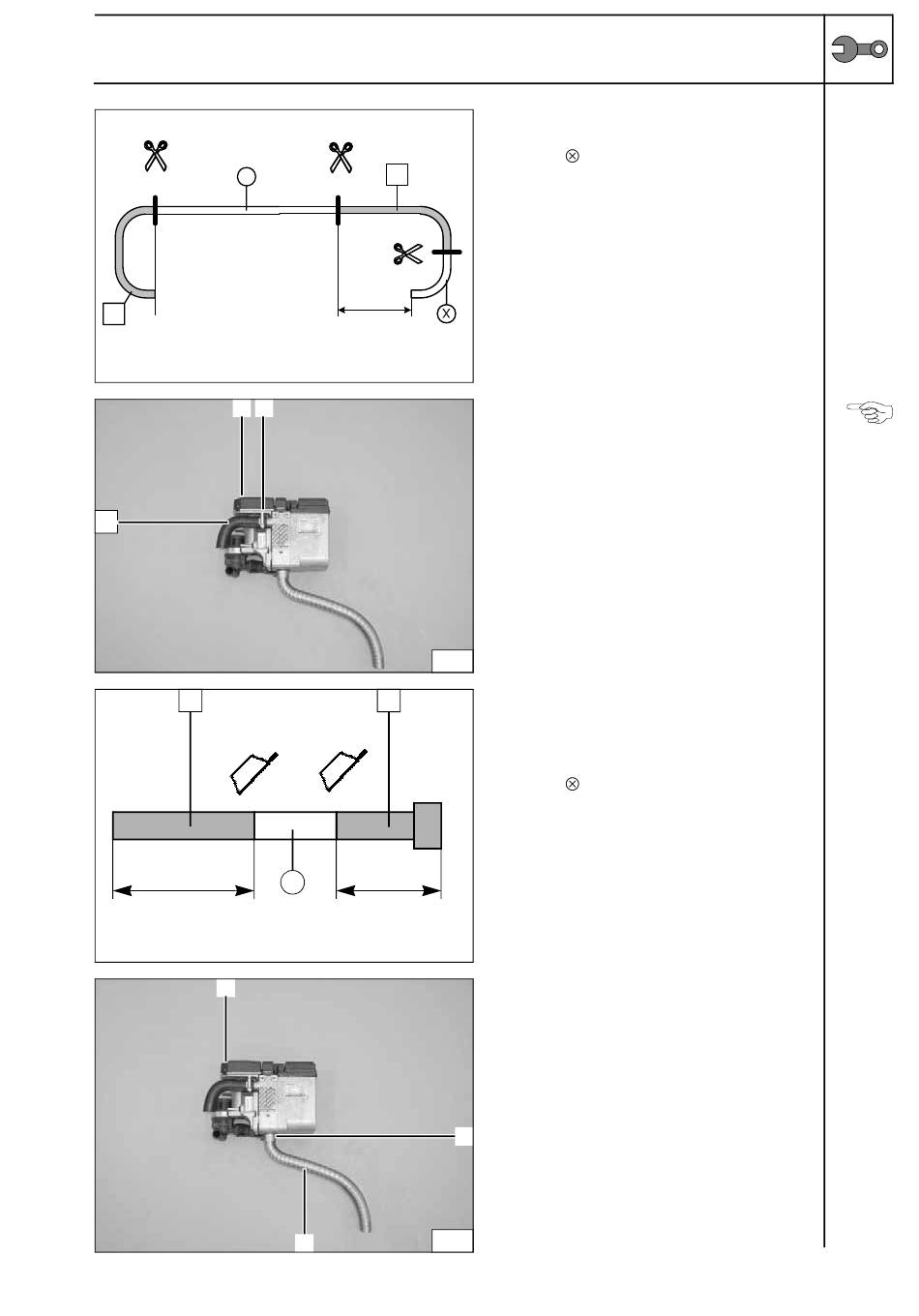

Heizgerät vorbereiten
Abschnitt entsorgen
a = 45mm
Wasserschlauch B mit langem Schenkel auf
Heizgeräteausgang montieren.
( 1 ) Heizgerät
( 2 ) Schlauchschelle 20-27mm
( 1 ) Abgasleitung
a = 390mm
( 2 ) Abgasendstück
b = 230
Abschnitt entsorgen
( 1 ) Heizgerät
( 2 ) Rohrschelle
( 3 ) Abgasleitung
Schläuche
ablängen
Schläuche
am Heizge-
rät montie-
ren
Abgaslei-
tung vor-
bereiten
Abgaslei-
tung vor-
montieren
10
