Einbauort Vorbereiten; Heizgerät Vorbereiten - Webasto Thermo Top Evo Einbaudokumentation

VW Golf VII
1
1
1
2
Ident.-Nr.: 1319109D
18
1
19
1
20
1
2
21
2
Stand: 14.10.2013

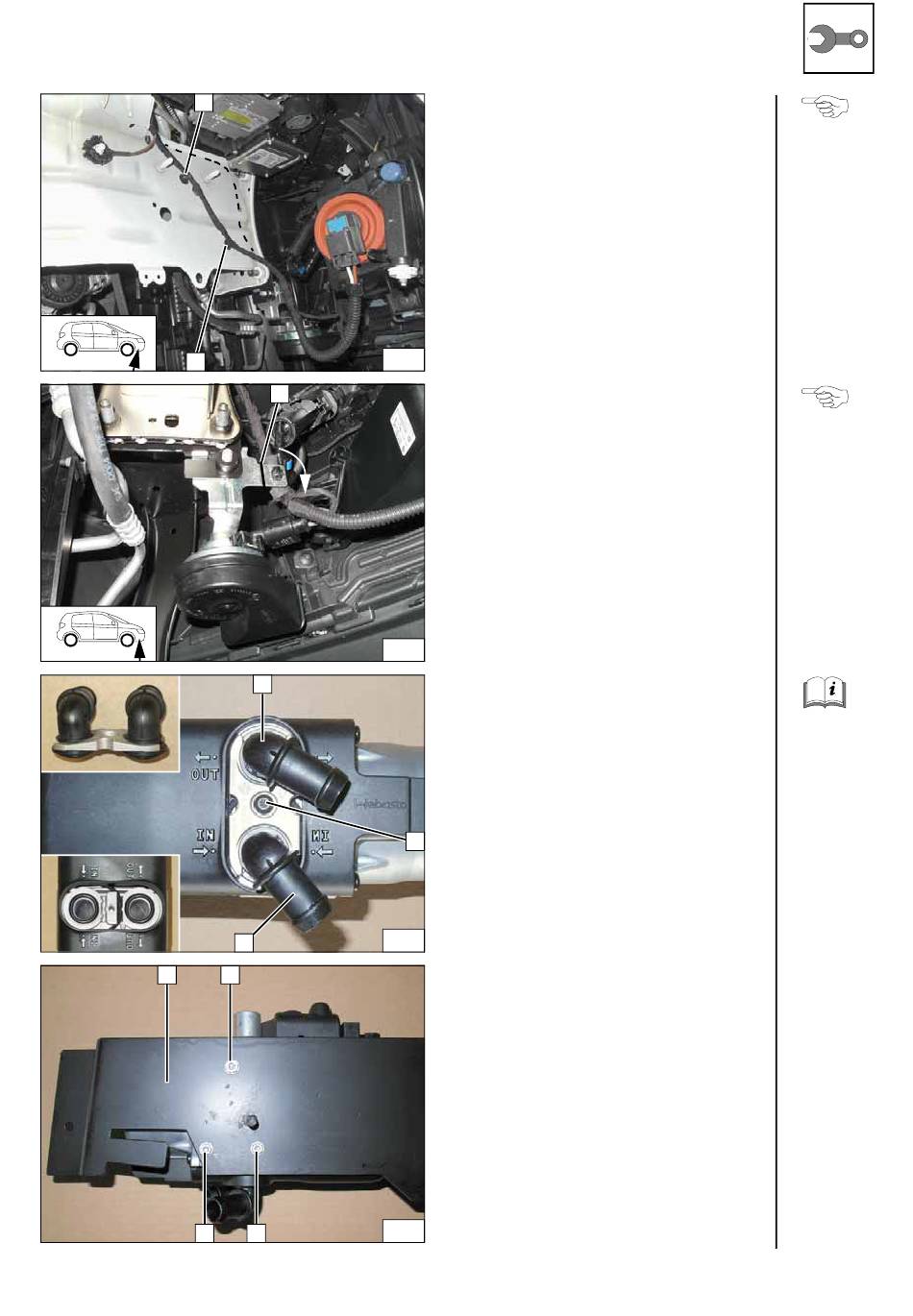

Einbauort vorbereiten

Halteclip 1 [2x] von fzg.eigenen Kabelbaum
lösen. Kabelbaum an der Markierung
(gestrichelte Linie) verlegen!
Hupenhalter an der Markierung 1 um 90°
abwinkeln!
Heizgerät vorbereiten
1 Wasserstutzen, Dichtring [je 2x]
2 Selbstfurchende Schraube 5x15, Halte-
platte Wasserstutzen
2
1 Halter
2 Selbstfurchende Schraube 5x13 [3x]
Kabelbaum
ausrichten
Hupenhal-
ter aus-
richten
Wasser-
stutzen
montieren
Halter
montieren
© Webasto Thermo & Comfort SE 12
