Mazda 6
Hinweise für Endkunden
Bitte ausschneiden und der Fahrzeug-Betriebs-
anleitung beifügen!
HINWEIS:
Eine Sommer-Lüftungsfunktion ist nicht möglich!
Eine Aufrüstung der Standheizung mit Telestart ist
nur möglich mit Telestart T80 Spezial!
Der Betrieb ohne Vorwahluhr ist nicht möglich!
Nur für Fahrzeuge mit Klimaautomatik

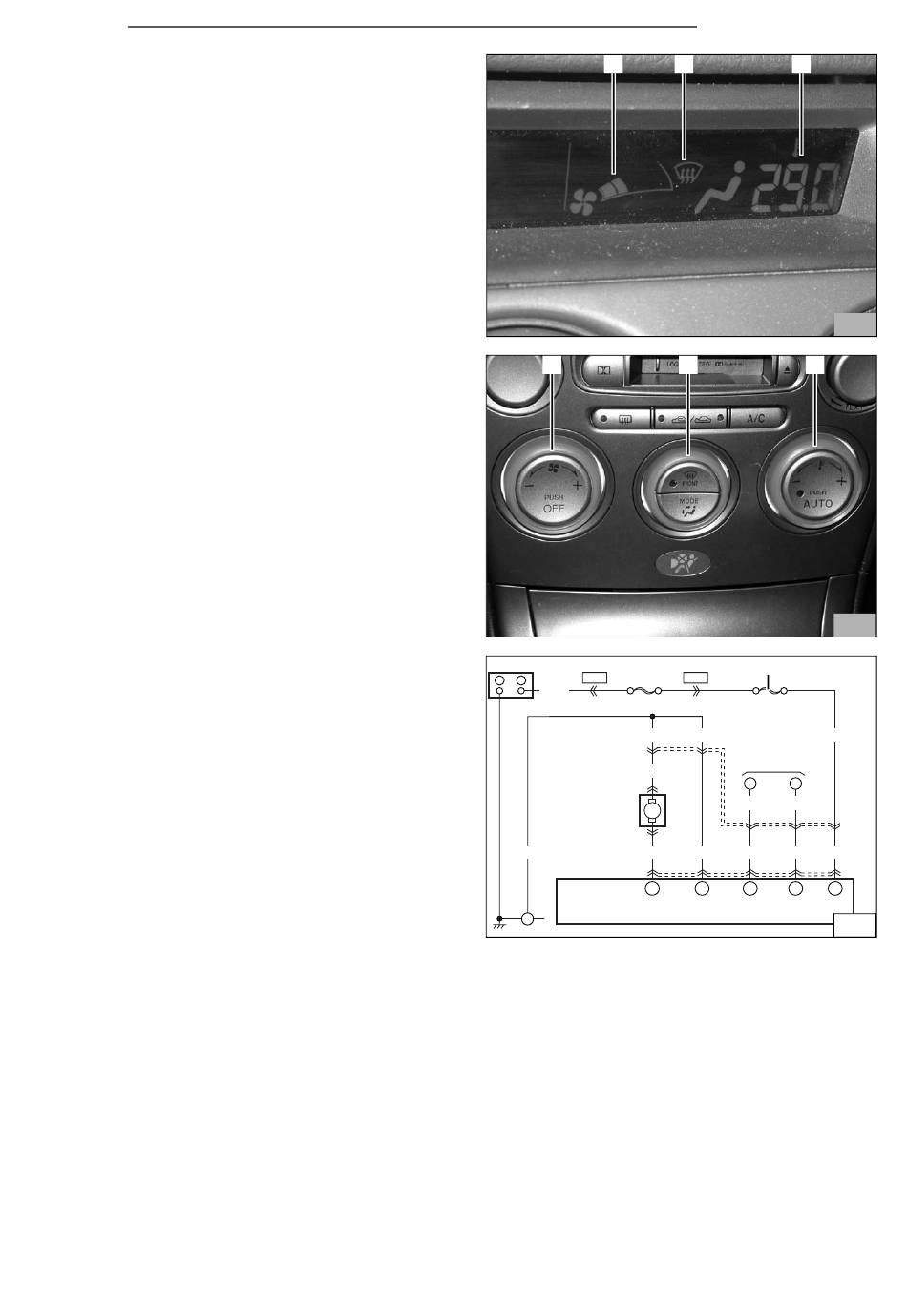

Vor Abstellen des Fahrzeugs folgende Einstellungen
vornehmen
- Luftaustritt (22/2; 23/2) auf Frontscheibe
- Temperatur (22/3; 23/3) auf max/warm
- Gebläse (22/1; 23/1) auf Stufe 2, eventuell Stufe 3
Störentriegelung
- Heizgerät an der Vorwahluhr bzw. am Handsender
einschalten
- 3 Sekunden warten
- Spannungsunterbrechung durch Entfernen der fahr-
zeugeigenen Sicherung 20A (24/1) gemäß Bild 24
- 3 Sekunden warten
- Wiedereinsetzen der fahrzeugeigenen Sicherung
20A (24/1)
Das Heizgerät wird dadurch eingeschalten.
1
1
BATTERIE
X-01
- +
B/R(E)
MAIN 100A
B(F)
B
G4-02
KRAFTSTOFFPUMPE
P
(WASSERHEIZSYSTEM)
G4-02
B(F) W
1B
3
Thermo Top C
2 3
2 3
1
X-01
W.HEAT 20A
B(F) R/W(F)
PCM
(ABSCHNITT B-3d)
B A
R(F) L(F)
B R L R(W)
2F 2C 2E 1A
WASSERHEIZEINHEIT
22
23
G4-03
G4-01
24
13
