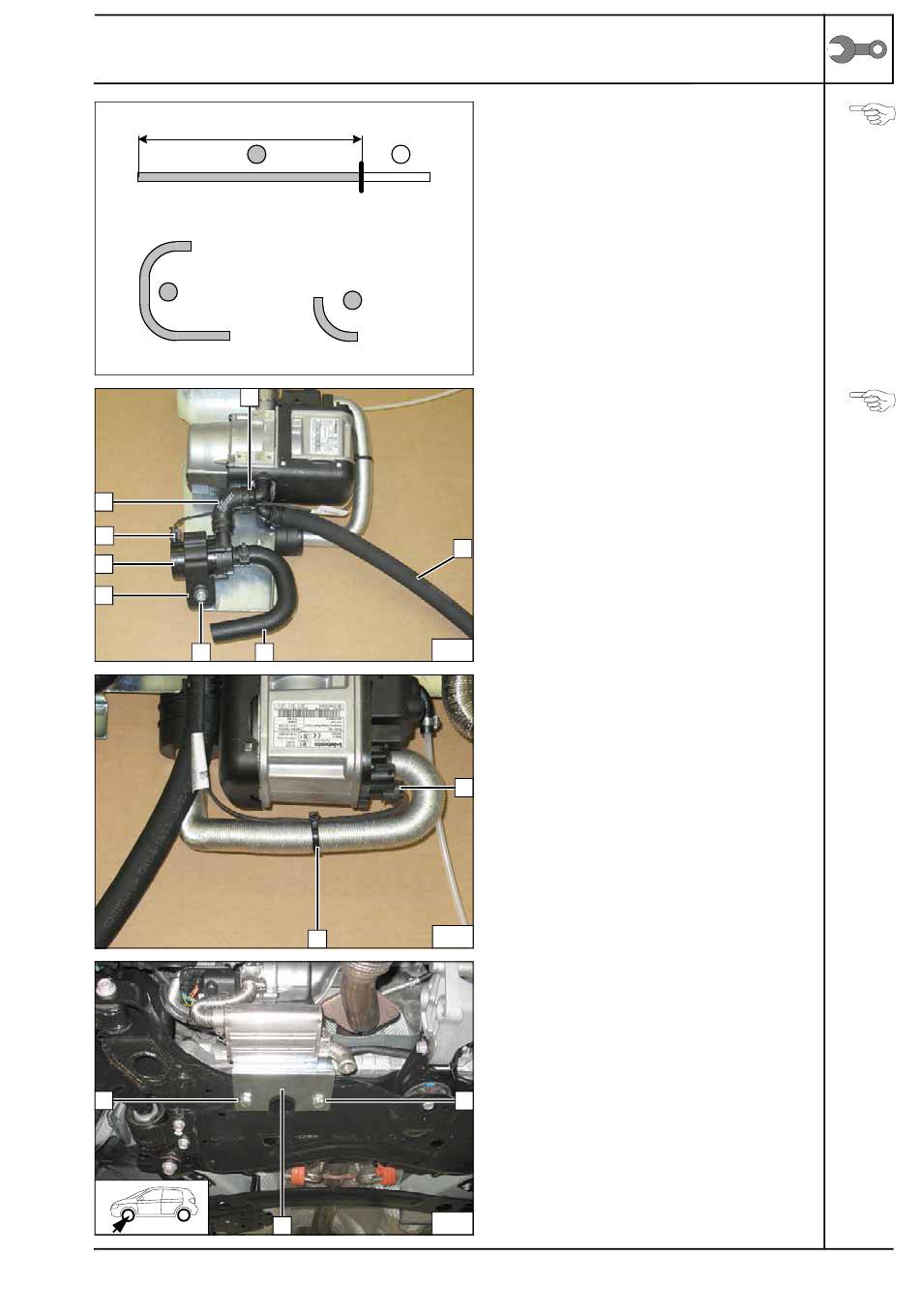

Heizgerät Einbauen - Webasto Thermo Top Evo Einbaudokumentation

C
A
1
B
5
4
3
2 A
1
1318036B
X
B
26
27
2
28
2
Abschnitt X entsorgen.
A = Formschlauch 180°
B = Formschlauch 90°
C = 450
Alle Federbandschellen Ø 25!
1 Kabelbinder, Kabelbaum Umwälzpumpe
2 Schraube M6x25, Bundmutter
3 Aufnahme Umwälzpumpe
4 Umwälzpumpe
5 Kabelbaum Umwälzpumpe
C
1 Kabelbaum Umwälzpumpe
2 Kabelbinder
1
Heizgerät einbauen
1 Schraube M10x25, Federring, Scheibe,
vorhandene Gewindebohrung [je 2x] lose
montieren
2 Halter
1
Mazda 3
Schläuche
vorberei-
ten
Umwälz-
pumpe und
Schläuche
montieren
Umwälz-
pumpe
montieren
Heizgerät
lose mon-
tieren
16
