Brennstoff - Webasto Thermo Top Evo Einbaudokumentation

Brennstoff

VORSICHT!
Tankdeckelverschluß des Fahrzeugs öffnen, Tank belüften und Tankverschluß wieder schließen!
Auslaufenden Kraftstoff mit geeignetem Behälter auffangen!
Brennstoffleitung und Kabelbaum Dosierpumpe so verlegen, dass sie gegen Steinschlag geschützt
sind! Wenn nicht anders beschrieben, erfolgt die Befestigung mit Kabelbindern!
An scharfen Kanten Brennstoffleitung und Kabelbaum mit Scheuerschutz versehen!
ACHTUNG!
Verlegung Brennstoffleitung und Kabelbaum zur Dosierpumpe erfolgt gemäß Schema Kabelbaumver-
legung.
4
1318036B
1
1
35
1
2
3
36
1
2
3
37

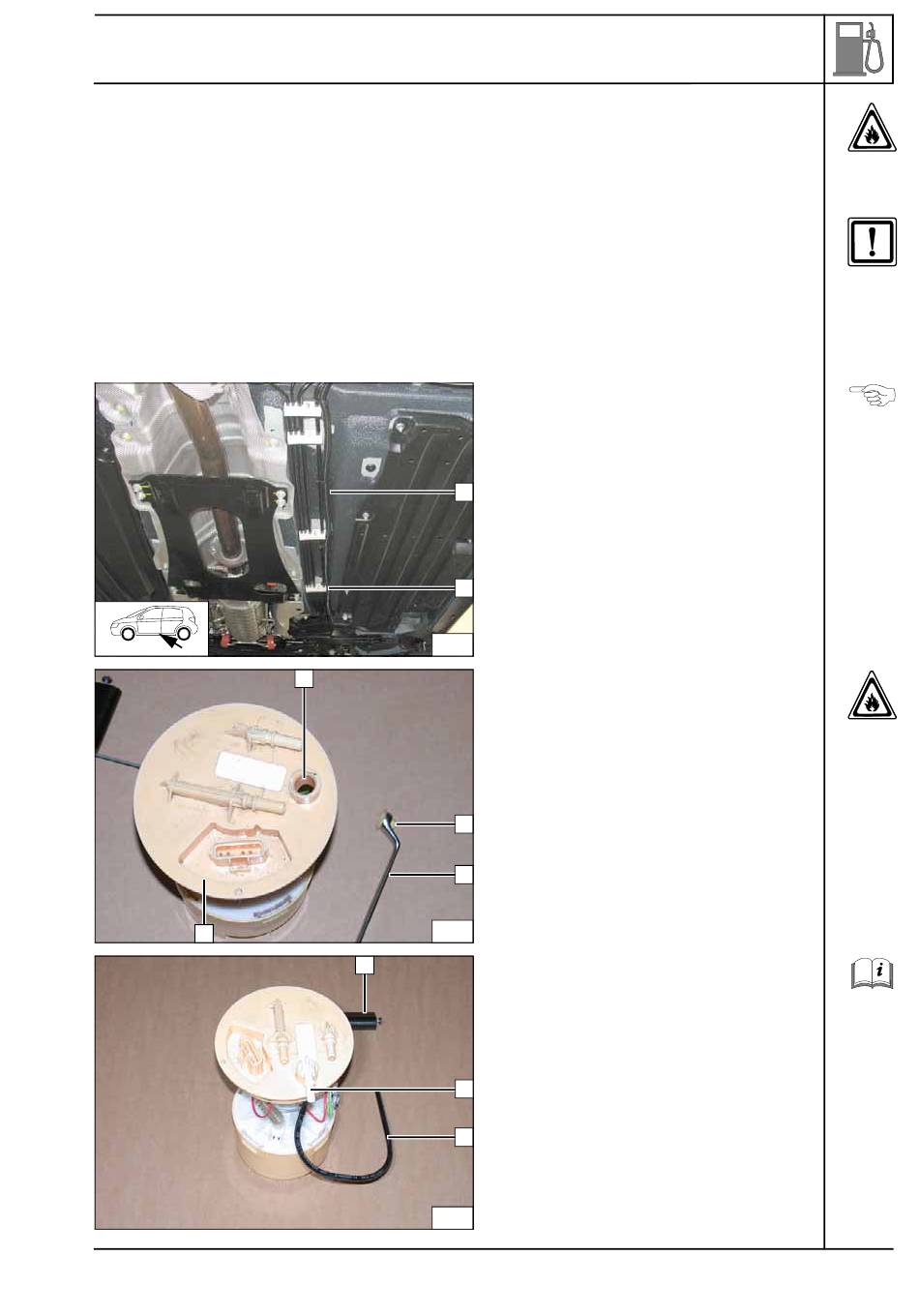

Brennstoffleitung vom Heizgerät in Wellrohr
am Längsträger zur Spritzwand verlegen.
Brennstoffleitung vom Heizgerät und Kabel-
baum Dosierpumpe in Wellrohr 1 an fzg.eige-
nen Kraftstoffleitungen zum Unterboden und
weiter zum Einbauort Dosierpumpe verlegen!
Tankarmatur 4 gemäß Herstellerangaben
ausbauen! Anschlußstutzen 2 an Sollbruch-
stelle 1 mit geeignetem Werkzeug 3 nach
Herstellerangabe ausbrechen!
Tankentnehmer 2 einsetzen (Mazda Bestell-
Nr.: 4100-78-408)! Entnahmeschlauch 3 bis
zum Tankboden ausrichten! Auf Freigängig-
keit der Füllstandsanzeige 1 achten!
Mazda 3
Leitungen
verlegen
Brennstoff-
entnahme
Tankent-
nehmer
einsetzen
20
