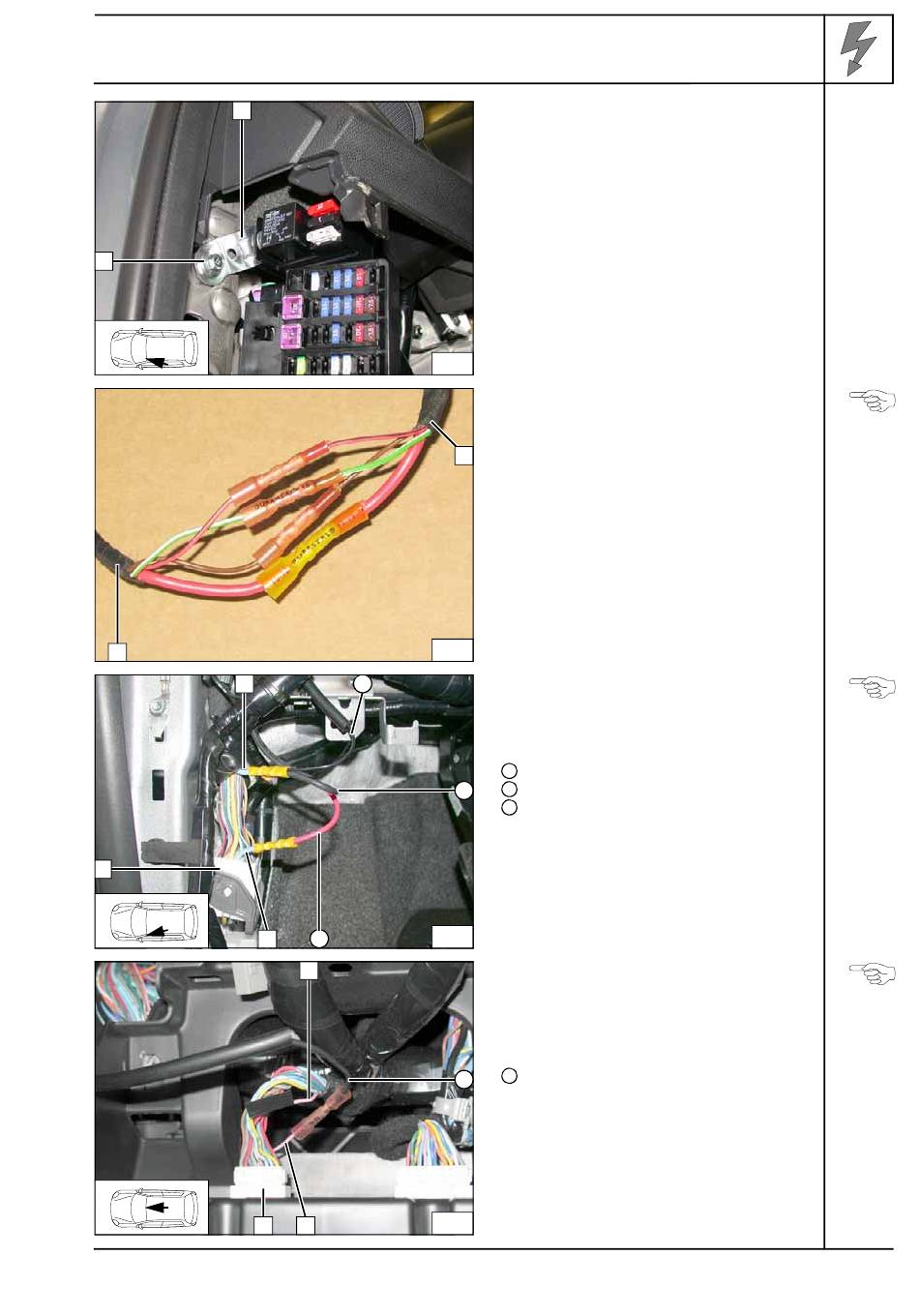

1 Vormontierter Sicherungshalter
2 Fzg-eigene Schraube
Kabelbaum Sicherungshalter Innenraum 1
mit Kabelbaum Heizgerät 2 gemäß Schalt-
plan farbgleich verbinden!
Anschluss am Stecker C-03 3 A-Säule.
Verbindungen gemäß Schaltplan herstellen.
1 Ltg. hbl Gebläsemotor
2 Ltg. hbl Stecker C-03
Ltg. rt K1/87a
1
Ltg. sw K1/30
2
Ltg. sw Sicherung F5
3
Anschluss am 16-poligen Stecker 0740-201B
3 vom Klimabedienteil. Leitung pk 1 von Si-
cherung F02 isolieren und wegbinden.
Verbindungen gemäß Schaltplan herstellen.
2 Ltg. pk 16-poliger Stecker Pin 2H
Ltg. sw Sicherung F4
4
Mazda 3
Montage
Siche-
rungshal-
ter
Innenraum
Kabelbäu-
me verbin-
den
Anschluss
Gebläse-
motor
Anschluss
Klimabe-
dienteil
