Webasto Thermo Top Evo Einbaudokumentation Seite 19

5
2
C
A
1318036B
1 2
4 3
1
1
2
1 Distanzmutter M6x30
2 Schlauch Ablauf Wasserkasten
3 Gummierte Rohrschelle Ø 15
4 Schraube M6x20, Federring, lose mon-
tiert
5 Gummierte Rohrschelle Ø 25
31
Schlauch Motorausgang 1 am Wärmetau-
schereingang abziehen. Federbandschelle
wird wieder verwendet!
32

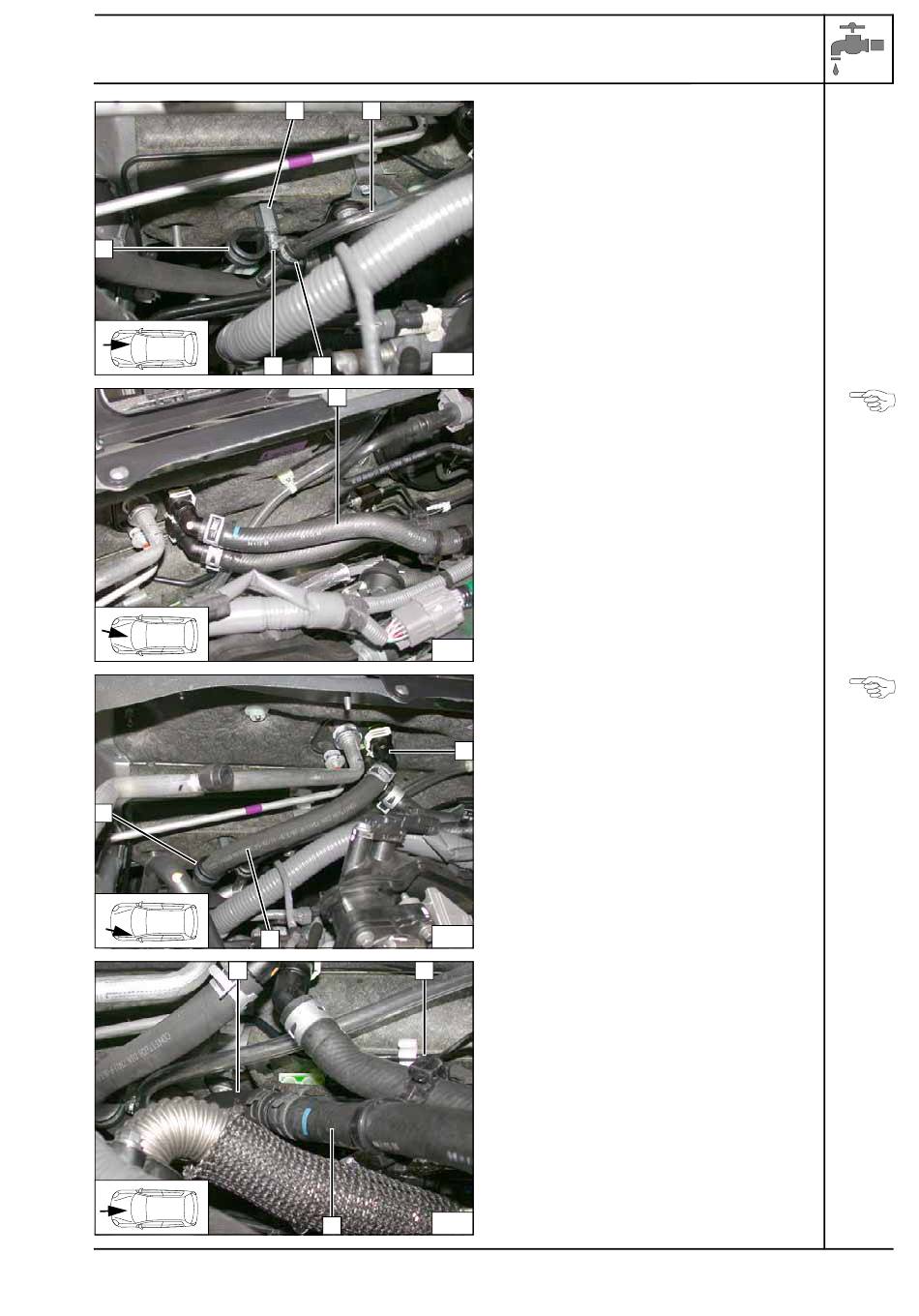

Auf ausreichenden Abstand zu benachbarten
Bauteilen achten!
1 Wärmetauschereingang
1
2 Gummierte Rohrschelle Ø 25
33
1 Schlauchhalter
2 Schlauch Motorausgang
34
Mazda 3
Vorarbei-
ten
Trennstelle
Anschluss
Wärmetau-
scherein-
gang
Anschluss
Motoraus-
gang
