Installation and Configuration
6.2.2.4 Wi-Fi Modul

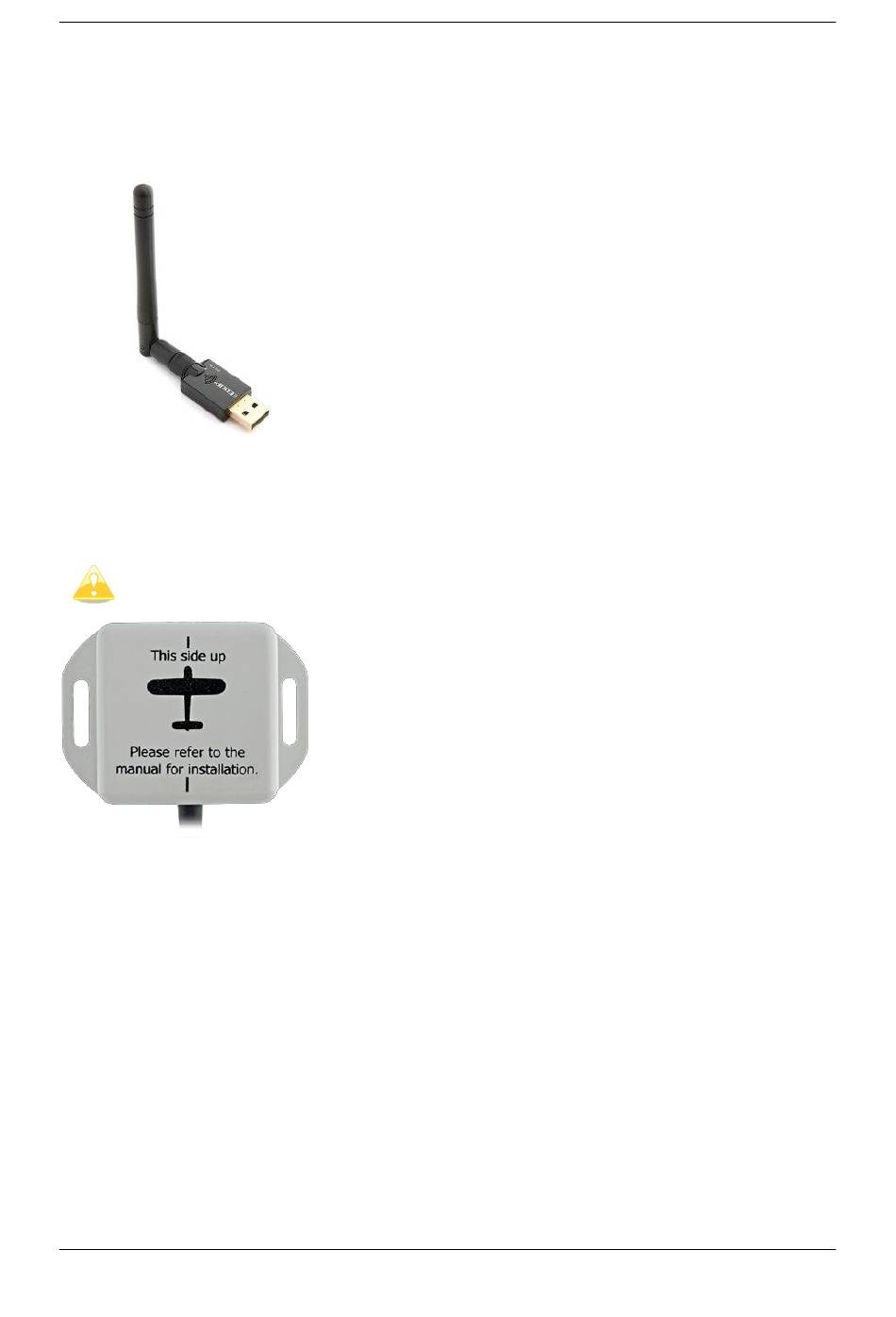

Der Wi-Fi-Dongle muss an den USB-Anschluss angeschlossen werden. Der Wi-Fi-Dongle
ist betriebsbereit, wenn das Gerät, das diese Option aktiviert hat, und ein drahtlos Netzwerk
verfügbar ist.
6.2.2.5 Kompass Modul
Das Kompassmodul muss an den RS485-Bus angeschlossen werden. Es muss an einem
Ort installiert werden, an dem keine starken Magnetfelder (Eisen oder ferromagnetische
Materialien) oder Kabel mit Wechselstrom oder schwankenden Gleichströmen vorhanden sind.
Bei der Montage des Magnetkompasses sind Schrauben aus nicht
ferromagnetischen Materialien (Kunststoff oder Messing) zu verwenden.
Ausrichtung des Kompassmoduls gemäß Gehäusemarkierung wie im Bild oben dargestellt.
Seite 20 von 23
Version 1.0, May 2016
