Installation und Konfiguration
6.1.1
Verkabelung
6.2 Verbindungs- und Funktionskontrolle mit allen Peripheriekomponenten
Die Hauptanzeigeeinheit wird über den 3-poligen Stecker an 12 Volt angeschlossen.
Alle anderen Geräte sind über den CAN-Bus angeschlossen. Bitte stellen Sie sicher,
dass alle Geräte vor dem ersten Einschalten korrekt angeschlossen sind. Die
Stromkabel (rot und blau) sollten an die Hauptanzeigeeinheit angeschlossen werden.
Es ist SEHR WICHTIG, eine externe Sicherung (max. 3A) zu verwenden.
Stromversorgungskabel sollten mindestens 0,5 mm² AWG20-Leitungen
sein.
6.2.1.1 Verkabelung
6.2.1.2 Verbindung zum CAN Bus
6.2.1.3 Pneumatischer Anschluss

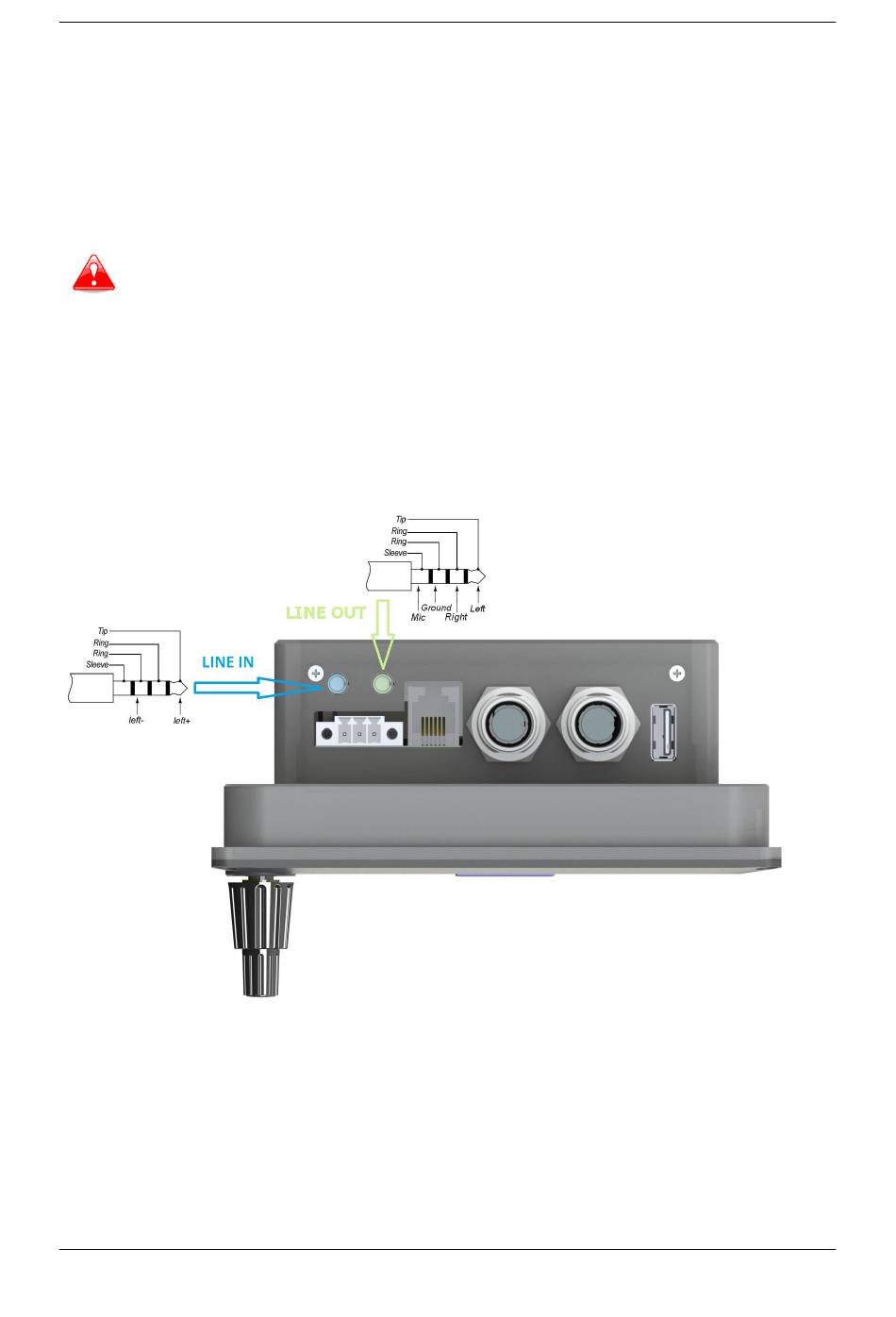

6.2.1.4 Audio
Seite 18 von 23
Version 1.0, Mai 2018
