I
Instruzioni d'installazione ed uso,
GXL 12:
LAS CIARE QUESTO FOGLIETTO DI ISTRUZIONI
INSIEME AL VENTILATORE, PER USO DA PARTE
DELL'UTENTE.
INSTALLAZIONE DEL VENTILATORE
Questi apparecchi sono progettati per essere collegati per mezzo di
cablaggio flsso. Veriflcare che i dati elettrici indicati sul ventilatore
corrispondono a quelli della rete di alimentazione.
Tutte le installazioni devono essere controllate da un elettricista
qualiflcato.
L'installazione e il cablaggio devono conformarsi: in Gran Bretagna
ai regolamenti IEE correnti, negli altri Paesi ai regolamenti vigenti del
ai regolamenti IEE correnti, negli altri Paesi ai regolamenti vigenti del
posto.
AVVERTIMENTO: QUESTI APPARECCHI DEVONO ESSERE
COLLEGATI A TERRA.
Chi esegue l'installazione è responsabile di osservare i codici di
pratica professionale relativi all'edilizia. Non è previsto l'uso di questo
pratica professionale relativi all'edilizia. Non è previsto l'uso di questo
apparecchio da parte di persone (inclusi i bambini e gli infermi) con
menomazioni flsiche, sensoriali o mentali, o mancanza di esperienza
menomazioni fisiche, sensoriali o mentali, o mancanza di esperienza
e conoscenze, a meno che tali persone siano sorvegliate o istruite
sull'uso dell'apparecchio da una persona responsabile della loro
sicurezza.
18
Si devono sorvegliare i bambini, per assicurarsi che non giochino con
l'apparecchio.
1
Descrizione
I ventilatori GXL 12 hanno le
seguenti caratteristiche:
Montaggio su finestra, a parete, su pannello o a soffitto.
Sono muniti di serrandina antiricircolo a funzionamento silenzioso, (GXL 12).
Il modello GXL 12 può espellere l'aria, aspirarla o aprire "solo la serrandina"
(arresto completo), usando un interruttore di selezione incorporato nel
ventilatore.
Regolazione per ventilazione leggera di fondo.
venire installato con
dispositivo di controllo.
Se viene installato con
dispositivo di controllo, il GXL 12
aspirare o
espellere l'aria a velocità prestabilite o a velocità variabile, a seconda del
tipo di regolazione. Se è
con
acceso/spento il GXL 12
aspirerà o espellerà l'aria ad alta velocità.
2
Occorrente per l'installazione
Se si installa il ventilatore con
acceso/spento:
Cavetto a 3 conduttori.
Nel cablaggio fisso deve essere inclusa la possibilità di uno
scollegamento fisico dall'alimentazione su tutti i poli in conformità con le
norme sui cablaggi.
Un cacciavite grande con lama da 6 mm, un cacciavite da elettricista con
lama da 3 mm, cacciaviti Pozidriv° N°1 e N°2.
Se il ventilatore viene montato a parete occorre anche:
Malta (per riparare il foro).
Kit per parete GXL WK12 o un tubo con
diametro interno di 315 mm.
Se il ventilatore viene montato in
finestra, occorrerà anche:
Una finestra fissa con vetro semplice dello spessore minimo di 4 mm.
Se il ventilatore viene montato a soffitto occorrerà anche:
Una mitra per il tetto.
Nel caso di installazione su tetto piano, una piastra per montaggio a tetto
tipo.
Se il ventilatore viene montato insieme ad
regolatore :
Cavo a 5 conduttori. Nota: seguire le istruzioni fornite con il regolatore.
3
Dove posizionare il ventilatore
Montatelo quanto più in alto possibile.
Dal centro del foro ai bordi della parete o dell'intelaiatura della finestra ci
devono essere come minimo 250 mm.
Quanto più lontano possibile e dalla parte opposta della sorgente principale
di ricambio dell'aria, in maniera da assicurare un flusso d'aria attraverso la
stanza (ad es. dalla parte opposta della porta interna d'ingresso).
Vicino alla sorgente di vapore o degli odori.
Non in abbienti la cui temperature possa superare 50 °C.
Se il ventilatore viene installato in una stanza dove si trova
un'apparecchiatura che fa uso di combustibile, si devono prendere
precauzioni per evitare il riflusso di gas nell'ambiente dalla canna
fumaria del bruciatore.
L'aria di scarico non deve essere fatta uscire attraverso una canna
fumaria usata per i gas di scarico di altre apparecchiature.
Per le portate d'aria di rinnovo e per l'espulsione dell'aria osservare
tutti i regolamenti delle autorità competenti.
Se il ventilatore è inteso per l'aspirazione dell'aria, la griglia di
ingresso deve essere posizionata come minimo alla distanza di
0,5 metri dall'uscita di scarico di una canna fumaria usata per una
apparecchiatura di riscaldamento o per cucinare.
Quando si intende usare il ventilatore in atmosfere soggette a
sostanze chimiche corrosive occorre consultare il nostro Reparto
Assistenza Tecnica.
Questo prodotto non deve essere installato in zona 0.
Questo prodotto elettrico, se installato in una sala con doccia o da
bagno, deve essere collocato in posizione tale da non potere essere
toccato da chi fa uso della doccia o del bagno.
4

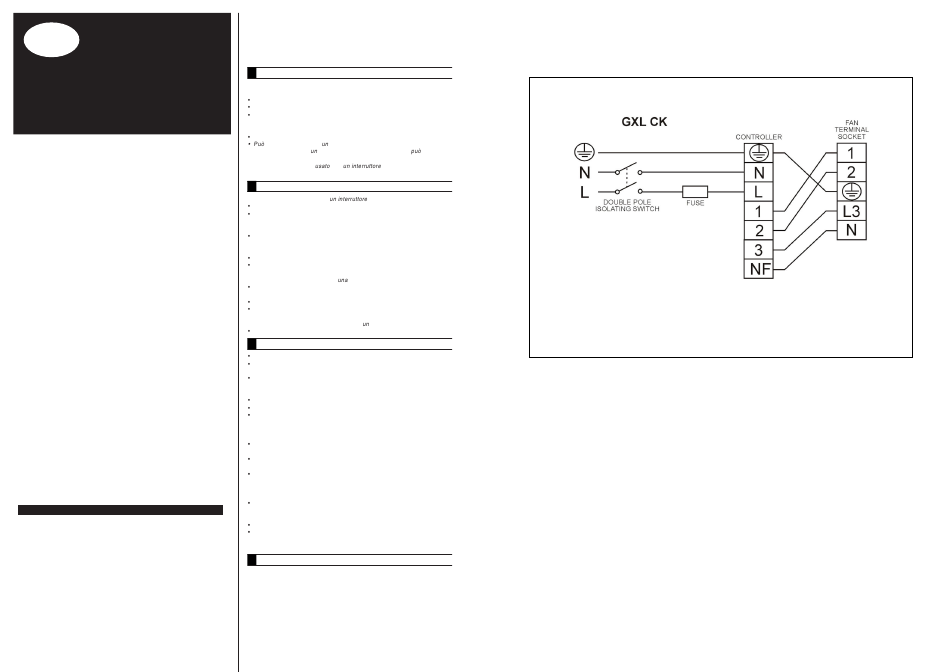

Installazione del sezionatore e del cablaggio
1.Verificare che sul retro della posizione dell'interruttore (nella parete o
sopra il soffitto) non ci siano tubi o cavi incassati dell'elettricità, del gas o
dell'acqua.
2.Installare il cavo dal sezionatore alla posizione del ventilatore.
3.Installare il cavo dal sezionatore al punto di connessione alla rete
elettrica di alimentazione.
4.Installare il sezionatore.
5.Fare tutti i collegamenti all'interno del sezionatore.
AVVERTIMENTO: non fare a questo punto connessione alcuna con la
rete elettrica di alimentazione.
(Fig. 12)
