2.4 Abgasführung
Der Rauch kann durch den Anschluss an ein herkömmliches Schornsteinrohr oder an eine Außenleitung mit
isoliertem oder doppelwandigem Rohr abgeführt werden.
Die Anschlüsse der Abgasführung müssen einen Mindestzug von 10 Pa garantieren, damit der Rauchabzug auch
bei vorübergehendem Stromausfall sichergestellt ist.
-Die Funktionstüchtigkeit und der einwandfreie Zustand des Schornsteinrohrs sowie dessen Konformität mit den
örtlichen, nationalen und europäischen Vorschriften ist unbedingt vom Installationstechniker zu prüfen.
-Es müssen zertifizierte Rohre und Anschlüsse mit angemessenen Dichtungen verwendet werden.
-Im Brandfall den Ofen ausschalten, sofort die Feuerwehr rufen und keine weiteren Löschversuche
unternehmen.
-Die Rauchgasableitung und das entsprechende Rauchrohr mindestens einmal jährlich reinigen.

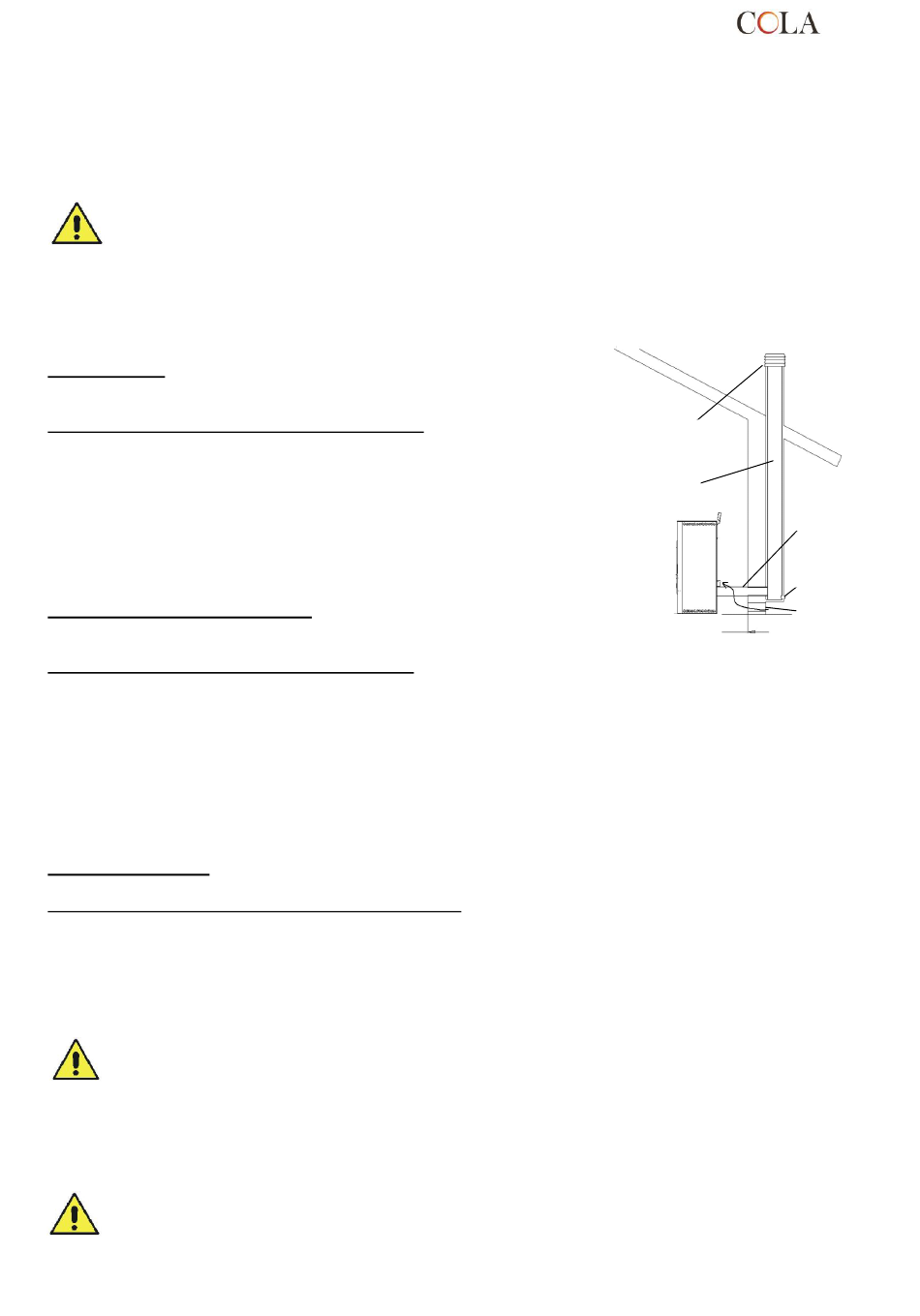

2.4.1Installationsarten
Nachstehend werden die Vorgaben und Anforderungen aufgeführt, die für die korrekte Installation eines
Rauchabzugs gemäß der italienischen Norm UNI 10683 erfüllt werden müssen:
SCHORNSTEIN: Aufwärtsführende bauliche Vorrichtung zum Sammeln
und zur Abführung der Verbrennungsprodukte einer, bzw. in den zulässigen
Fällen mehrerer Feuerstätten in einer angemessenen Höhe vom Boden.
Technische Anforderungen an den SCHORNSTEIN: - abgasdicht mit vom
Einsatz abhängiger Isolierung und Wärmedämmung;
- überwiegend senkrechter Verlauf mit Achsabweichungen < 45°;
- ausreichender Abstand von entflammbarem Material, mit Luftspalt oder
isolierendem Zwischenraum;
- vorzugsweise mit rundem, konstantem, freiem und unabhängigem
Querschnitt;
- der Schornstein sollte eine inspizierbare Kammer zum Auffangen fester
Stoffe und eventuell sich bildendem Kondensat besitzen, die unter dem
Eingang des Abgaskanals angebracht ist.
ABGASKANAL oder RAUCHROHR: Leitung oder Verbindungsstück
zwischen Feuerstätte und Schornstein für die Abführung der
Verbrennungsprodukte.
Technische Anforderungen an den ABGASKANAL: - Der Abgaskanal darf
keine Räume durchqueren, in denen die Installation von Heizgeräten verboten ist;
- die Verwendung von Metallschläuchen oder Rohren aus Asbestzement ist verboten;
- die Verwendung von Elementen mit Gegenneigung ist verboten;
- in den waagerechten Abschnitten darf der Kanalverlauf max. 3% Steigung haben;
- Die Länge des horizontalen Abschnitts muss kurz gehalten werden und darf auf keinen Fall länger als 3 m sein;
- ohne T-Stück darf nicht öfter als 3 Mal die Richtung gewechselt werden;
- bei Richtungswechsel > 90° max. 2 Rohrkrümmer mit einer horizontal gemessenen Länge von nicht über 2 m
verwenden.
- Der Abgaskanal muss einen konstanten Querschnitt haben und das Auffangen von Ruß gestatten.
SCHORNSTEINKOPF: Vorrichtung am oberen Ende des Schornsteins, die den Austritt der Verbrennungsprodukte
in die Atmosphäre erleichtert.
Technische Anforderungen an den SCHORNSTEINKOPF: - gleicher Querschnitt wie der Schornstein;
- der Nutzquerschnitt darf nicht kleiner als das Zweifache des Schornstein-Innendurchmessers sein;
- der Schornsteinkopf muss das Eindringen von Regen und Fremdkörpern verhindern und in jeder Witterung die
Abführung der Verbrennungsprodukte sicherstellen;
- er muss eine angemessene Verdünnung der Produkte garantieren und außerhalb des Rückflussbereichs
positioniert sein;
- er muss frei von mechanischen Saugvorrichtungen sein.
Die direkte Abführung der Verbrennungsprodukte muss vom Dach erfolgen. Die Abführung in
geschlossene Bereiche, auch unter freiem Himmel, ist verboten.

2.5 Positionskontrolle von Brenntopf und Abweiser

Vor dem Einschalten des Ofens unbedingt kontrollieren, ob sich der Brenntopf in korrekter Position befindet, d.h. in
den hierfür vorgesehenen Aufnahmen eingerastet ist. Inoltre controllare che il deviatore fumi superiore sia incastrato
nella propria sede. Una posizione errata del deviatore comporta malfunzionamenti ed un eccessivo annerimento del
vetro .
Jedes Mal, wenn das Gerät eingeschaltet werden, muss die korrekte Position des Brenntopfes im Brenntopfhalter
kontrolliert werden.
Windschutz-
Schornsteinkopf
Schornsteinrohr
Distanza min 0.2m
Mindestabstand 0,2m
77
Comignolo
antivento
Canna
fumaria
Raccordo
Rauchrohr
fumi
Camera
Inspizierbare
ispezionabile
Kammer
Presa d'aria
Außenlufteinlass
min.100 cm
esterna
min.100 cm
