2.4 Scarico fumi di combustione
Lo scarico fumi può essere fatto attraverso un allacciamento ad una canna fumaria tradizionale oppure ad un
condotto esterno con tubo isolato o a doppia parete .
I collegamenti di scarico fumi devono garantire un tiraggio minimo di 10 Pa in modo tale che in caso di mancanza
temporanea di alimentazione elettrica l'evacuazione fumi venga assicurata .
- Si raccomanda all'installatore di verificare l'efficienza e lo stato della canna fumaria, la rispondenza all
disposizioni regole locali, norme nazionali ed europee.
- E necessario utilizzare tubi e raccordi certificati con adeguate guarnizioni che garantiscono la tenuta.
- In caso di incendio spegnere la stufa, chiamare tempestivamente i pompieri ed evitare continui
tentativi di spegnimento .
- Pulire almeno una volta all'anno il condotto fumario e il relativo raccordo fumi .

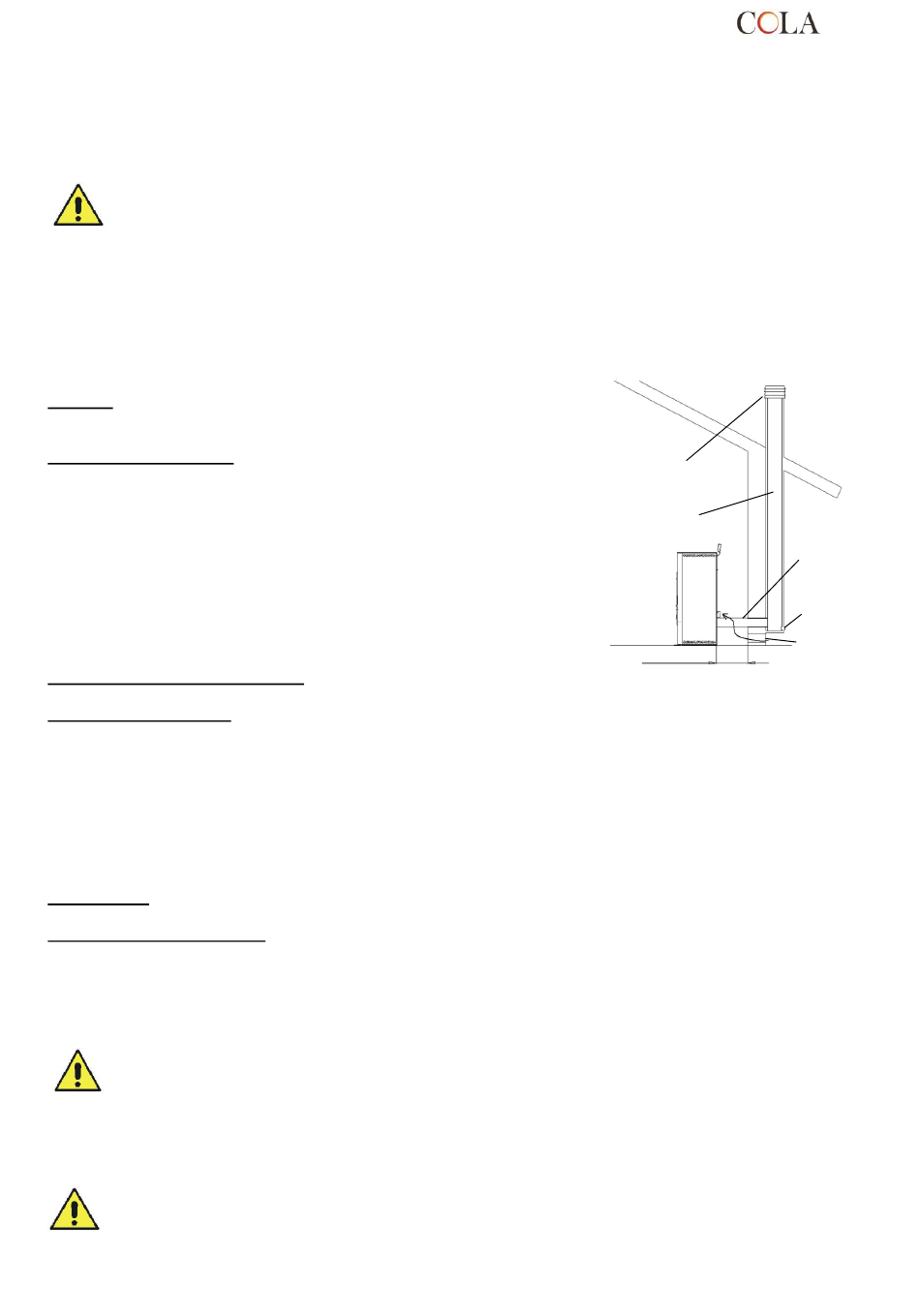

2.4.1 Tipologie delle installazioni
Di seguito vengono elencate definizioni e requisiti per realizzare secondo Norma italiana UNI10683 per la corretta
installazione di uno scarico fumario:
CAMINO : condotto verticale avente lo scopo di raccogliere ed espellere ad
un opportuna altezza dal suolo i prodotti di combustione provenienti da un
solo apparecchio e nei casi consentiti più di uno.
Requisiti tecnici CAMINO :- essere a tenuta dei prodotti di combustione,
isolato e coibentato in funzione dell'impiego ;
-avere un andamento
dall'asse<45° ;
- essere adeguatamente distanziato da materiali infiammabili con
intercapedine d'aria o isolante;
- avere sezione interna preferibilmente circolare , costante , libera ed
indipendente ;
- è consigliato che il camino sia dotato di camera ispezionabile per la
raccolta di materiali solidi
- ed eventuali condense collocato sotto l'imbocco del canale da fumo .
CANALE o RACCORDO da FUMO : condotto o elemento di collegamento
tra apparecchio e camino per l'evacuazione dei prodotti della combustione.
Requisiti tecnici CANALE : - non deve attraversare locali nel quali è vietata l'installazione di apparecchi da
combustione ;
- è vietato l'uso di tubi metallici flessibili o in fibro-cemento;
- è vietato l'impiego di elementi in contro-pendenza;
- nei tratti orizzontali devono avere andamento con pendenza minima del 3% verso l'alto;
- la lunghezza del tratto orizzontale deve essere minima e non maggiore di 3 m;
- il numero di cambi direzione , senza il raccordo a T non deve essere maggiore di 3;
- con cambio di direzione > 90° usare al max 2 curve con lunghezza in proiezione orizzontale non maggiore di 2 m.
- il canale da fumo deve essere a sezione costante e permettere il recupero della fuliggine .
COMIGNOLO : dispositivo posto alla sommità del camino atto a facilitare la dispersione in atmosfera dei prodotti
della combustione .
Requisiti tecnici COMIGNOLO : - avere sezione equivalente a quella del camino ;
- avere sezione utile non minore del doppio di quella interna del camino ;
- deve impedire la penetrazione di pioggia e di corpi estranei ed in ogni condizione atmosferica assicurare lo
scarico dei prodotti di combustione ;
- deve garantire un adeguata diluizione dei prodotti ed essere posizionato al di fuori della zona di reflusso;
- deve essere privo di mezzi meccanici di aspirazione .
Lo scarico diretto dei prodotti della combustione deve essere previsto a tetto ed è vietato verso spazi chiusi anche a
cielo libero.
2.5 Controllo posizione braciere e deviatori
Prima di accendere la stufa è importante controllare che il braciere sia in posizione corretta ovvero alloggi negli
appositi incastri . Inoltre controllare che i deviatori fumi siano incastrati nella propria sede . Una posizione errata dei
deviatori comporta malfunzionamenti ed un eccessivo annerimento del vetro .
Effettuare la prima accensione solo dopo aver controllato la corretta posizione del braciere e del relativo
deviatore fumi .
prevalentemente verticale con deviazioni
Distanza min 0.2m
15
Comignolo
antivento
Canna
fumaria
Raccordo
fumi
Camera
ispezionabile
Presa d'aria
esterna
min.100 cm
FUOCOLA'
2
