Bedienung
Cursor
Steigung der Kurve
& katalytische
Aktivität
114

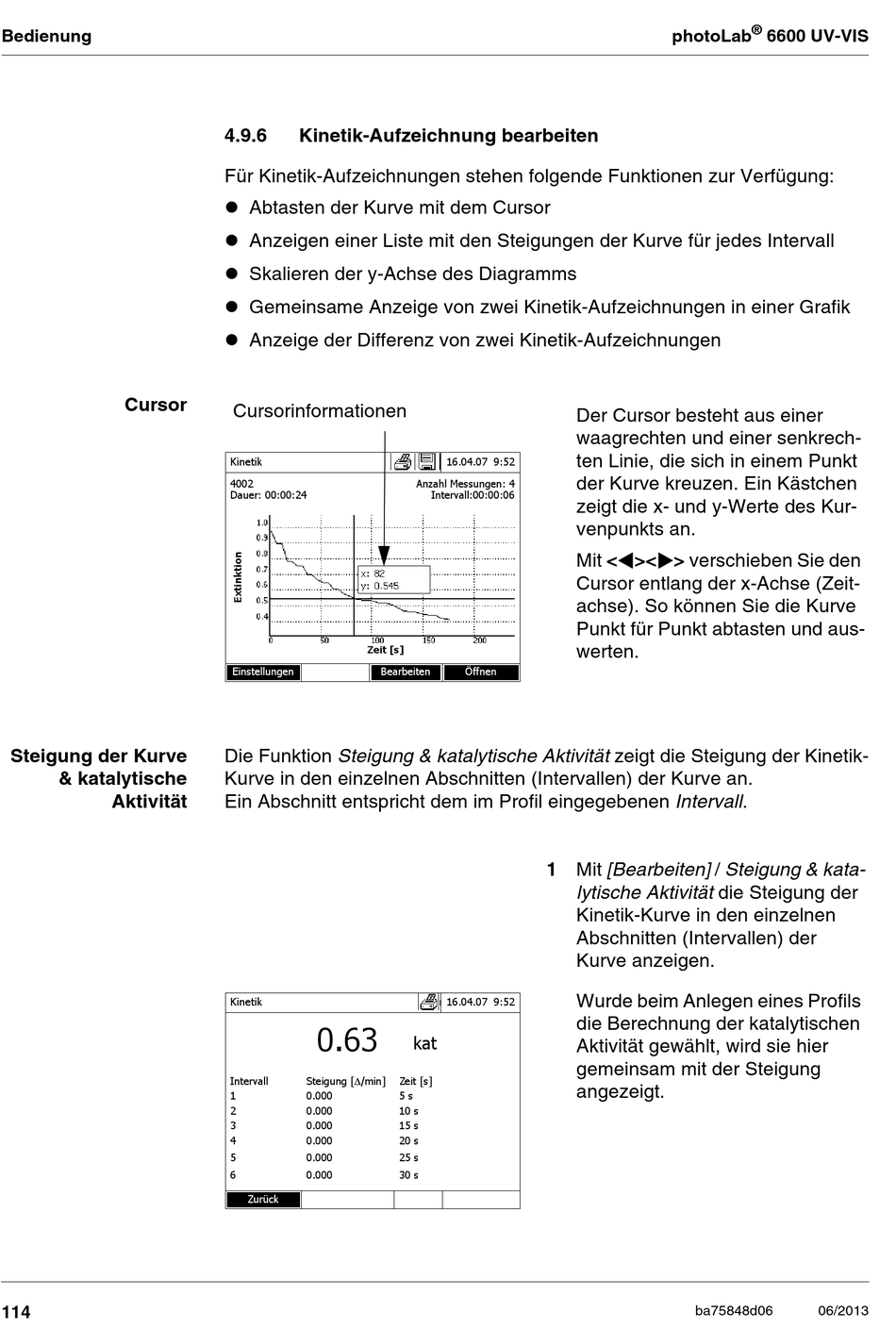

4.9.6
Kinetik-Aufzeichnung bearbeiten
Für Kinetik-Aufzeichnungen stehen folgende Funktionen zur Verfügung:
Abtasten der Kurve mit dem Cursor
Anzeigen einer Liste mit den Steigungen der Kurve für jedes Intervall
Skalieren der y-Achse des Diagramms
Gemeinsame Anzeige von zwei Kinetik-Aufzeichnungen in einer Grafik
Anzeige der Differenz von zwei Kinetik-Aufzeichnungen
Cursorinformationen
Kinetik
4002
Dauer: 00:00:24
Zeit [s]
Einstellungen
Bearbeiten
Die Funktion Steigung & katalytische Aktivität zeigt die Steigung der Kinetik-
Kurve in den einzelnen Abschnitten (Intervallen) der Kurve an.
Ein Abschnitt entspricht dem im Profil eingegebenen Intervall.
Kinetik
0.63
Intervall
Steigung [Δ/min]
1
0.000
2
0.000
3
0.000
4
0.000
5
0.000
6
0.000
Zurück
16.04.07 9:52
Anzahl Messungen: 4
Intervall:00:00:06
Öffnen
1 Mit [Bearbeiten] / Steigung & kata-
16.04.07 9:52
kat
Zeit [s]
5 s
10 s
15 s
20 s
25 s
30 s
photoLab
Der Cursor besteht aus einer
waagrechten und einer senkrech-
ten Linie, die sich in einem Punkt
der Kurve kreuzen. Ein Kästchen
zeigt die x- und y-Werte des Kur-
venpunkts an.
Mit <><> verschieben Sie den
Cursor entlang der x-Achse (Zeit-
achse). So können Sie die Kurve
Punkt für Punkt abtasten und aus-
werten.
lytische Aktivität die Steigung der
Kinetik-Kurve in den einzelnen
Abschnitten (Intervallen) der
Kurve anzeigen.
Wurde beim Anlegen eines Profils
die Berechnung der katalytischen
Aktivität gewählt, wird sie hier
gemeinsam mit der Steigung
angezeigt.
ba75848d06
®
6600 UV-VIS
06/2013
