Webasto Thermo Top C Einbauanleitung
Toyota avensis
2,0 l diesel
ab modell 2003
nur für linkslenker
Vorschau ausblenden
Andere Handbücher für Thermo Top C:
- Einbaudokumentation (50 Seiten) ,
- Einbauanleitung (42 Seiten) ,
- Anleitung (29 Seiten)
Inhaltsverzeichnis
Werbung
Quicklinks

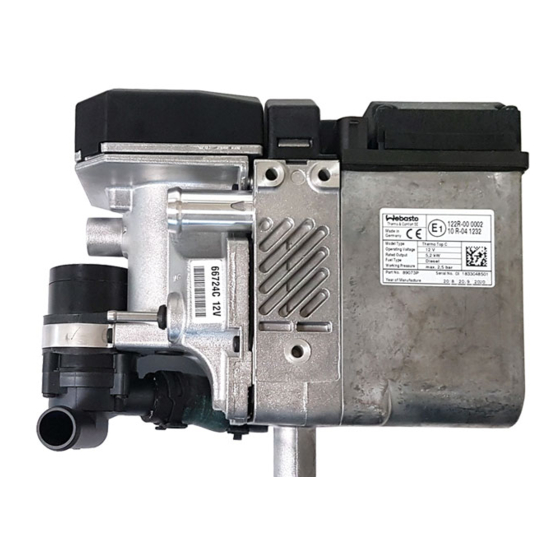

Wasser-Heizgerät
Zusatzheizung Thermo Top C
1
2
3
4

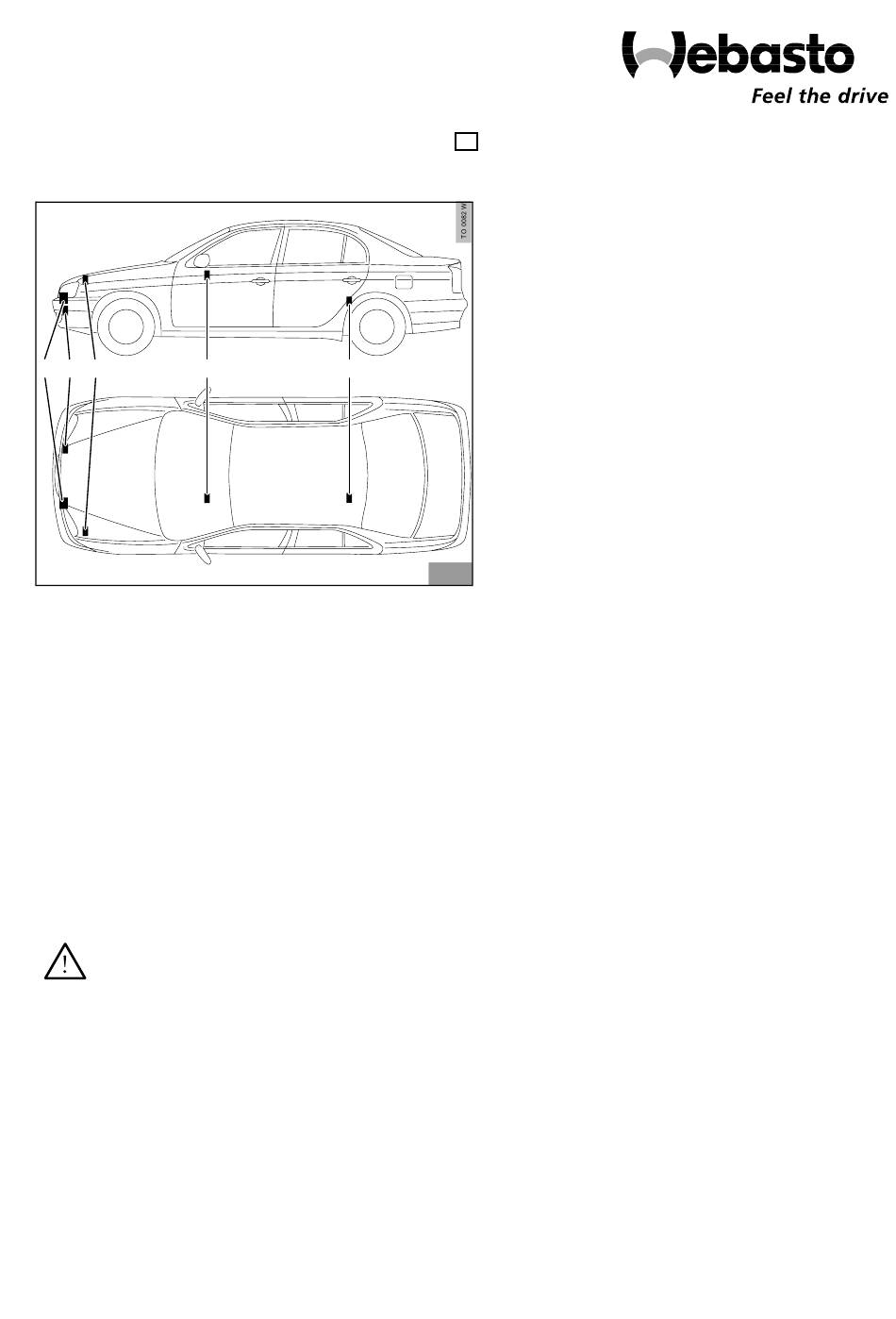

Legende
1 Heizgerät Thermo Top C
2 Abgasschalldämpfer
3 Flachsicherungshalter und Gebläserelais
4 Vorwahluhr
5 Dosierpumpe
ACHTUNG!
Warnung vor Gefahr :
Das unsachgemäße Einbauen oder Reparieren von Webasto Heiz- und Kühlsystemen kann
Feuer verursachen oder zum Austritt von tödlichem Kohlenmonoxid führen. Dadurch können
schwere oder tödliche Verletzungen hervorgerufen werden.
Für den Einbau und die Reparatur von Webasto Heiz- und Kühlsystemen bedarf es eines
speziellen
Spezialausrüstung.
Versuchen Sie NIEMALS, Webasto Heiz- oder Kühlsysteme einzubauen oder zu reparieren,
wenn Sie das Firmentraining nicht erfolgreich abgeschlossen und dabei die notwendigen
technischen Fähigkeiten erworben haben und die für einen sachgerechten Einbau und
Reparatur nötigen technischen Dokumentationen, Werkzeuge und Ausrüstungen nicht zur
Verfügung stehen.
Befolgen Sie IMMER alle Webasto Einbau- und Reparaturanleitungen, und beachten Sie alle
Warnhinweise.
Webasto übernimmt keine Haftung für Mängel und Schäden, die auf einen Einbau durch
ungeschultes Personal zurückzuführen sind.
Ident.-Nr. 13 019 08A
5
Firmentrainings,
technischer
Schutzgebühr 10,- EUR© Webasto
e1
00 0002
Einbauanleitung
Toyota Avensis
2,0 l Diesel
ab Modell 2003
Nur für Linkslenker
Gültigkeit siehe Seite 2
1
Dokumentation,
Spezialwerkzeuge
und
Thermosysteme International GmbH Germany
einer
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Webasto Thermo Top C
Inhaltszusammenfassung für Webasto Thermo Top C
- Seite 1 Das unsachgemäße Einbauen oder Reparieren von Webasto Heiz- und Kühlsystemen kann Feuer verursachen oder zum Austritt von tödlichem Kohlenmonoxid führen. Dadurch können schwere oder tödliche Verletzungen hervorgerufen werden. Für den Einbau und die Reparatur von Webasto Heiz- und Kühlsystemen bedarf es eines speziellen Firmentrainings,...
-
Seite 2: Inhaltsverzeichnis
Thermo Top C Toyota Avensis Inhaltsverzeichnis Heizgerät / Einbaukit Vorwort Spezialwerkzeug Allgemeine Hinweise Vorarbeiten Einbauort Heizgerät Flachsicherungshalter und Gebläserelais Kabelbaum vormontieren (nur bei Fahrzeugen mit Klimaautomatik) Vorwahluhr und Option Sommer-/Winterschalter Option Telestart T70 / T80 Gebläseansteuerung bei Fahrzeugen mit manueller Klimaanlage Schaltplan Gebläseansteuerung bei... -
Seite 3: Heizgerät / Einbaukit
Toyota Avensis Thermo Top C Heizgerät / Einbaukit Menge Bezeichnung Bestell-Nr. Wasserheizgerät Thermo Top C-D mit LU 89244 D Zusätzlich erforderlich: Einbaukit Toyota Avensis 1301903 A Vorwort Diese Einbauanleitung gilt für die Pkw Smart - Gültigkeit siehe Titelseite - Modelljahr 2002 und später, wenn technische Änderungen am Fahrzeug den Einbau nicht beeinflussen unter Ausschluss irgendwelcher Haf-... -
Seite 4: Vorarbeiten
Thermo Top C Toyota Avensis Vorarbeiten Motorraum ACHTUNG Batterie abklemmen und ausbauen! Druck im Kühlsystem ablassen! - Motorabdeckung ausbauen - Luftfilter komplett ausbauen - Fabriknummer vom Typschild Original auf das Typ- schild Duplikat übertragen - Die nicht zutreffende Jahreszahl auf dem Duplikat-... -
Seite 5: Flachsicherungshalter Und Gebläserelais
Toyota Avensis Thermo Top C Flachsicherungshalter und Gebläserelais Kabelbaum vormontieren (nur bei Fahr- zeugen mit Klimaautomatik) - Leitung rt/ws aus Relais K3/87 (1) auspinnen - Leitung gn/ws aus Relais K3/86 (1) auspinnen - Leitung br aus Relais K3/85 (1) auspinnen und Teil- stück mit 70 mm ablängen... -
Seite 6: Kabelbaum Einbauen
Thermo Top C Toyota Avensis Kabelbaum einbauen Achtung Scheuerschutz verwenden! Einbauort am Batteriehalter. Freigängigkeit zur Batterie, zu fahrzeugeigenen Schläuchen und zum Scheinwerfer beachten! - Batteriehalter (1) lose montieren - Bohrung Ø 7 mm an Position 2 in Batteriehalter (1) bohren... -
Seite 7: Vorwahluhr Und Option Sommer-/Winterschalter
Toyota Avensis Thermo Top C Vorwahluhr und Option Sommer-/Winterschalter ACHTUNG Bei der Montage der Vorwahluhr nicht auf das LCD- Display drücken! HINWEIS Die dargestellten Einbauorte der Vorwahluhr und des Sommer-/Winterschalters sind Empfehlungen und ab- hängig von der Fahrzeugausstattung! Vor der Montage bitte den Einbauort mit Ihrem Kunden abstimmen! - Bohrschablone für Vorwahluhr (1) an vorgeschlage-... -
Seite 8: Option Telestart T70 / T80
Thermo Top C Toyota Avensis Option Telestart T70 / T80 HINWEIS: Beiliegende allgemeine Einbauanweisung für die Option Telestart T70/T80 beachten! Klebefläche für Antenne vor dem Anbringen der Antenne reinigen/entfetten! Die Montage des Empfängers erfolgt in der Mittel- konsole. - Lochbild des Halters (3) an Position 1 und 2 über- tragen - 2 x Bohrungen mit Ø... -
Seite 9: Gebläseansteuerung Bei Fahrzeugen Mit Manueller Klimaanlage
Toyota Avensis Thermo Top C Gebläseansteuerung bei Fahrzeugen mit manueller Klimaanlage Die Ansteuerung des Gebläsemotors erfolgt am 4-po- ligen Stecker DF (1) Pin 2 des Sicherungs-/Relaisträ- gers (2) auf der linken Seite des Armaturenbretts. Verbindungen gemäß Schaltplan mit gelben Stoßver-... -
Seite 10: Gebläseansteuerung Bei Fahrzeugen Mit Klimaautomatik
Thermo Top C Toyota Avensis Gebläseansteuerung bei Fahrzeugen mit Klimaautomatik Die Ansteuerung des Gebläsemotors und des Geblä- sereglers erfolgt am 4-poligen Stecker DF (1) Pin 2 des Sicherungs-/Relaisträgers (2) auf der linken Seite des Armaturenbretts. Verbindungen gemäß Bild 14 mit gelben Stoßverbin- dern herstellen (crimpen und schrumpfen)! - Kabelbaum von Relais K3 zum Gebläsemotor ver-... -
Seite 11: Schaltplan
Toyota Avensis Thermo Top C Schaltplan Gebläserelais (Fahrzeug) Gebläsemotor (Fahrzeug) 100/ Gebläseregler (Fahrzeug) 120A Klimabedienteil (Fahrzeug) SG 1570 Sicherungs-/Relaisträger (Fahrzeug) rt/ws Sicherung HTR (Fahrzeug) rt/ws Flachsicherungshalter (Webasto) Flachsicherungshalter (Webasto) Sicherung ALT (Fahrzeug) Sicherung HTR (Fahrzeug) DA34 gn/ws bl/sw Gebläserelais(Webasto) K3.1 Gebläserelais(Webasto) -
Seite 12: Einbau Heizgerät
Thermo Top C Toyota Avensis Einbau Heizgerät Einbauort vorbereiten ACHTUNG Kühler bei den Montagearbeiten abdecken (z. B. Pappe), um Beschädigungen zu vermeiden! - Temperatursensor (1) ausbauen - Lochbild (Langloch) vom Temperatursensor (2) auf rechte Seitenverkleidung des Kühlers an Position 1 übertragen... -
Seite 13: Heizgerät Vormontieren
Toyota Avensis Thermo Top C - Linke Seitenverkleidung am Kühler gemäß Ab- bildung anzeichnen und markierten Bereich (1) aus- schneiden - Beiliegenden Kantenschutz für die Wasserdurch- führung entsprechend ablängen und an Position 1 und 2 einsetzen Heizgerät vormontieren Ejotschrauben verwenden! Anziehdrehmoment 10 Nm! - Ejotstehbolzen kurz (1) am Heizgerät befestigen... -
Seite 14: Brennlufteinbindung
Thermo Top C Toyota Avensis Brennlufteinbindung - Von Brennluftansaugleitung (1) ein Ende mit 190 mm gemäß Abbildung ablängen und entsorgen 190 mm - Brennluftansaugleitung (1) mit geschlitzter Seite am Heizgerät aufstecken und mit Schlauchschelle be- festigen - Ansaugschalldämpfer (2) bis zum Anschlag in Brennluftansaugleitung (1) eindrehen - Heizgerätedeckel an der Perforation durchstoßen... -
Seite 15: Wassereinbindung
Toyota Avensis Thermo Top C - Bohrung Ø 9,1 mm an Position 1 in Stoßfänger- träger bohren und Einnietmutter einziehen - Winkel (3) mit Schraube M6 x 16 mm (1), Federring A6 und Karosseriescheibe A7,4 an Distanzmutter (2) befestigen - Winkel (3) mit Schraube M6 x 20 mm (4) und Feder-... - Seite 16 Thermo Top C Toyota Avensis - Schlauch 1 (1) und Schlauch 2 (2) mit dem geraden Ende durch die vorbereitete Duchführung in den Motorraum verlegen - Schlauch 2 (2) mit langem 90°-Bogen auf Heiz- gerät-Ausgang aufstecken und mit Schlauchschelle befestigen - Schlauch 1 (1) auf Heizgerät-Eingang aufstecken...
- Seite 17 Toyota Avensis Thermo Top C - Fahrzeugeigenen Schlauch vom Motor-Ausgang (1) lösen am Stutzen Motor-Ausgang um 180° nach vorn drehen und wieder befestigen - Verbindungsrohr 17 x 20 mm (3) in fahrzeugeige- nen Schlauch vom Motor-Ausgang (1) einsetzen und mit Federbandschelle 25 mm befestigen - Verbindungsrohr 17 x 20 mm (4) in fahrzeugeige- nen Schlauch vom Wärmetauscher-Eingang (2) ein-...
-
Seite 18: Abgasanlage
Thermo Top C Toyota Avensis - Schlauch 1 (1) und Schlauch 2 (2) gemäß Abbildung ausrichten und mit Kabelbinder fixieren Abgasanlage ACHTUNG Bei der Verlegung der Abgasanlage auf genügend Abstand zu Schläuchen und Leitungen achten! - Abgasleitung und Abgasleitung-Endstück gemäß... -
Seite 19: Brennstoffeinbindung
Toyota Avensis Thermo Top C Brennstoffeinbindung ACHTUNG Tankdeckelverschluss des Fahrzeugs öffnen, Tank belüften und Tankdeckelverschluss wieder schließen! Auslaufenden Kraftstoff mit geeignetem Behälter auf- fangen! Brennstoffleitung so verlegen, dass sie gegen Stein- schlag geschützt ist! An scharfen Kanten Brennstoffleitung und Kabelbaum mit Scheuerschutz versehen! - Mecanyl-Brennstoffleitung (1) mit Schlauchstück... -
Seite 20: Abschließende Arbeiten
Thermo Top C Toyota Avensis Brennstoffentnahme Brennstoffentnahme erfolgt mit Brennstoff- entnehmer aus der Tankbelüftungsleitung. - Brennstoffentnehmer (2) gemäß Schablone formen und ablängen, dabei auf Lage des Anschluss- stutzens (3) achten - Tankbelüftungsleitung (1) gemäß Abbildung ca. 50 mm vor dem Tank trennen - Brennstoffentnehmer (2) so einsetzen, dass das Entnahmerohr ca. - Seite 21 Toyota Avensis Thermo Top C - Abgasleitungsendstück (1) in Profilgummi rot (2) einsetzen - Demontierte Teile in umgekehrter Reihenfolge wie- der montieren - Alle Schlauchleitungen, Schlauch- und Rohr- schellen sowie alle elektrischen Anschlüsse auf festen Sitz prüfen - Alle losen Leitungen mit Kabelbindern sichern - Heizgerätekomponenten...
-
Seite 22: Bedienhinweise Für Den Endkunden
Thermo Top C Toyota Avensis Bedienhinweise für den Endkunden (Ausschneiden Fahrzeugbedienungs- anleitung beifügen) Nur Fahrzeuge mit Klimaautomatik Vor Abstellen des Fahrzeugs sind folgende Ein- stellungen vorzunehmen: - Luftaustritt auf Frontscheibe (1) - Gebläse auf Stufe „3“ (evtl. 4) von 10 (2) -
Seite 23: Schablone Brennstoffentnehmer
Toyota Avensis Thermo Top C Schablone Brennstoffentnehmer 1 = Brennstoffentnehmer 2 = Anschlussstutzen... - Seite 24 Webasto Thermosysteme International GmbH Postfach 80 - 82132 Stockdorf - Hotline 0 18 05 / 93 22 78 Hotfax (0395) 55 92-353 - http://www.webasto.de Printed in Germany 07/03 Druck: Steffen...
